2РМД27БПН7Ш5В1 Вилка блочная 85-86г

Цена:

730 ₽

В наличии: 12 шт.

Технические характеристики

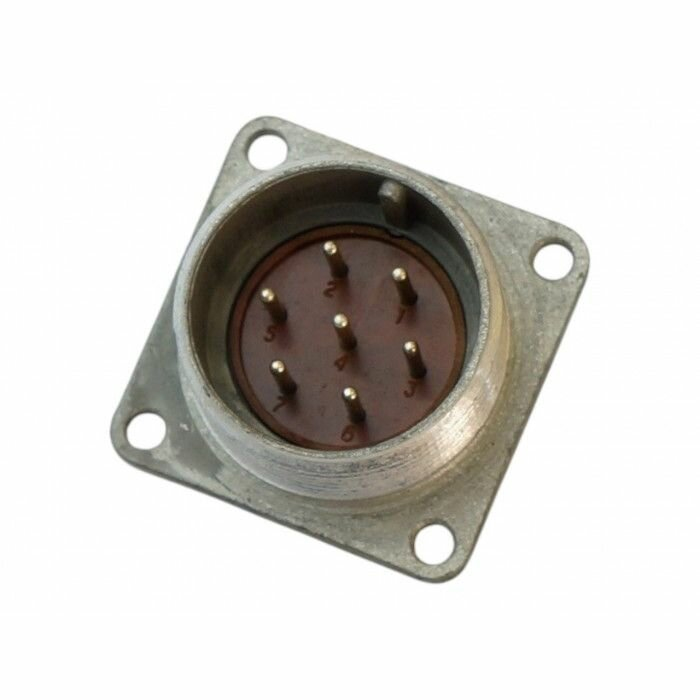

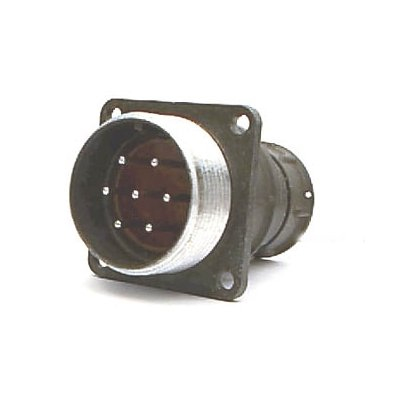

2РМД27БПН7Ш5В1 Вилка блочная

2РМД27БПН7Ш5В1 — это блочная вилка (штыревой разъём) из серии промышленных многоконтактных соединителей 2РМД, предназначенная для надёжного соединения электрических цепей постоянного и переменного тока (с частотой до 3 МГц) в различных условиях эксплуатации, включая внутренний и наружный монтаж.

Основные технические характеристики:

Количество контактов : 7 шт. (сочетание Ш5 — все контакты диаметром 1,5 мм).
Тип корпуса : Блочный (приборный, "Б"), с прямым патрубком ("ПН") для пайки жил кабеля сечением до 1 мм².
Условный размер корпуса : 27 мм (диаметр внешний ≈27 мм).
Максимальное рабочее напряжение : 700 В, испытательное — до 2300 В (в нормальных условиях) или 450 В (при пониженном давлении).
Токовая нагрузка : до 12 А на контакт, суммарно до 70 А на соединитель.
Покрытие контактов : Серебро ("В"), способ монтажа — пайка.
Теплостойкость : +100 °С ("1"), рабочая температура от -60 до +100 °С.
Материал корпуса : Металл (флюоропластовые вставки для изоляции).
Сопротивление контакта : ≤2,5 мОм, изоляции ≥5000 МОм (в нормальных условиях).
Герметичность : Работает при пониженном давлении (133 Па или 1 мм рт. ст.), тропико- и влагоустойчивая.
Механические характеристики : Усилие расчленения ≤65,6 Н, удар до 5000 м/с², вибрация до 490 м/с², линейное ускорение 2000 м/с².
Сочленение : Резьбовое, одношпоночная поляризация, габариты ≈36×36×25 мм, масса ≤22,5 г.
Срок службы : Минимум 15 лет сохраняемости.

Эта вилка часто применяется в промышленной электронике, приборостроении и оборудовании, где требуется компактный, надёжный разъём с высокой вибро- и климатостойкостью (производители вроде Элекон, Россия). Различия в маркировке (например, 2РМДТ с "Т" для тропико- или "В" в конце) указывают на модификации с усиленной защитой.

Описание

Назначение и область применения

Вилка блочная 2РМД27БПН7Ш5В1 представляет собой штыревой разъём промышленного назначения, входящий в серию многоконтактных соединителей 2РМД. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на эксплуатацию как внутри помещений, так и при наружном монтаже, включая условия с повышенной влажностью и значительными перепадами температур.

Соединитель применяется в промышленной электронике, приборостроении, контрольно-измерительном оборудовании и аппаратуре, где требуется компактный, виброустойчивый и климатически стойкий разъём. Блочное исполнение корпуса позволяет закреплять вилку непосредственно на панели, шасси или корпусе прибора, обеспечивая жёсткую фиксацию и удобство коммутации с ответной кабельной частью.

Конструктивные особенности

Корпус вилки выполнен из металла, изоляционные вставки изготовлены из флюоропласта. Соединитель оснащён прямым патрубком для пайки жил кабеля сечением до 1 мм². Контакты имеют серебряное покрытие, способ монтажа — пайка. Сочленение с ответной частью осуществляется резьбовым соединением с одношпоночной поляризацией, что исключает неправильную ориентацию при подключении.

Все контакты вилки имеют диаметр 1,5 мм, количество контактов — 7 штук. Условный размер корпуса составляет 27 мм по внешнему диаметру. Габаритные размеры изделия приблизительно 36×36×25 мм, масса не превышает 22,5 г.

Электрические параметры

Изделие рассчитано на максимальное рабочее напряжение 700 В. Испытательное напряжение в нормальных условиях достигает 2300 В, при пониженном атмосферном давлении — 450 В. Допустимая токовая нагрузка составляет до 12 А на один контакт, суммарная нагрузка на соединитель — до 70 А.

Сопротивление электрического контакта не превышает 2,5 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Указанные параметры обеспечивают стабильную передачу сигналов и питающих напряжений в широком диапазоне рабочих режимов.

Устойчивость к внешним воздействиям

Вилка сохраняет работоспособность при пониженном атмосферном давлении до 133 Па (1 мм рт. ст.), что допускает её использование в аппаратуре, эксплуатируемой на больших высотах. Изделие обладает тропико- и влагоустойчивостью, выдерживает воздействие вибрации с ускорением до 490 м/с², механических ударов многократного действия с ускорением до 5000 м/с², линейного ускорения до 2000 м/с². Усилие расчленения составляет не более 65,6 Н.

Температурный режим и срок службы

Рабочий диапазон температур — от минус 60 до плюс 100 °С. Теплостойкость изделия соответствует значению +100 °С, что отражено в маркировке литерой «1». Минимальный срок сохраняемости соединителя составляет 15 лет, что подтверждает высокую надёжность конструкции и применяемых материалов при длительном хранении и эксплуатации.

Комплектация и совместимость

Вилка блочная 2РМД27БПН7Ш5В1 — 1 шт.
Ответная кабельная часть приобретается отдельно.
Совместимость обеспечивается с ответными розетками серии 2РМД27 с соответствующим количеством контактов и диаметром 1,5 мм.

Артикул изделия — 70105. Категория — 2РМД27. Изделие произведено в соответствии с принятыми для серии 2РМД техническими условиями и пригодно для применения в аппаратуре общепромышленного назначения.
