Назначение соединителя

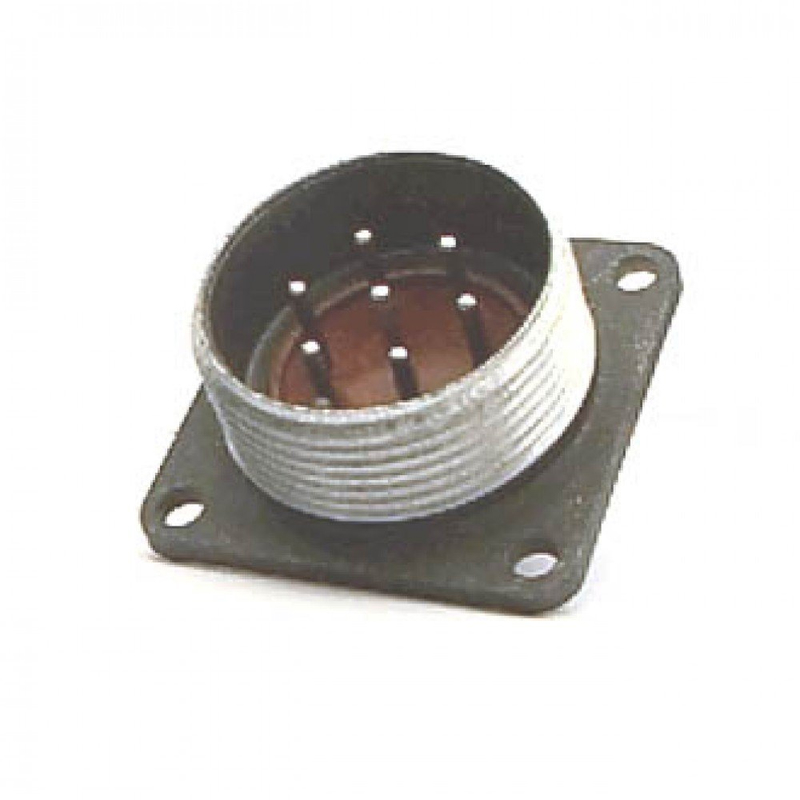

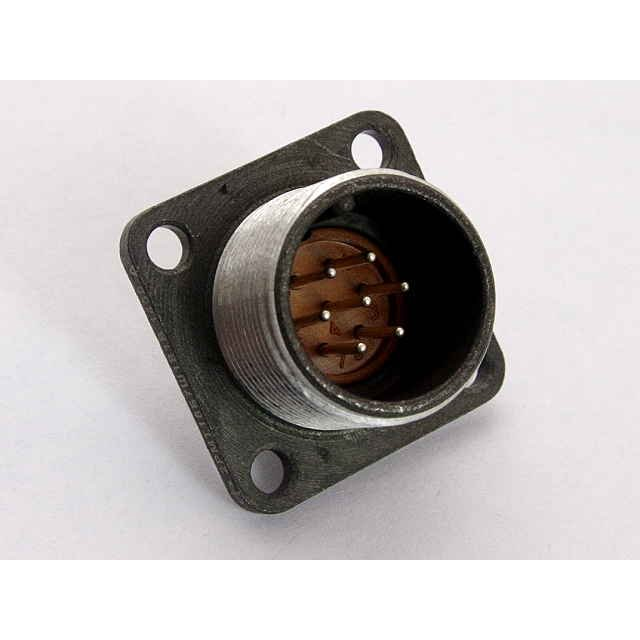

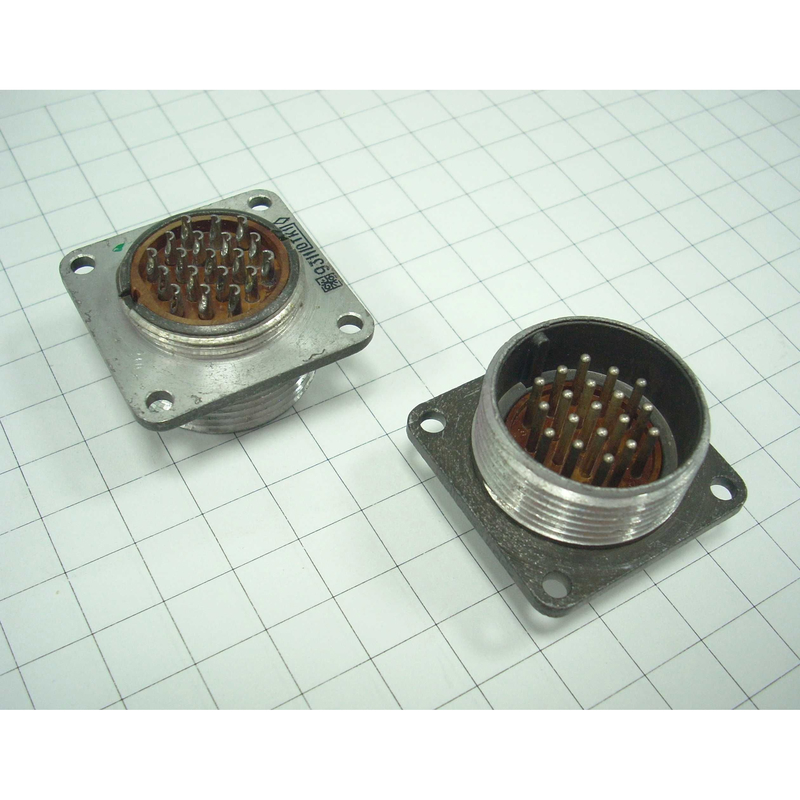

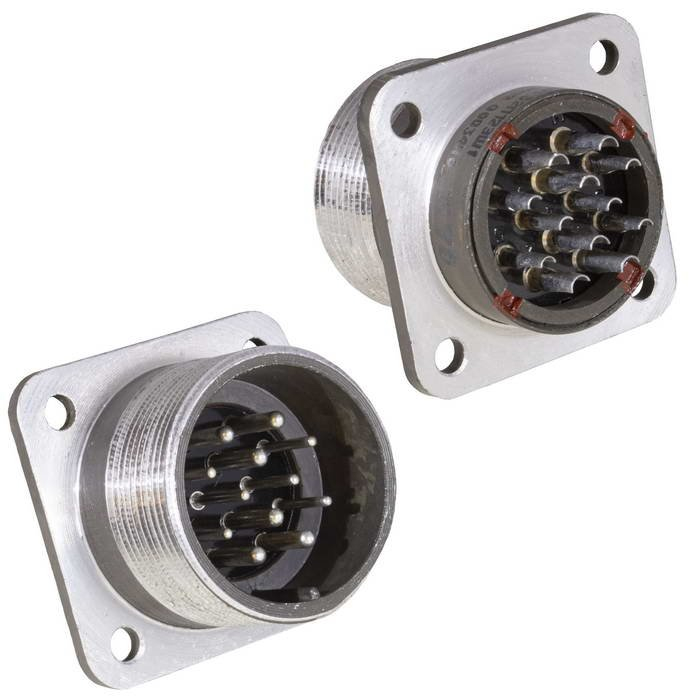

2РМД27БПН7Ш5В1 представляет собой электрический низкочастотный цилиндрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в качестве соединителя общего назначения в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное соединение и разъединение электрических цепей в узлах и блоках.

Вилка имеет блочный корпус и оснащена прямым патрубком, что позволяет использовать ее для внутреннего объемного монтажа. Такое исполнение удобно при компоновке аппаратуры с ограниченным внутренним пространством, когда соединитель устанавливается непосредственно на блок или шасси.

Подтвержденные особенности конструкции

Маркировка изделия расшифровывается однозначно и отражает его конструктивные признаки. Тип соединителя — 2РМД. Условный размер — 27. Вид корпуса — блочный, обозначен буквой Б. Вид патрубка — прямой, обозначен буквой П. Гайка патрубка предназначена для неэкранированного кабеля, что соответствует букве Н. Количество контактов — 7. Часть соединителя — вилка, обозначенная буквой Ш. Обозначение сочетания контактов — все контакты диаметром 1,5 мм, чему соответствует цифра 5. Покрытие контактов — серебро, обозначено буквой В.

• Тип: 2РМД, условный размер 27
• Корпус: блочный, патрубок прямой
• Гайка патрубка: для неэкранированного кабеля
• Число контактов: 7, все диаметром 1,5 мм
• Часть соединителя: вилка
• Покрытие контактов: серебро
• Теплостойкость: до плюс 100 градусов Цельсия

Основные технические параметры

Электрические характеристики соединителя рассчитаны на работу в цепях с существенными токами и напряжениями. Максимальная токовая нагрузка на одиночный контакт составляет 12 ампер, а суммарная нагрузка на соединитель — 70 ампер. Максимальное рабочее напряжение достигает 700 вольт.

Максимальное испытательное напряжение в нормальных климатических условиях составляет 2300 вольт, а при давлении 399,96 паскаля, что соответствует 3 миллиметрам ртутного столба, — 450 вольт. Сопротивление контактов не превышает 2,5 миллиома. Сопротивление изоляции — не менее 5000 мегаом. Емкость между контактами — не более 6 пикофарад. Усилие расчленения соединителей — не более 65,6 ньютона, то есть 7 килограмм-сил.

Ресурсные показатели также нормированы. Минимальная наработка составляет 5000 часов, число сочленений-расчленений — 500 циклов, а минимальный срок сохраняемости — 15 лет.

Условия эксплуатации

Климатическое исполнение соединителя — УХЛ2.1, что соответствует эксплуатации в условиях умеренного и холодного климата. Температура окружающего воздуха при работе находится в диапазоне от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает механические удары и вибрации, что подтверждает его пригодность для применения в составе аппаратуры, подвергающейся динамическим нагрузкам.

Применение

Вилка 2РМД27БПН7Ш5В1 используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она подходит для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Благодаря блочному корпусу и прямому патрубку изделие ориентировано на внутренний объемный монтаж, а исполнение гайки патрубка рассчитано на неэкранированный кабель.

Совокупность характеристик — семь контактов диаметром 1,5 мм с серебряным покрытием, токовая нагрузка до 12 ампер на контакт и до 70 ампер суммарно, рабочее напряжение до 700 вольт, стойкость к вибрации и ударам, широкий температурный диапазон — делает соединитель применимым в составе ответственных узлов, где требуется стабильная коммутация при воздействии внешних факторов.

Комплектация и соответствие

Изделие поставляется как вилка соединителя типа 2РМД27 в исполнении 2РМД27БПН7Ш5В1 в соответствии с приведенными техническими характеристиками. Сведения о производителе, стране производства, сертификатах, гарантии и наличии в предоставленных данных не указаны.
