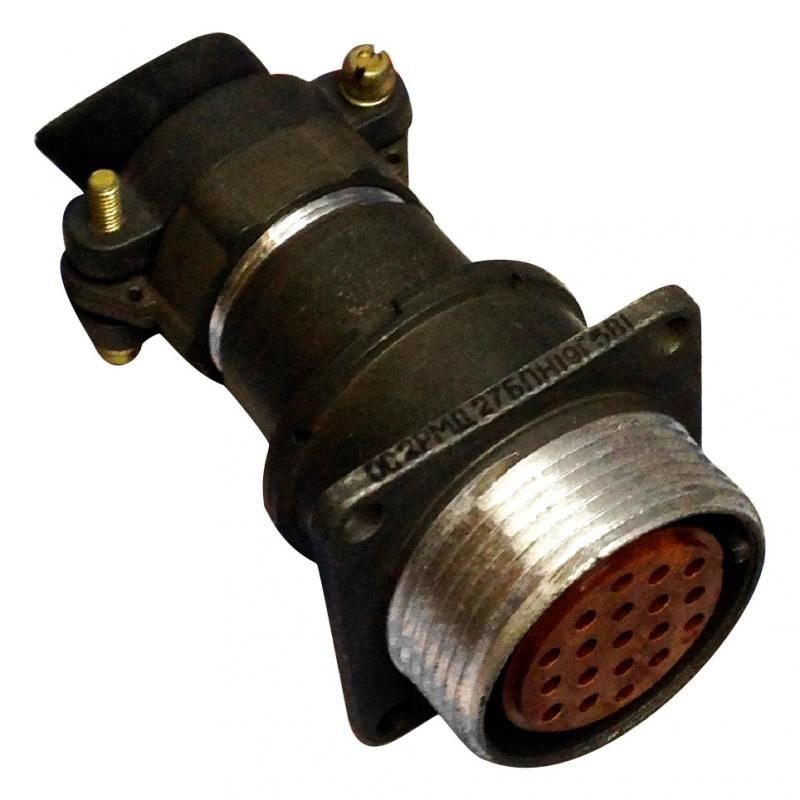

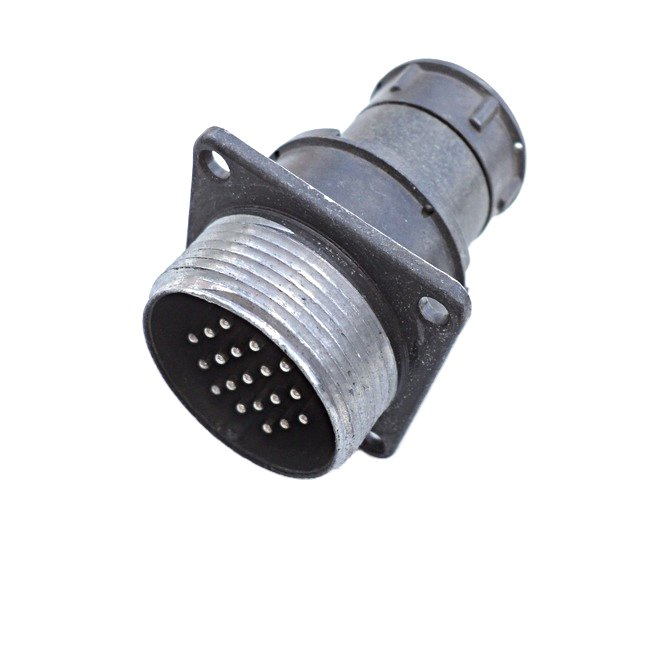

Соединитель 2РМД27БПН7Ш5П1 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей как постоянного, так и переменного тока. Он способен работать на частотах до 3 МГц и напряжениях 560 или 700 В в зависимости от типономинала.

Основные характеристики :

• Тип соединителя : Негерметичный, с резьбовой фиксацией.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 27.

• Количество контактов : 7.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Покрытие контактов : Серебро.

• Рабочая температура : От -60 до +100 °C.

• Гарантийная наработка : 1000 часов в условиях эксплуатации и до 100000 часов в облегчённом режиме.

Структура обозначения :
Обозначение 2РМД27БПН7Ш5П1 расшифровывается следующим образом:

• 2РМД — тип соединителя,

• 27 — условный размер корпуса,

• Б — вид корпуса (блочный),

• П — вид патрубка (прямой),

• Н — вид гайки патрубка (для неэкранированного кабеля),

• 7 — количество контактов,

• Ш — часть соединителя вилка,

• 5 — обозначение сочетания контактов,

• В — покрытие контактов (серебро),

• 1 — теплостойкость (до 100 °C).

Соединители 2РМД применяются в ра
