Назначение разъёма 2РМД27БПН7ГВ1 «5»

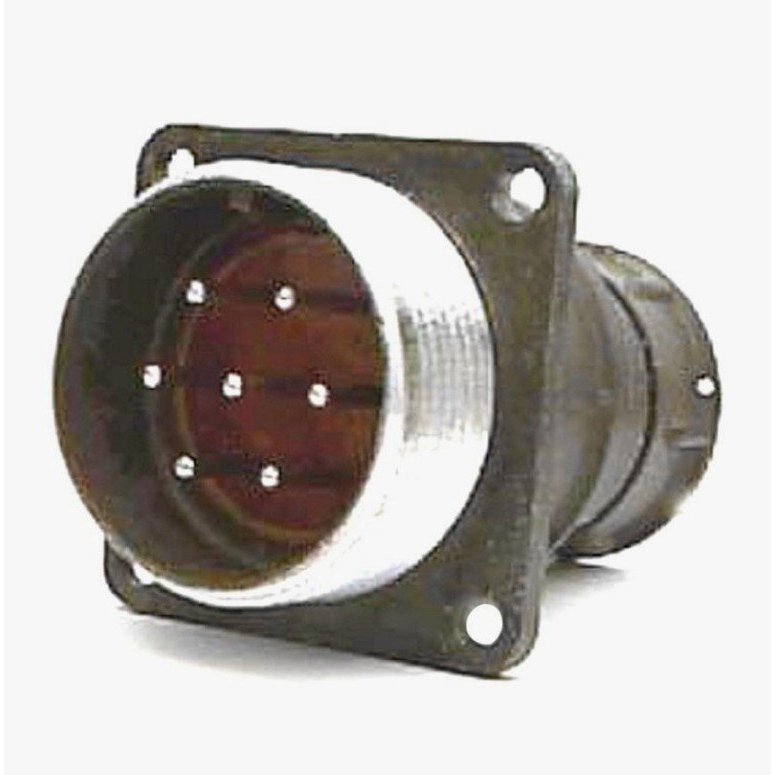

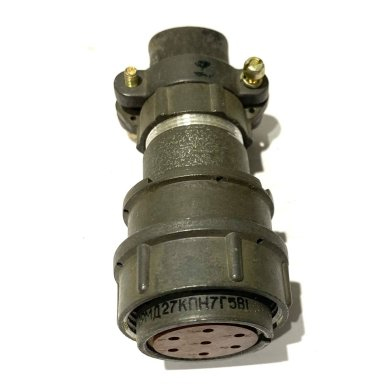

2РМД27БПН7ГВ1 «5» — цилиндрический низкочастотный электрический разъём (розетка) блочного типа из серии 2РМД. Изделие предназначено для надёжного соединения электрических цепей внутри приборов, блоков и устройств, где требуется компактный встраиваемый узел коммутации. Блочное исполнение позволяет монтировать розетку непосредственно в корпус аппаратуры, обеспечивая стабильный электрический контакт при эксплуатации в жёстких условиях.

Подтверждённые технические характеристики

Конструкция разъёма рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Ниже приведены основные параметры, подтверждённые для данной модели.

• Диаметр посадочного отверстия — 27 мм.
• Количество контактов — 7, диаметр каждого контакта — 1 мм.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — до 12 А, суммарная нагрузка — до 70 А.
• Сопротивление изоляции — не менее 1000 до 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Приемка — «5».

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11, что обеспечивает прочность и стойкость к механическим воздействиям. Изолятор выполнен из пресс-материала АГ-4, обладающего высокими диэлектрическими свойствами. Контакты имеют серебряное покрытие, что соответствует индексу В в обозначении модели и снижает переходное сопротивление.

Условия эксплуатации и надёжность

Разъём 2РМД27БПН7ГВ1 «5» предназначен для работы в умеренном и холодном климате, климатическое исполнение — УХЛ2.1. Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также удары и перепады атмосферного давления от 12 до 506 кПа.

Ресурс работы включает не менее 500 сочленений и расчленений, наработку 5000 часов. Срок сохраняемости изделия — 25 лет, что подтверждает его пригодность для длительного хранения и эксплуатации в составе ответственного оборудования.

Применение

Благодаря блочному корпусу и надёжным контактам разъём применяется во встраиваемых системах, где необходима коммутация нескольких цепей в ограниченном объёме. Типовые области использования:

1. Приборы и блоки радиоэлектронной аппаратуры.
2. Промышленное оборудование, работающее в условиях вибрации и перепадов температур.
3. Системы, требующие соединения цепей постоянного и переменного тока частотой до 3 МГц.

Розетка 2РМД27БПН7ГВ1 «5» сочетает компактные посадочные размеры, высокие электроизоляционные свойства и устойчивость к внешним воздействиям, что делает её востребованной в составе ответственных узлов коммутации.
