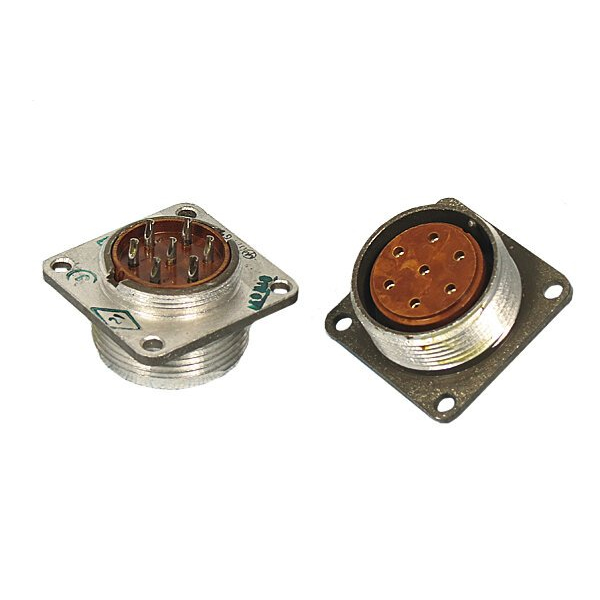

2РМД27БПН7Г5В1

2РМД27БПН7Г5В1 — это цилиндрический низкочастотный разъем серии 2РМД, предназначенный для надежного соединения электрических цепей в промышленных и приборных системах.

Основные характеристики

Разъем имеет блочный (приборный) корпус с диаметром посадочного отверстия 27 мм и 7 контактами диаметром 1 мм. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка — до 50 А, сопротивление изоляции — не менее 1000–5000 МОм. Покрытие контактов — серебро (В), тип — розетка (Г) с прямым патрубком и гайкой для неэкранированного кабеля.

Условия эксплуатации

Работает в диапазоне температур от -60 до +100 °C, выдерживает до 500 сочленений-расчленений и минимальную наработку 5000 часов. Обеспечивает защиту от вибрации (1–5000 Гц), линейного ускорения до 2000 м/с², пониженного давления до 12 кПа и повышенного до 506 кПа. Климатическое исполнение — УХЛ2.1 для умеренного и холодного климата.

Применение

Используется во внутренних электрических цепях постоянного и переменного тока для объемного монтажа в оборудовании, где требуется резьбовая фиксация и высокая надежность соединений.
