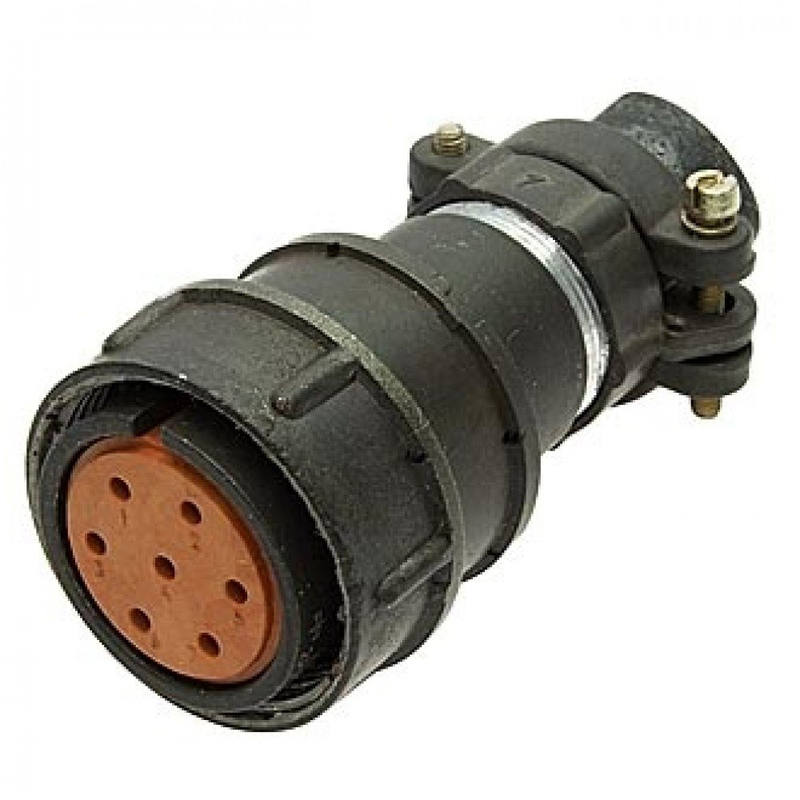

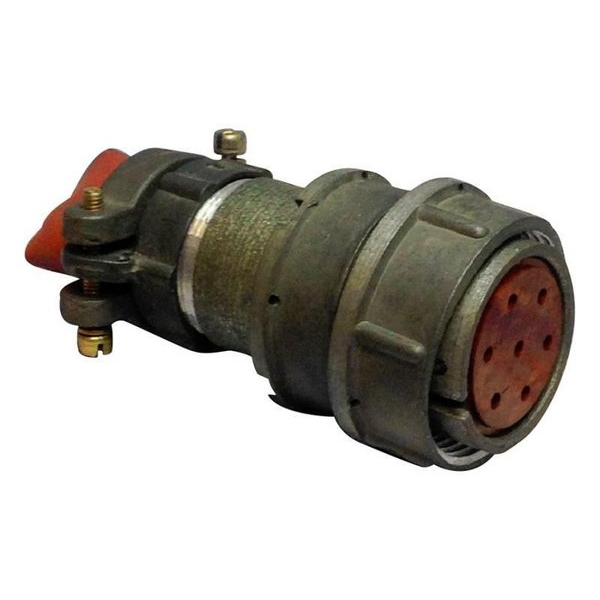

2РМД27БПН7Г5А1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока. Она используется для внутреннего объемного монтажа и имеет ряд технических характеристик, которые делают ее подходящей для различных применений.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер : 27.

• Тип корпуса : Блочный.

• Тип патрубка : Прямой.

• Гайка патрубка : Для неэкранированного кабеля.

• Количество контактов : 7.

• Тип разъема : розетка.

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Золотое.

• Теплостойкость : До +100° С.

Электрические характеристики :

• Максимальная токовая нагрузка :

  • На одиночный контакт: 12 А.

  • Суммарная на соединитель: 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 2300 В.

  • При давлении 399,96 Па (3 мм рт. ст.): 450 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

Механические характеристики :

• Усилие расчленения соединителей : Не более 65,6 Н (7 кгс).

• Усилие расчленения гнезд с контрольным калибром : От 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс).

• Минимальная наработка : 5000 ч.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Сочленение розетки : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 62,5 мм.

• Масса патрубка : Не более 30,5 г.

Условия эксплуатации :

• Температура окружающего воздуха :

  • Рабочая: от -60° С до +100° С.

  • Предельная: от -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление :

  • Рабочее: 133,32·10^-12 Па (10^-12 мм рт. ст.).

  • Предельное: 12 кПа (90 мм рт. ст.).

• Синусоидальная вибрация :

  • Диапазон частот: от 1 Гц до 5000 Гц.

  • Амплитуда ускорения: 490 м/с?.

• Акустический шум :

  • Диапазон частот: от 50 Гц до 10 кГц.

  • Уровень звукового давления: 170 дБ.

• Механический удар :

  • Пиковое ударное ускорение (многократного действия): 1000 м/с?.

  • Пиковое ударное ускорение (одиночного действия): 5000 м/с?.

• Линейное ускорение : 2000 м/с?.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Эта розетка может выдерживать различные климатические условия, включая влажное тепло, иней и росу, а также воздействие озона. Хвостовики контактов позволяют присоединять провода сечением не более 1 мм?.
