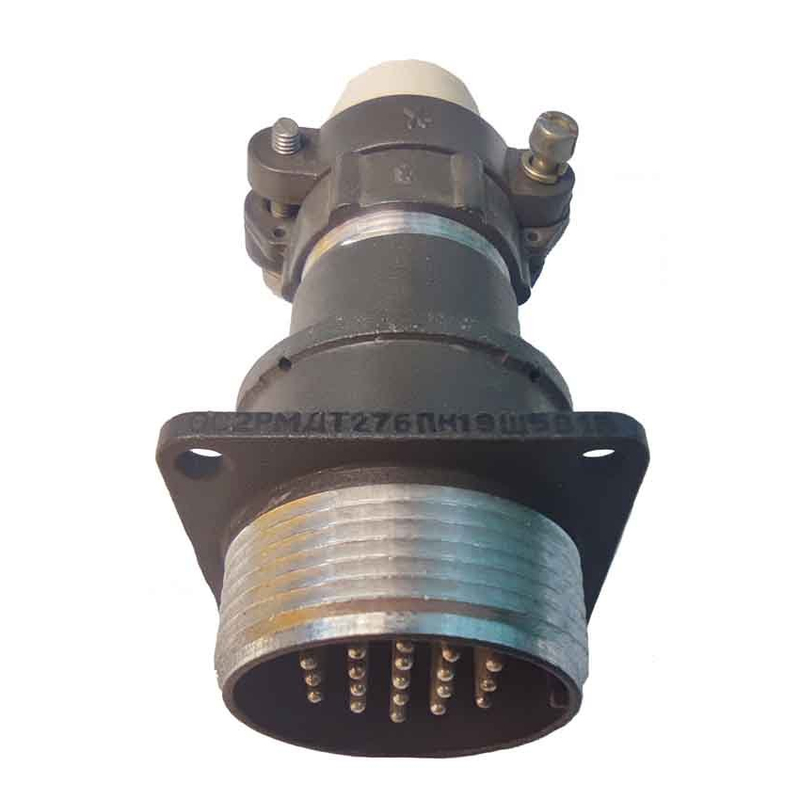

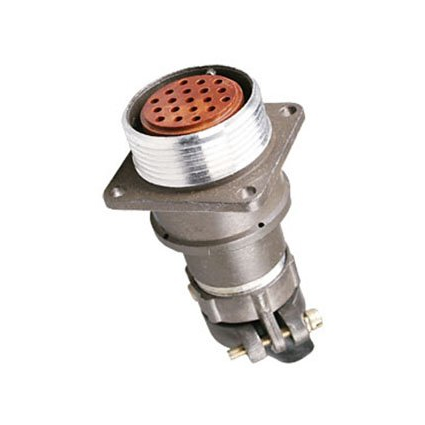

Назначение разъёма 2РМД27БПН19ШВ1

2РМД27БПН19ШВ1 — цилиндрический низкочастотный негерметичный разъём производства ОАО «Лтава». Он предназначен для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМД27 и применяется там, где требуется компактное, надёжное и многократно разъединяемое электрическое соединение.

Разъём обеспечивает электрическое соединение между блоками, приборами и кабельными линиями. Резьбовое сочленение с одношпоночной поляризацией корпусов исключает неправильное подключение и самопроизвольное рассоединение при вибрации. Это делает его пригодным для эксплуатации в составе стационарной и подвижной аппаратуры.

Расшифровка обозначения

• 2РМД27 — серия и типоразмер цилиндрического низкочастотного разъёма.
• Б — корпус типа Б, приборное исполнение.
• ПН — блочная часть с кожухом под неэкранированный кабель.
• 19 — количество контактов.
• Ш5 — контакты диаметром 1,5 мм.
• В1 — покрытие контактов серебро.

Подтверждённые технические особенности

Разъём имеет корпус типа Б (приборный), блочную часть с кожухом под неэкранированный кабель (ПН) и 19 контактов диаметром 1,5 мм (обозначение Ш5). Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро (В1).

Работает при напряжении до 560 В и токах до 50 А на контакт, с сопротивлением изоляции не менее 1000 МОм. Выдерживает от 500 стыковок, диапазон температур от минус 60 до плюс 100 градусов Цельсия, наработка не менее 5000 часов.

Основные параметры

• Тип: цилиндрический низкочастотный, негерметичный.
• Частота рабочих цепей: до 3 МГц.
• Рабочее напряжение: до 560 В.
• Ток на контакт: до 50 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество контактов: 19, диаметр 1,5 мм.
• Покрытие контактов: серебро.
• Ресурс стыковок: от 500.
• Наработка: не менее 5000 часов.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.

Применение и условия эксплуатации

Разъём применяется для соединения электрических цепей постоянного и переменного тока в составе приборов, блоков и кабельных сборок. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется защита от прямого воздействия воды и агрессивных сред. Кожух блочной части рассчитан на неэкранированный кабель.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при многократных сочленениях. Одношпоночная поляризация корпусов гарантирует правильную ориентацию ответных частей, а резьбовое соединение — механическую прочность стыка при вибрационных и ударных нагрузках.

Комплектация и соответствие

Разъём поставляется в стандартной упаковке россыпью по 1 шт., соответствует ТУ ГЕ0.364.126. Приёмка — «5». Изделие предназначено для использования в аппаратуре, рассчитанной на длительный срок службы и широкий диапазон температур.
