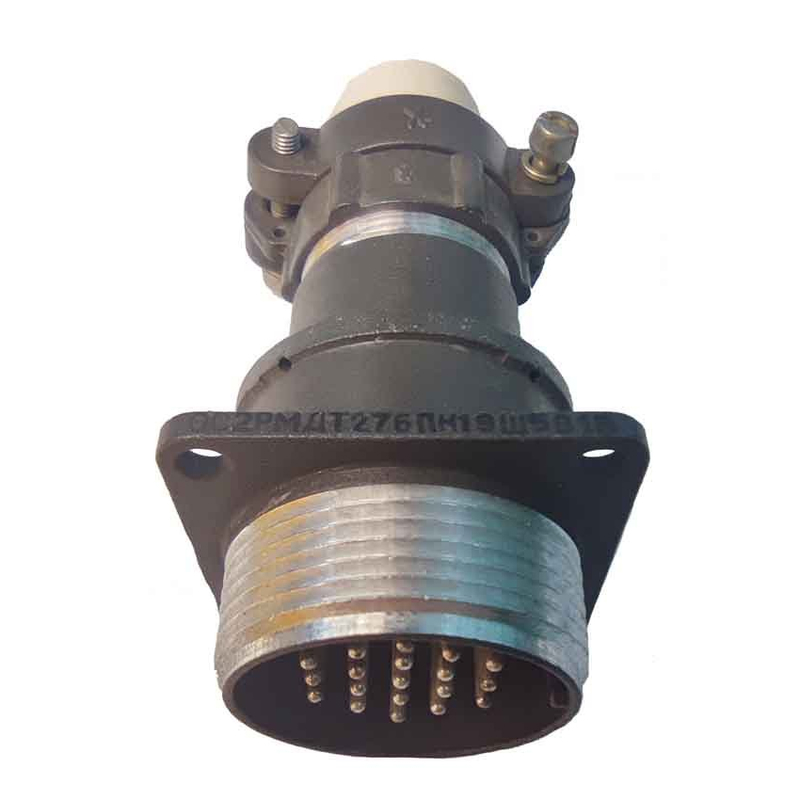

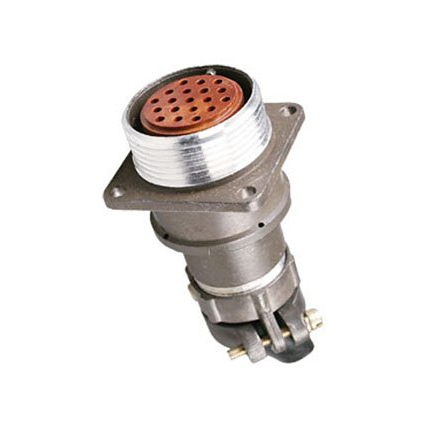

2РМД27БПН19ШВ1 «5»

Цена:

1050 ₽

Технические характеристики

Разъём обозначением 2РМД27БПН19ШВ1 «5» относится к серии цилиндрических низкочастотных разъёмов типа 2РМ/2РМД и предназначен для разъёмных соединений в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц).

Расшифровка условного обозначения (в целом для серии 2РМД) выглядит так:

2РМД — низкочастотный цилиндрический разъём с резьбовым соединением и одношпоночной поляризацией корпусов.
27 — условный размер корпуса (соответствует определённому диаметру и габаритам).
Б — блочный (приборный) вариант корпуса, предназначен для монтажа на плату/панель, а не на кабель.
П — патрубок прямой (блочная часть обычно имеет прямой патрубок).
Н — гайка патрубка под неэкранированную кабельную часть (если используется кабельная пара).
19 — число контактов в разъёме.
Ш — вилка (часть, которая вставляется; «Г» — розетка).
5 — конфигурация контактов: все контакты диаметром 1,5 мм.
В — покрытие контактной части серебром (для В1 — всеклиматическое исполнение).
1 — температурный класс / климатическое исполнение на базе действующих ТУ (как правило, работа до порядка +100 °C).

Обозначение « 5 » в вашем запросе обычно указывает именно на тип приёмки / исполнения по ТУ (например, ГЕ0.364.126ТУ), связанное с конкретным набором технических требований (надёжность, ресурс, вибрация и т.п.).

Предназначен для цепей постоянного и переменного тока с частотой до примерно 3 МГц (зависит от конкретных ТУ).
Количество контактов — 19 , все диаметром 1,5 мм , что определяет типовую токовую нагрузку и волновое сопротивление в рамках серии 2РМД.
Соединение — резьбовое , с одношпоночной поляризацией корпуса, что обеспечивает чёткую ориентацию и надёжность сопряжения при многократных коммутациях.
Климатическое исполнение обычно соответствует всеклиматическому (УХЛ2.1 и подобное) , с рабочим диапазоном температур от примерно –60…–65 °C до +100 °C , число сочленений–расчленений — порядка нескольких сотен коммутаций.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм , электрическая прочность изоляции — порядка 1800–2300 В в зависимости от модификации и ТУ.

Тип 2РМД с такими параметрами (блочная приборная часть, 19 контактов, серебряное покрытие, всеклиматическое исполнение) используется:

в радиоэлектронной аппаратуре,
в военной и промышленной электронике,
в приборах КИПиА,
в системах связи и управления, где требуется надёжное разъёмное соединение в широком диапазоне температур и механических воздействий (вибрации, удары и т.п.).

Если подскажете, нужен ли именно разъём‑вилка или сопрягающая розетка , могу дополнительно расписать типоразмеры и рекомендации по монтажу на плату.

Описание

Назначение

Разъём с обозначением 2РМД27БПН19ШВ1 «5» относится к серии цилиндрических низкочастотных разъёмов типа 2РМ и 2РМД. Он предназначен для создания разъёмных соединений в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Изделие применяется там, где требуется надёжное и многократно разъединяемое электрическое соединение, устойчивое к широкому диапазону температур и механических воздействий.

Расшифровка условного обозначения

Маркировка 2РМД27БПН19ШВ1 «5» построена по стандартной схеме, принятой для данной серии разъёмов.

2РМД — низкочастотный цилиндрический разъём с резьбовым соединением и одношпоночной поляризацией корпусов.
27 — условный размер корпуса, которому соответствует определённый диаметр и габаритные размеры.
Б — блочный (приборный) вариант корпуса, предназначенный для монтажа на плату или панель, а не на кабель.
П — патрубок прямой; блочная часть обычно оснащается прямым патрубком.
Н — гайка патрубка под неэкранированную кабельную часть.
19 — число контактов в разъёме.
Ш — вилка, то есть часть, которая вставляется при сочленении.
5 — конфигурация контактов: все контакты диаметром 1,5 мм.
В — покрытие контактной части серебром.
В1 — всеклиматическое исполнение.
1 — температурный класс и климатическое исполнение в соответствии с действующими техническими условиями, как правило, с рабочим диапазоном до порядка плюс 100 градусов Цельсия.
«5» — тип приёмки или исполнения по техническим условиям, связанный с конкретным набором требований по надёжности, ресурсу и стойкости к вибрации.

Подтверждённые особенности

Разъём принадлежит к блочному (приборному) исполнению, что определяет его установку на плату или панель. Соединение частей резьбовое, с одношпоночной поляризацией корпуса, что обеспечивает чёткую ориентацию и надёжность сопряжения при многократных коммутациях. Количество контактов — 19, все диаметром 1,5 мм; это определяет типовую токовую нагрузку и волновое сопротивление в рамках серии 2РМД.

Контактная часть имеет серебряное покрытие, а исполнение В1 соответствует всеклиматическому варианту. Рабочий диапазон температур составляет от примерно минус 60–65 градусов Цельсия до плюс 100 градусов Цельсия. Число сочленений и расчленений — порядка нескольких сотен коммутаций. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Электрическая прочность изоляции составляет порядка 1800–2300 В в зависимости от модификации и технических условий.

Применение

Разъёмы типа 2РМД с указанными параметрами — блочная приборная часть, 19 контактов, серебряное покрытие, всеклиматическое исполнение — используются в различных областях.

Радиоэлектронная аппаратура.
Военная и промышленная электроника.
Приборы контрольно-измерительной аппаратуры и автоматики (КИПиА).
Системы связи и управления.

Во всех перечисленных областях требуется надёжное разъёмное соединение, работающее в широком диапазоне температур и выдерживающее механические воздействия: вибрацию, удары и подобные нагрузки. Приёмка «5» подтверждает соответствие изделия повышенным требованиям, предъявляемым к разъёмам ответственного назначения.
