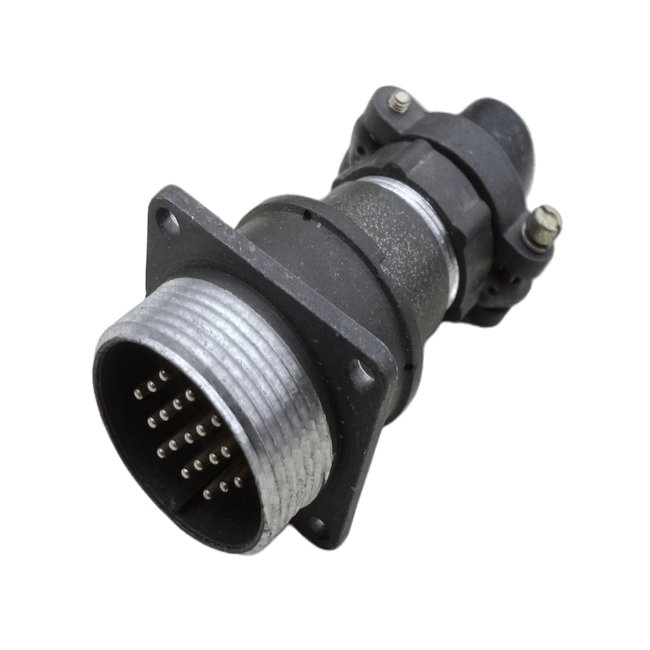

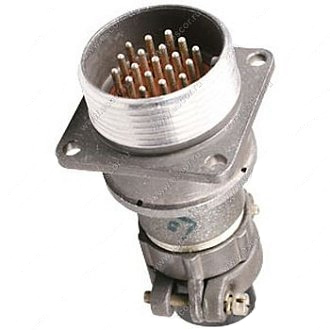

2РМД27БПН19Ш5В1

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМД27БПН19Ш5В1

Разъем 2РМД27БПН19Ш5В1 относится к серии 2РМД и представляет собой цилиндрический, низкочастотный, негерметичный электрический соединитель. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при максимальном рабочем напряжении до 560 В (в некоторых источниках указано до 700 В) и токовой нагрузке до 50 А в общей сложности, хотя на каждый контакт приходится до 7 А.

Основные характеристики:

Количество контактов : 19.
Тип контактов : Штырь.
Вид гайки патрубка : Для неэкранированного кабеля.
Сочетание контактов : 5.
Покрытие контактов : Серебро.
Тип разъема : вилка.
Материал корпуса : Специальный сплав алюминия АЛ-11.
Материал изолятора : Пресс-материал АГ-4.
Диаметр посадочного отверстия : 27 мм.
Диаметр контактов : 1 мм.
Рабочая температура : От -60 до +100°C.
Сопротивление изоляции : Не менее 1000 МОм.
Минимальная наработка : 5000 часов.
Срок сохраняемости : 25 лет.
Вибрационная стойкость : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с? (50 g)

Применение:

Этот разъем используется для подключения различных электронных устройств и систем, где требуется надежное и прочное соединение. Он может быть установлен на панель и используется в средах с высокими требованиями к виброустойчивости и надежности соединения.

Описание

2РМД27БПН19Ш5В1

2РМД27БПН19Ш5В1: надежное соединение для промышленной и радиоэлектронной аппаратуры

Соединитель 2РМД27БПН19Ш5В1 применяется для создания разъемных электрических соединений в аппаратуре общего и специального назначения. Это цилиндрическая низкочастотная негерметичная приборная вилка, рассчитанная на монтаж на панель и работу в цепях постоянного и переменного тока частотой до 3 МГц.

Конструкция разъема ориентирована на эксплуатацию в условиях, где важны механическая прочность, устойчивость контакта и удобство обслуживания электрических соединений. Резьбовое сочленение предотвращает случайное разъединение вилки и ответной части при вибрациях и внешних механических воздействиях.

Конструктивное исполнение

Маркировка 2РМД27БПН19Ш5В1 описывает ключевые особенности изделия:

2РМД — серия цилиндрических низкочастотных разъемов для объемного монтажа.
27 — условный размер корпуса; для данного исполнения указывается посадочное отверстие диаметром 27 мм.
БПН — блочная (приборная) вилка с прямым патрубком для неэкранированного кабеля.
19 — исполнение с 19 контактами.
Ш5 — сочетание контактов, соответствующее контактам диаметром 1,5 мм.
В1 — вариант покрытия и температурного исполнения; для данного разъема указывается серебряное покрытие контактов и допустимая рабочая температура до +100 °C.

Разъем имеет одношпоночную поляризацию корпусов. Она задает единственное правильное положение при сочленении и помогает исключить ошибочную ориентацию контактных частей при монтаже или техническом обслуживании.

Основные характеристики

Для 2РМД27БПН19Ш5В1 указываются следующие электрические и эксплуатационные параметры:

Параметр	Значение
Количество контактов	19
Диаметр контактов	1,5 мм
Максимальное рабочее напряжение	560 В
Ток на один контакт	до 7 А
Суммарный ток на соединитель	до 110 А
Частота переменного тока	до 3 МГц
Сопротивление контакта	не более 2,5 мОм
Сопротивление изоляции	не менее 5000 МОм
Емкость между контактами	не более 6 пФ
Рабочая температура	от −60 до +100 °C
Число сочленений и расчленений	не менее 500
Минимальная наработка	5000 часов
Минимальный срок сохраняемости	15 лет

Указанные параметры характеризуют исполнение с 19 контактами и должны уточняться по конструкторской документации, техническим условиям и приемке конкретной партии.

Где применяется разъем

2РМД27БПН19Ш5В1 подходит для внутреннего объемного монтажа в составе оборудования, где необходимо передавать питание, сигналы управления или измерительные цепи через надежное многоконтактное разъемное соединение. Соединитель может использоваться в следующих направлениях:

Радиоэлектронная и радиотехническая аппаратура.
Промышленное оборудование и системы автоматики.
Измерительные комплексы и испытательные стенды.
Силовые и управляющие шкафы.
Приборостроение.
Транспортная, специальная и другая техника с повышенными требованиями к надежности контактных соединений.

Сочетание 19 контактов, рабочего напряжения до 560 В и допускаемого тока до 7 А на контакт делает это исполнение практичным для распределения нескольких независимых электрических цепей в одном корпусе.

Особенности монтажа и подбора

При использовании 2РМД27БПН19Ш5В1 важно учитывать назначение каждой контактной позиции, допустимую токовую нагрузку и фактический температурный режим внутри оборудования. Номинальный ток относится к одиночному контакту при нормируемых условиях; при одновременной нагрузке многих контактов необходимо принимать во внимание суммарный ток, нагрев, сечение проводников и условия теплоотвода.

Для надежной работы соединения следует:

Подбирать ответную часть с соответствующим размером корпуса, количеством контактов и контактной схемой.
Проверять соответствие расположения контактов требуемой электрической схеме.
Выполнять монтаж проводов в соответствии с документацией на применяемую модификацию.
Обеспечивать правильную затяжку резьбового соединения.
Исключать превышение предельного тока, напряжения и температуры.
Периодически контролировать чистоту контактов, состояние изолятора, корпуса и резьбовой части.

2РМД27БПН19Ш5В1 — функциональная приборная вилка серии 2РМД для многоконтактного соединения электрических цепей. Благодаря резьбовой фиксации, одношпоночной поляризации, 19 контактам и широкому рабочему температурному диапазону разъем может применяться в аппаратуре, где необходимы стабильность электрического контакта и повторяемость соединения при регулярном обслуживании.
