Назначение разъёма 2РМД27БПН19ГВ1 «5»

2РМД27БПН19ГВ1 «5» — цилиндрический низкочастотный электрический разъём российского производства, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3000 Гц. Изделие относится к серии 2РМД и применяется там, где требуется надёжная коммутация большого числа проводников в условиях повышенных механических и климатических нагрузок.

Конструкция разъёма — негерметичная, с резьбовой фиксацией сочленённых частей и одношпоночной поляризацией корпусов. Такое исполнение исключает неправильное подключение и удерживает соединение при вибрации. Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по соответствующей категории и допущено к применению в ответственных изделиях.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели разъёма.

• Максимальное рабочее напряжение — 560 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Максимальная токовая нагрузка на одиночный контакт — 7 А.
• Суммарная токовая нагрузка на соединитель — до 110 А.
• Сопротивление контактов — не более 0,0025 Ом.
• Количество контактов — 19, диаметр контакта — 1,5 мм.
• Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Условный размер корпуса — 27.
• Тип климатического исполнения — УХЛ (умеренный и холодный климат).
• Вибрационные нагрузки — диапазон от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.

Конструкция и расшифровка обозначения

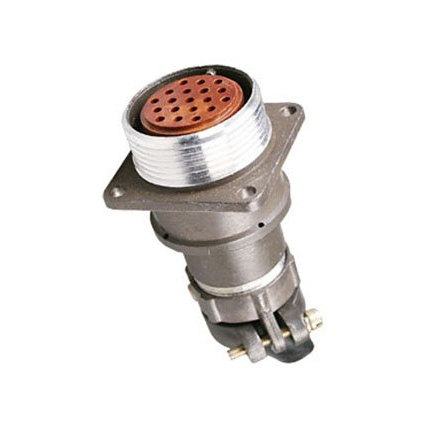

Разъём выполнен в виде блочной приборной розетки (БПН) для неэкранированного кабеля, с прямым патрубком. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и стойкость к коррозии. Покрытие обозначено индексом ГВ1: буква Г указывает на серебро, В1 — на вариант исполнения.

Обозначение модели читается по элементам. Сочетание 2РМД указывает на тип соединителя. Число 27 — условный размер корпуса. Буквы БПН описывают блочную приборную розетку с прямым патрубком. Число 19 соответствует количеству контактов. Завершающая часть ГВ1 определяет покрытие и модификацию исполнения.

Применение

Благодаря сочетанию большого числа контактов, широкого температурного диапазона и стойкости к вибрации разъём востребован в промышленной электронике, приборостроении и оборудовании, работающем в тяжёлых условиях. Он подходит для соединения кабельных линий с блоками и приборами, а также для коммутации цепей питания и сигнальных цепей в составе стационарных и подвижных установок. Исполнение УХЛ допускает эксплуатацию в районах с умеренным и холодным климатом.

Приёмка «5» делает изделие пригодным для применения в ответственных узлах, где предъявляются повышенные требования к надёжности соединения. Механическая прочность, устойчивость к перепадам давления и вибрационным воздействиям позволяют использовать разъём 2РМД27БПН19ГВ1 «5» в составе оборудования длительного срока службы.
