Назначение

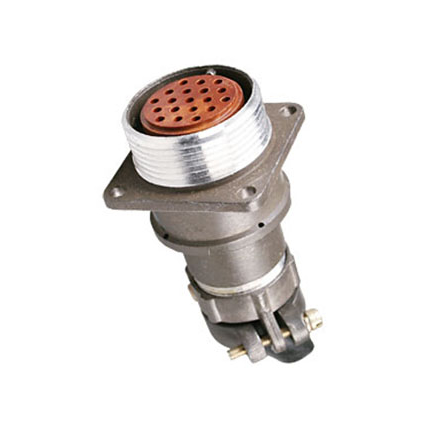

2РМД27БПН19ГВ1 «5» (артикул 1670) — это блочная розетка цилиндрического типа из серии низкочастотных электрических соединителей 2РМД27. Соединитель предназначен для надёжного соединения электрических цепей постоянного и переменного тока в составе радиоэлектронной, измерительной и промышленной аппаратуры. Розетка относится к негерметичному исполнению и рассчитана на внутренний объёмный монтаж с резьбовой фиксацией соединяемых корпусов и одношпоночной поляризацией.

Подтверждённые особенности

Конструкция розетки включает 19 контактов диаметром 1,5 мм. Соединитель рассчитан на рабочее напряжение до 560 В и максимальную токовую нагрузку до 7 А на один контакт. Общая токовая нагрузка составляет до 110 А. Сопротивление контактов — не более 0,0025 Ом. Контактные покрытия выполнены из серебра или золота, что обеспечивает стабильные электрические параметры при длительной эксплуатации.

Климатическое исполнение и устойчивость

Климатическое исполнение — УХЛ2.1, что соответствует условиям умеренного и холодного климата. Соединитель выдерживает воздействие влажного тепла, инея, росы и озона. Диапазон рабочих температур составляет от -60 до +180 °C, при этом повышенная температура эксплуатации — до 100 °C. Рабочее атмосферное давление — от 12 кПа (90 мм рт. ст.) до 506 кПа (5 кгс/см²).

Механические характеристики

• Диапазон синусоидальной вибрации: 1–5000 Гц при ускорении до 490 м/с².
• Линейное ускорение: до 2000 м/с².
• Одиночные удары: до 5000 м/с².

Применение

Соединитель 2РМД27БПН19ГВ1 «5» применяется в системах, где требуется передача низкочастотных сигналов через многоконтактное соединение с резьбовым фиксирующим механизмом. Наличие 19 контактов диаметром 1,5 мм позволяет использовать розетку в многоканальных схемах коммутации. Негерметичное исполнение и климатическая категория УХЛ2.1 определяют применение преимущественно внутри защищённых объёмов аппаратуры, эксплуатируемой в условиях умеренного и холодного климата.

Высокая механическая прочность — виброустойчивость до 490 м/с² в диапазоне 1–5000 Гц, ударная прочность до 5000 м/с² и линейное ускорение до 2000 м/с² — делает розетку пригодной для установки в оборудование, подверженное значительным динамическим нагрузкам. Приёмка «5» указывает на категорию приёмочного контроля изделия, что отражает требования к качеству и проверке при производстве.

Широкий диапазон атмосферного давления от 12 до 506 кПа и температурный диапазон от -60 до +180 °C позволяют применять данный соединитель в аппаратуре, работающей в экстремальных условиях, включая пониженное давление и значительные перепады температур. Резьбовая фиксация корпусов и одношпоночная поляризация обеспечивают корректное сочленение и защиту от ошибочной ориентации при монтаже.
