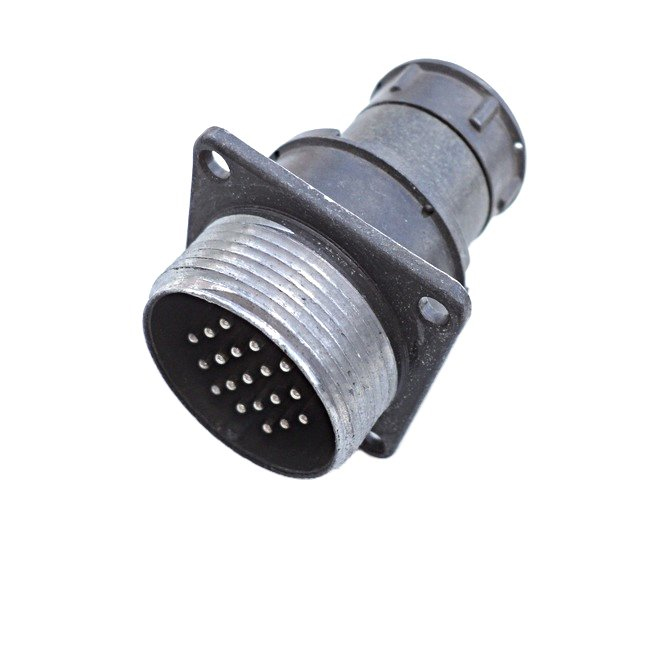

2РМД27БПЭ7ШВ1 «5»

Цена:

1000 ₽

Технические характеристики

2РМД27БПЭ7ШВ1

2РМД27БПЭ7ШВ1 — это цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В.

Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Расшифровка обозначения

2РМД — тип соединителя (цилиндрический низкочастотный).
27 — условный размер корпуса.
Б — блочный (приборный) вид корпуса.
П — прямой патрубок.
Э — гайка патрубка для экранированного кабеля.
7 — количество контактов.
Ш — вилка.
В — покрытие контактов серебром.
1 — диаметр всех контактов 1,5 мм.

Основные характеристики

Соединитель имеет 7 контактов с максимальным током на одиночный контакт до 12 А и суммарным до 70 А в зависимости от типоразмера.

Рабочая температура от -60°C до +100°C, сопротивление изоляции не менее 5000 МОм, климатическое исполнение УХЛ2.1.

Способ монтажа — объемный пайкой, внутренний монтаж, выдерживает вибрацию, повышенную влажность и пониженное давление.

Описание

Назначение

2РМД27БПЭ7ШВ1 «5» — цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении 560 или 700 В. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Артикул позиции — 1696. Товар относится к категории 2РМД27. В карточке указана приемка «5».

Расшифровка обозначения

Маркировка 2РМД27БПЭ7ШВ1 описывает конструктивные и электрические особенности соединителя:

2РМД — тип соединителя, цилиндрический низкочастотный.
27 — условный размер корпуса.
Б — блочный (приборный) вид корпуса.
П — прямой патрубок.
Э — гайка патрубка для экранированного кабеля.
7 — количество контактов.
Ш — вилка.
В — покрытие контактов серебром.
1 — диаметр всех контактов 1,5 мм.

В названии товара указано «5»; в характеристиках VirtueMart для этой позиции указана приемка «5».

Подтверждённые особенности и характеристики

Соединитель имеет 7 контактов. Максимальный ток на одиночный контакт достигает 12 А, суммарный ток — до 70 А в зависимости от типоразмера. Рабочая температура — от -60°C до +100°C. Сопротивление изоляции — не менее 5000 МОм. Климатическое исполнение — УХЛ2.1.

Способ монтажа — объемный пайкой, внутренний монтаж. Конструкция выдерживает вибрацию, повышенную влажность и пониженное давление. Резьбовая фиксация обеспечивает соединение и разъединение цепей.

Применение

2РМД27БПЭ7ШВ1 «5» используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он подходит для электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением 560 или 700 В. Благодаря негерметичному исполнению и объемному монтажу соединитель применяется внутри приборов и блоков, где требуется резьбовое крепление и экранированный кабель.

Изделие рассчитано на эксплуатацию при температурах от -60°C до +100°C, в условиях вибрации, повышенной влажности и пониженного давления. Для монтажа используется пайка объемным способом. Покрытие контактов — серебро. Диаметр всех контактов — 1,5 мм. Приемка «5» указана в характеристиках позиции.
