Назначение

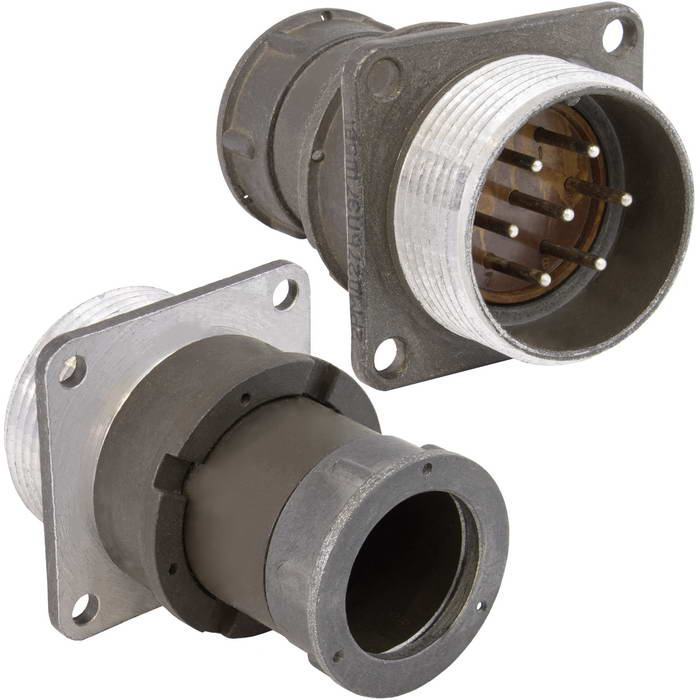

Соединитель 2РМД27БПЭ7Ш5В1 «5» — цилиндрический разъём, предназначенный для ручного соединения и разъединения электрических цепей. Он применяется в радиоэлектронной аппаратуре общего и специального назначения. Артикул: 1694. Категория: 2РМД27.

По конструктивному исполнению это блочная (приборная) вилка с прямым патрубком и гайкой патрубка для экранированного кабеля. Условный размер корпуса — 27. Количество контактов — 7. Все контакты имеют диаметр 1,5 мм и серебряное покрытие. Теплостойкость — до плюс 100 °C.

Подтверждённые особенности

Конструкция и обозначение

• Тип соединителя: 2РМД.
• Условный размер корпуса: 27.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: вилка.
• Сочетание контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до плюс 100 °C.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт: 12 А.
• Суммарная максимальная токовая нагрузка на соединитель: 70 А.
• Максимальное рабочее напряжение: 700 В.
• Максимальное испытательное напряжение в нормальных климатических условиях: 2300 В.
• Максимальное испытательное напряжение при пониженном давлении: 450 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: не более 6 пФ.

Механические и эксплуатационные параметры

• Усилие расчленения: не более 65,6 Н (7 кгс).
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Предельная температура: от минус 60 °C до плюс 70 °C.
• Относительная влажность: до 98 % при плюс 25 °C.
• Атмосферное давление рабочее: 133,32 умножить на 10 в минус двенадцатой степени Па, что соответствует 10 в минус двенадцатой степени миллиметра ртутного столба.
• Атмосферное давление предельное: 12 кПа, что соответствует 90 миллиметрам ртутного столба.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц.

Применение

Соединитель 2РМД27БПЭ7Ш5В1 «5» применяется для коммутации электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Блочное (приборное) исполнение позволяет использовать его в составе приборов и блоков, где требуется ручное сочленение и расчленение. Прямой патрубок и гайка для экранированного кабеля обеспечивают подключение экранированного кабеля.

Благодаря семи контактам диаметром 1,5 мм с серебряным покрытием соединитель подходит для цепей с токами до 12 А на контакт и суммарным током до 70 А. Максимальное рабочее напряжение составляет 700 В. Испытательное напряжение достигает 2300 В в нормальных климатических условиях и 450 В при пониженном давлении.

Эксплуатационные характеристики позволяют применять изделие при температуре от минус 60 °C до плюс 100 °C, относительной влажности до 98 % при плюс 25 °C, а также в условиях синусоидальной вибрации с диапазоном частот от 1 Гц до 5000 Гц. Минимальная наработка — 5000 часов, количество сочленений-расчленений — 500, минимальный срок сохраняемости — 15 лет.

Приёмка

Для соединителя 2РМД27БПЭ7Ш5В1 «5» указана приёмка «5». Производитель в предоставленных данных не указан.
