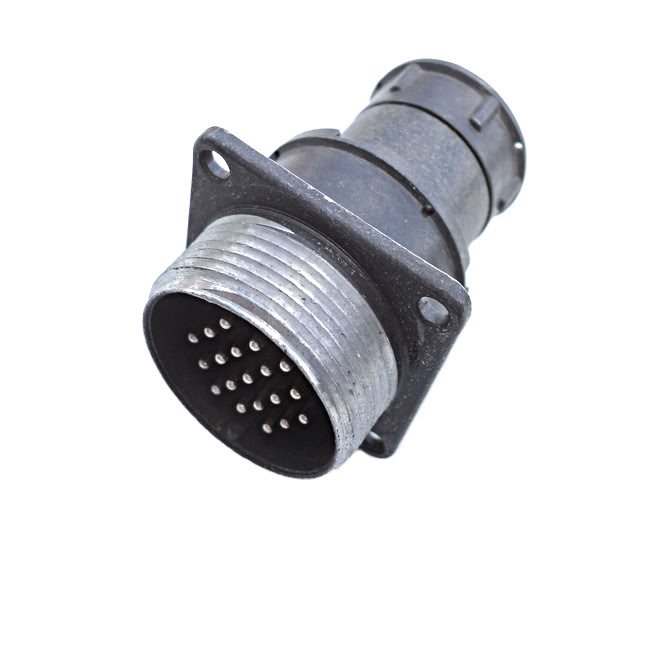

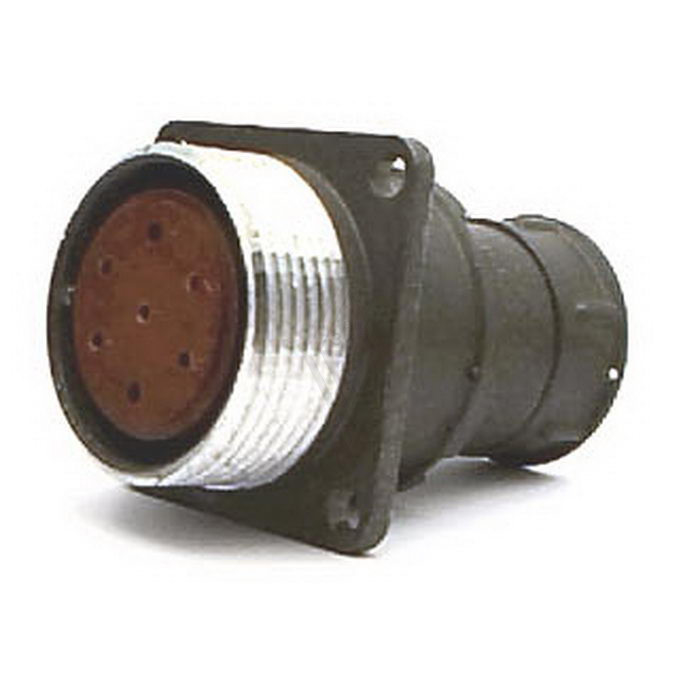

2РМД27БПЭ7ГВ1 «5»

Цена:

800 ₽

Технические характеристики

2РМД27БПЭ7ГВ1

2РМД27БПЭ7ГВ1 — это цилиндрический низкочастотный негерметичный электрический разъем (соединитель) из серии 2РМД, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Он имеет блочный (приборный) корпус с прямым патрубком, условный размер корпуса 27 мм и 7 контактов диаметром 1 мм. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка до 50 А на контакт, сопротивление изоляции не менее 1000 МОм. Разъем выдерживает температуру от -60 до +100 °C, количество сочленений-расчленений до 500, наработку не менее 5000 часов.

Структура обозначения

Обозначение расшифровывается так: 2РМД — тип соединителя, 27 — размер корпуса, Б — блочный корпус, П — прямой патрубок, Э — экранированный, 7 — число контактов, ГВ1 — вариант исполнения (зависит от покрытия контактов, например, серебро или золото).

Применение

Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, для объемного монтажа пайкой с резьбовой фиксацией. Серия 2РМД включает множество типоразмеров и исполнений для надежной работы в вибрационных и ударных условиях.

Описание

Назначение

2РМД27БПЭ7ГВ1 «5» — цилиндрический низкочастотный негерметичный электрический разъем (соединитель) из серии 2РМД. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения. Артикул: 1693. Категория: 2РМД27.

В карточке товара указана приемка «5». Производитель в предоставленных данных не указан.

Конструкция и обозначение

Обозначение 2РМД27БПЭ7ГВ1 расшифровывается следующим образом: 2РМД — тип соединителя; 27 — условный размер корпуса; Б — блочный (приборный) корпус; П — прямой патрубок; Э — экранированное исполнение; 7 — число контактов; ГВ1 — вариант исполнения, который зависит от покрытия контактов, например серебряного или золотого.

Разъем имеет блочный корпус с прямым патрубком, условный размер корпуса 27 мм и 7 контактов диаметром 1 мм. Исполнение негерметичное. Монтаж — объемный пайкой, фиксация — резьбовая.

Подтверждённые особенности

Цилиндрический низкочастотный негерметичный электрический разъем серии 2РМД.
Частота электрических цепей — до 3 МГц.
Блочный (приборный) корпус с прямым патрубком.
Условный размер корпуса — 27 мм.
Количество контактов — 7, диаметр контакта — 1 мм.
Максимальное рабочее напряжение — 560–700 В.
Токовая нагрузка — до 50 А на контакт.
Сопротивление изоляции — не менее 1000 МОм.
Рабочая температура — от -60 до +100 °C.
Количество сочленений-расчленений — до 500.
Наработка — не менее 5000 часов.
Приемка — «5».

Применение

Разъем применяется для объемного монтажа пайкой с резьбовой фиксацией в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Серия 2РМД включает множество типоразмеров и исполнений для надежной работы в вибрационных и ударных условиях.

Изделие может использоваться в составе приборных блоков, где требуется цилиндрическое негерметичное соединение с блочным корпусом, прямым патрубком, экранированием и семью контактами диаметром 1 мм. Указанные параметры относятся к подтвержденным данным карточки товара.
