Назначение и общие сведения

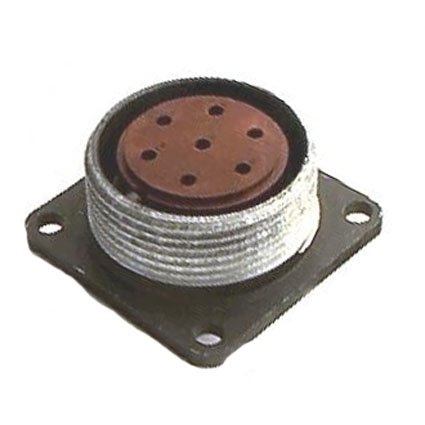

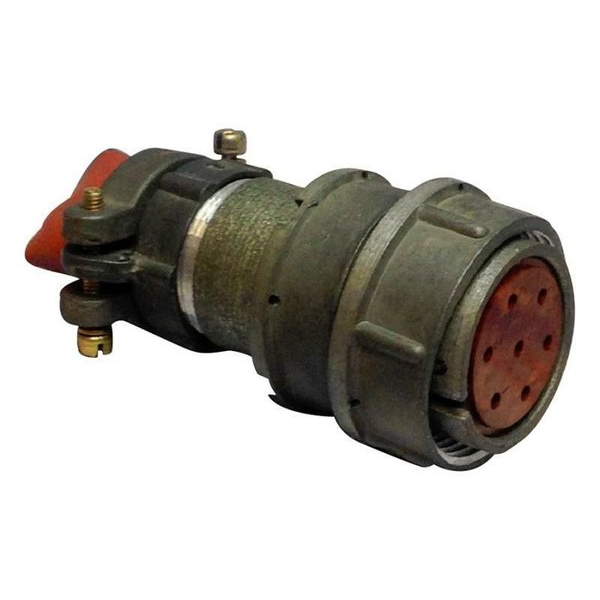

Розетка 2РМД27БПЭ7Г5В1 «5» представляет собой блочный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Артикул товара — 1691, категория — 2РМД27. Производитель в предоставленных данных не указан.

Согласно характеристикам VirtueMart, для данного товара указана приемка «5». Краткое описание из каталога отсутствует. В существующем описании приведены подтверждённые технические параметры, эксплуатационные условия и структура условного обозначения соединителя.

Подтверждённые технические характеристики

Общие параметры

• Тип соединителя: 2РМД, негерметичный.
• Условный размер корпуса: 27.
• Количество контактов: 7.
• Покрытие контактов: серебро.
• Рабочее напряжение: до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: 12 А.
• Суммарная токовая нагрузка на соединитель: 70 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Эксплуатационные условия

• Температура окружающего воздуха рабочая: от минус 60° С до плюс 100° С.
• Температура окружающего воздуха предельная: от минус 60° С до плюс 70° С.
• Относительная влажность: до 98 процентов при плюс 25° С.
• Климатическое исполнение: УХЛ2.1, умеренный и холодный климат.

Механические и ресурсные показатели

• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: до 500 раз.
• Гарантийный срок хранения: 15 лет.

Структура обозначения 2РМД27БПЭ7Г5В1

Условное обозначение соединителя расшифровывается по позициям:

1. 2РМД — тип соединителя.
2. 27 — условный размер корпуса.
3. Б — блочный тип корпуса.
4. П — прямой вид патрубка.
5. Э — гайка патрубка для экранированного кабеля.
6. 7 — количество контактов.
7. Г — розетка, гнездо.
8. 5 — обозначение сочетания контактов, все контакты диаметром 1,5 мм.
9. В — серебряное покрытие контактов.
10. 1 — теплостойкость до плюс 100° С.

В карточке товара отдельно указана приемка «5», что отражено в характеристиках VirtueMart.

Применение и условия эксплуатации

Соединитель 2РМД27БПЭ7Г5В1 «5» применяется для подключения электрических цепей в составе блоков и узлов радиоэлектронной аппаратуры. Он рассчитан на постоянный и переменный ток с частотой до 3 МГц и рабочее напряжение до 700 В. Максимальная нагрузка на одиночный контакт составляет 12 А, суммарная нагрузка на соединитель — 70 А.

Изделие предназначено для работы при температуре окружающего воздуха от минус 60° С до плюс 100° С. Предельная температура указана от минус 60° С до плюс 70° С. Относительная влажность может достигать 98 процентов при температуре плюс 25° С. Климатическое исполнение УХЛ2.1 соответствует умеренному и холодному климату.

Механические характеристики включают минимальную наработку 5000 часов и число сочленений-расчленений до 500 раз. Гарантийный срок хранения составляет 15 лет. Такие параметры определяют применение розетки в условиях различных климатических факторов и механических воздействий.

Данные карточки товара

Название: 2РМД27БПЭ7Г5В1 «5». Артикул: 1691. Категория: 2РМД27. Производитель: не указано. Приемка: «5». Краткое описание из каталога: не указано.

Сведения о комплектации, стране производства, сертификатах и гарантии, кроме гарантийного срока хранения 15 лет, в предоставленных данных отсутствуют. Технические параметры, приведённые в описании, подтверждены существующей карточкой товара.
