Назначение

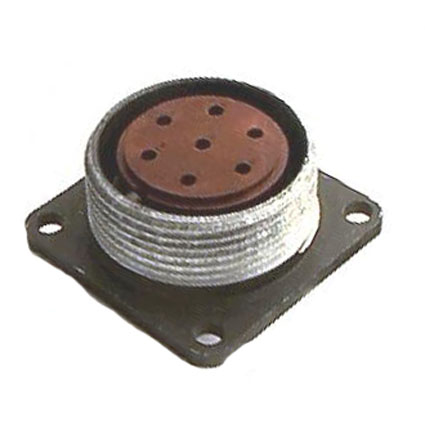

Разъём 2РМД27БПЭ7Г5В1 «5» относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный соединитель. Его основное назначение — ручное соединение и разъединение электрических цепей в составе радиоэлектронной аппаратуры общего и специального назначения. Изделие применяется в узлах и блоках, где требуется коммутация цепей постоянного и переменного тока. Конструкция рассчитана на эксплуатацию в составе приборов и блоков, а не в качестве герметичного разъёма для агрессивных сред.

Подтверждённые особенности и технические характеристики

Конструктивное исполнение

• Тип соединителя: 2РМД — низкочастотный цилиндрический негерметичный.
• Условный размер корпуса: 27.
• Вид корпуса: Б — блочный (приборный).
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Э — для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: Г — розетка.
• Обозначение сочетания контактов: 5 — все контакты диаметром 1,5 мм.
• Покрытие контактов: В — серебро.
• Теплостойкость: 1 — до +100°C.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение: до 700 В; в некоторых источниках указано до 560 В.
• Максимальная токовая нагрузка на одиночный контакт: 12 А, суммарная — до 70 А.
• Рабочая температура: от -60°C до +100°C.
• Сопротивление изоляции: не менее 5000 МОм; в некоторых источниках указано не менее 1000 МОм.
• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: не менее 5000 часов.

Применение и условия эксплуатации

Разъём 2РМД27БПЭ7Г5В1 «5» предназначен для использования в узлах и блоках радиоэлектронной аппаратуры. Он обеспечивает соединение и разъединение электрических цепей постоянного и переменного токов. Благодаря блочному (приборному) исполнению корпуса и прямому патрубку с гайкой для экранированного кабеля, соединитель может применяться в составе кабельных сборок и приборных блоков, где требуется экранирование.

Изделие рассчитано на работу в условиях синусоидальной вибрации, механических ударов и повышенной влажности. Оно также выдерживает испытания на воздействие климатических факторов, таких как влажное тепло, иней и роса. Диапазон рабочих температур составляет от -60°C до +100°C, что позволяет использовать разъём в аппаратуре, работающей в широком температурном диапазоне.

Приёмка и дополнительные сведения

В карточке товара указана приёмка «5». Артикул изделия — 1690. Категория — 2РМД27. Производитель в предоставленных данных не указан.

В имеющихся сведениях отмечено, что разъёмы данной серии применялись в 1978 и 1988 годах. Конкретные данные о производстве или модификациях за эти годы отсутствуют. При этом технические характеристики и область применения остаются неизменными. В исходном описании также указан 1988 год.
