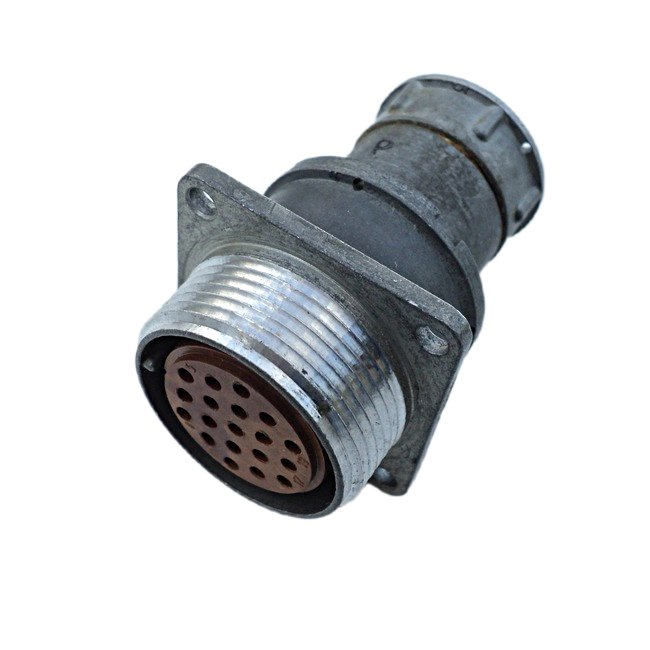

2РМД27БПЭ19ШВ1 «5»

Цена:

950 ₽

Технические характеристики

2РМД27БПЭ19ШВ1 «5» — это цилиндрический низкочастотный негерметичный разъём (соединитель) российского производства для электрических цепей. Он предназначен для ручного соединения и разъединения цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Electrical connector

Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, включая авиацию, судостроение и военную технику. Подходит для внутреннего монтажа с неэкранированным кабелем, пайки проводов к контактам. Климатическое исполнение УХЛ2.1 (умеренный и холодный климат).

Этот разъём-кабельная розетка имеет прямой патрубок и гайку для неэкранированного кабеля, покрытие контактов — серебром. Маркировка «5» указывает на приёмку по ТУ (например, ГЕ0.364.126ТУ), а Ш обозначает вилочную часть в некоторых аналогах.

2РМД — тип соединителя (негерметичный, цилиндрический).
27 — условный размер корпуса (диаметр 27 мм).
Б — блочный/приборный корпус (в вариациях кабельный).
П — прямой патрубок.
Э — гайка для экранированного кабеля (в вариантах Н — неэкранированный).
19 — 19 контактов.
Ш — вилка (или Г — розетка).
В — покрытие серебром.
1 — теплостойкость до 100°C.

Соединители серии 2РМД выдерживают линейное ускорение до 2000 м/с², вибрацию и кратковременные удары. Гарантийный срок хранения — 15 лет, наработка — до 1000 часов в рабочих режимах. Сочленение резьбовое, поляризация одношпоночная.

Параметр	Значение
Макс. напряжение	560/700 В
Частота	до 3 МГц
Кол-во контактов	19
Сопротивление изоляции	≥5000 МОм
Электр. прочность	1850–2300 В

Разъём надёжен для промышленной и спецтехники, с возможностью до 3 перепаек контактов.

Описание

Назначение и область применения

Разъём 2РМД27БПЭ19ШВ1 «5» представляет собой цилиндрический низкочастотный негерметичный соединитель российского производства. Он предназначен для ручного соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. В частности, оно используется в авиации, судостроении и военной технике. Разъём подходит для внутреннего монтажа с неэкранированным кабелем, а также для пайки проводов к контактам.

Конструктивные особенности и маркировка

Данный соединитель является кабельной розеткой с прямым патрубком и гайкой для неэкранированного кабеля. Покрытие контактов — серебро. Сочленение резьбовое, поляризация одношпоночная.

Расшифровка обозначения модели:

2РМД — тип соединителя (негерметичный, цилиндрический);
27 — условный размер корпуса (диаметр 27 мм);
Б — блочный или приборный корпус (в вариациях кабельный);
П — прямой патрубок;
Э — гайка для экранированного кабеля (в вариантах Н — неэкранированный);
19 — количество контактов;
Ш — вилка (или Г — розетка);
В — покрытие серебром;
1 — теплостойкость до 100 °C.

Маркировка «5» указывает на приёмку по техническим условиям, например, ГЕ0.364.126ТУ. Характеристика «Приемка: «5»» подтверждает наличие данной приёмки.

Технические характеристики

Основные параметры соединителя приведены ниже:

Максимальное напряжение: 560 или 700 В;
Частота: до 3 МГц;
Количество контактов: 19;
Сопротивление изоляции: не менее 5000 МОм;
Электрическая прочность: 1850–2300 В.

Соединители серии 2РМД выдерживают линейное ускорение до 2000 м/с², вибрацию и кратковременные удары. Гарантийный срок хранения составляет 15 лет, а наработка — до 1000 часов в рабочих режимах. Разъём надёжен для промышленной и специальной техники, допускается до 3 перепаек контактов.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1, что соответствует работе в умеренном и холодном климате. Разъём предназначен для внутреннего монтажа, негерметичен. Применение с неэкранированным кабелем обеспечивает удобство пайки и подключения.

Артикул изделия — 1689. Категория — 2РМД27.
