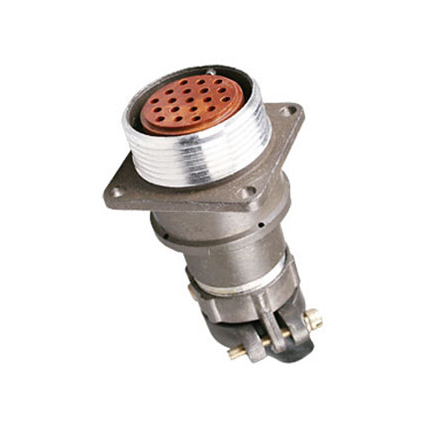

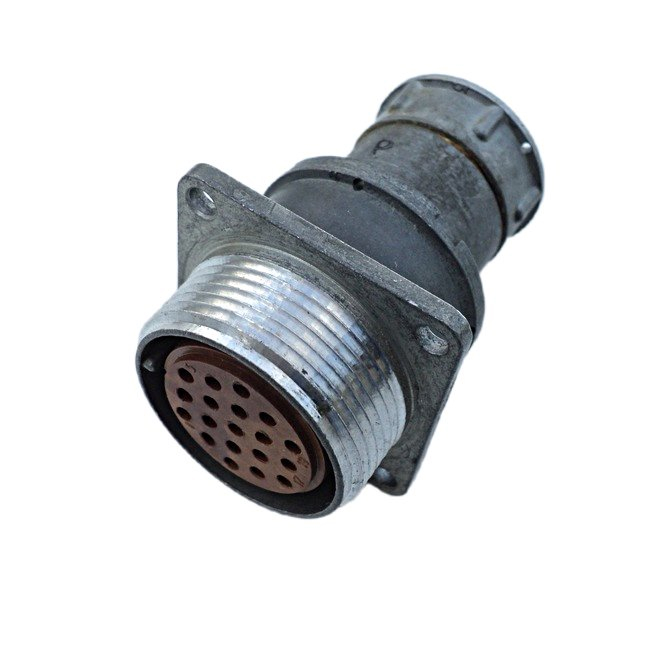

2РМД27БПЭ19ГВ1

Цена:

1400 ₽

Технические характеристики

2РМД27БПЭ19ГВ1 — это цилиндрический низкочастотный электрический соединитель (разъём) приборного типа, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Соединитель имеет блочный (приборный) корпус с посадочным диаметром 27 мм, 19 контактов диаметром 1,5 мм, прямой патрубок и гайку для экранированного кабеля (Э). Максимальное рабочее напряжение — до 560 В (переменный или постоянный ток), ток на контакт — до 7 А, суммарный ток — до 110 А при частоте до 3 МГц. Сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В.

Работает в диапазоне температур от -60°C до +100°C (теплостойкость 100°C), при влажности до 98% и пониженном/повышенном давлении. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² и линейное ускорение до 2000 м/с². Климатическое исполнение — УХЛ2.1 (умеренный и холодный климат), наработка — минимум 1000–5000 часов, срок сохраняемости — 15 лет.

2РМД: тип — негерметичный цилиндрический соединитель.
27: условный размер корпуса.
Б: блочный (приборный) корпус.
П: прямой патрубок.
Э: гайка для экранированного кабеля.
19: число контактов.
Г: сочетание контактов (все 1,5 мм).
В1: покрытие контактов серебром.
Эта модель применяется в авиации, судостроении и аппаратуре с высокими требованиями к надёжности.

Описание

Назначение

2РМД27БПЭ19ГВ1 — цилиндрический низкочастотный электрический соединитель (разъём) приборного типа. Он предназначен для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Применяется там, где требуется компактное блочное подключение с прямым патрубком и возможностью использования экранированного кабеля.

Артикул: 1687. Категория: 2РМД27. Производитель в предоставленных данных не указан.

Конструкция и маркировка

Соединитель имеет блочный (приборный) корпус с посадочным диаметром 27 мм, 19 контактов диаметром 1,5 мм, прямой патрубок и гайку для экранированного кабеля. Обозначение Э указывает на наличие гайки для экранированного кабеля. Контакты имеют покрытие серебром, что обозначено сочетанием В1.

Расшифровка обозначения:

2РМД — тип: негерметичный цилиндрический соединитель.
27 — условный размер корпуса.
Б — блочный (приборный) корпус.
П — прямой патрубок.
Э — гайка для экранированного кабеля.
19 — число контактов.
Г — сочетание контактов, все контакты диаметром 1,5 мм.
В1 — покрытие контактов серебром.

Подтверждённые технические характеристики

Максимальное рабочее напряжение — до 560 В переменного или постоянного тока. Ток на контакт — до 7 А. Суммарный ток — до 110 А при частоте до 3 МГц.

Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность — 1850 В.

Диапазон рабочих температур: от -60 °C до +100 °C, теплостойкость до 100 °C.
Допустимая влажность: до 98%.
Работа при пониженном и повышенном давлении.
Синусоидальная вибрация: 1–5000 Гц с ускорением до 490 м/с².
Механические удары: до 5000 м/с².
Линейное ускорение: до 2000 м/с².
Климатическое исполнение: УХЛ2.1 — умеренный и холодный климат.
Наработка: минимум 1000–5000 часов.
Срок сохраняемости: 15 лет.

Применение

Благодаря совокупности характеристик соединитель 2РМД27БПЭ19ГВ1 применяется в авиации, судостроении и аппаратуре с высокими требованиями к надёжности. Он подходит для эксплуатации в условиях вибрации, ударов, линейных ускорений, широкого диапазона температур и повышенной влажности. Наличие 19 контактов диаметром 1,5 мм и возможность подключения экранированного кабеля делают его пригодным для монтажа низкочастотных электрических цепей в приборных блоках и радиоэлектронных устройствах общего и специального назначения.
