Назначение и область применения

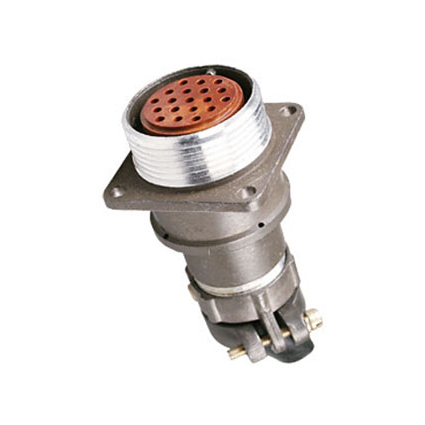

2РМД27БПЭ19Г5В1 «5» — блочная розетка из категории 2РМД27, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она применяется для внутреннего объёмного монтажа и может работать с экранированными кабелями благодаря гайке патрубка, специально разработанной для таких кабелей.

Изделие относится к цилиндрическим негерметичным соединителям типа 2РМД. Условный размер корпуса — 27. Вид корпуса — блочный (приборный). Часть соединителя — розетка. Такое исполнение ориентировано на установку в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Конструктивные особенности

Розетка имеет прямой патрубок и гайку патрубка для экранированного кабеля. Количество контактов — 19. Обозначение сочетания контактов указывает, что все контакты имеют диаметр 1,5 мм. Покрытие контактов — серебро. Теплостойкость соединителя достигает +100 °C.

Конструкция рассчитана на эксплуатацию в составе блоков и узлов, где требуется объёмный монтаж и подключение экранированных кабелей. Негерметичное исполнение типа 2РМД определяет область применения в условиях, соответствующих указанным ниже параметрам.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт — 7 А.
• Суммарная максимальная токовая нагрузка на соединитель — 110 А.
• Максимальное рабочее напряжение — 560 В.
• Максимальное испытательное напряжение в нормальных условиях — 1850 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Усилие расчленения — не более 196,2 Н.
• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Условия эксплуатации

Рабочая температура окружающего воздуха — от -60 °C до +100 °C. Относительная влажность — до 98% при +25 °C. Рабочее атмосферное давление — 133,32 × 10 в минус двенадцатой степени Па, предельное — 12 кПа. Изделие выдерживает синусоидальную вибрацию и механические удары.

Указанные параметры подтверждают возможность применения розетки в составе радиоэлектронной аппаратуры общего и специального назначения при соблюдении условий эксплуатации. Для подключения экранированных кабелей предусмотрена соответствующая гайка патрубка.

Приемка и идентификация

В карточке товара указана приемка «5». Артикул изделия — 1686. Категория — 2РМД27. Производитель в представленных данных не указан. Краткое описание из каталога отсутствует.

Таким образом, 2РМД27БПЭ19Г5В1 «5» представляет собой блочную розетку с 19 контактами диаметром 1,5 мм, серебряным покрытием контактов, прямым патрубком и гайкой для экранированного кабеля. Она предназначена для внутреннего объёмного монтажа в электрических цепях с частотой до 3 МГц и рассчитана на применение в узлах и блоках радиоэлектронной аппаратуры.
