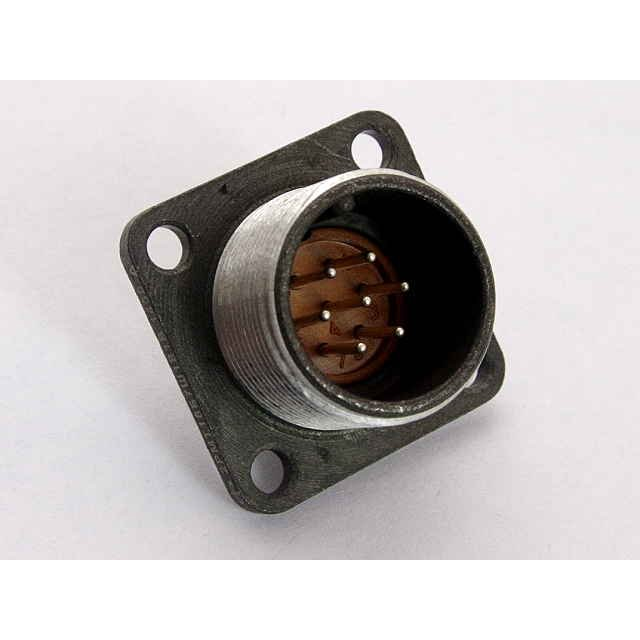

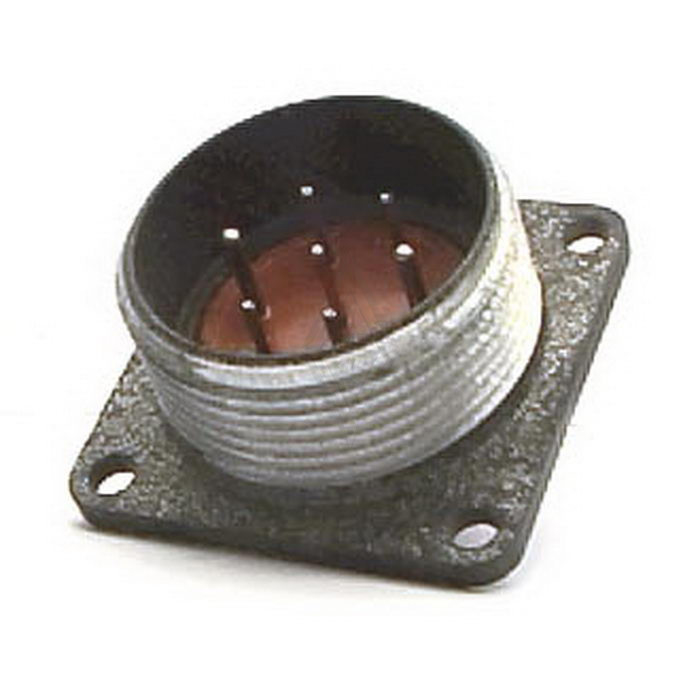

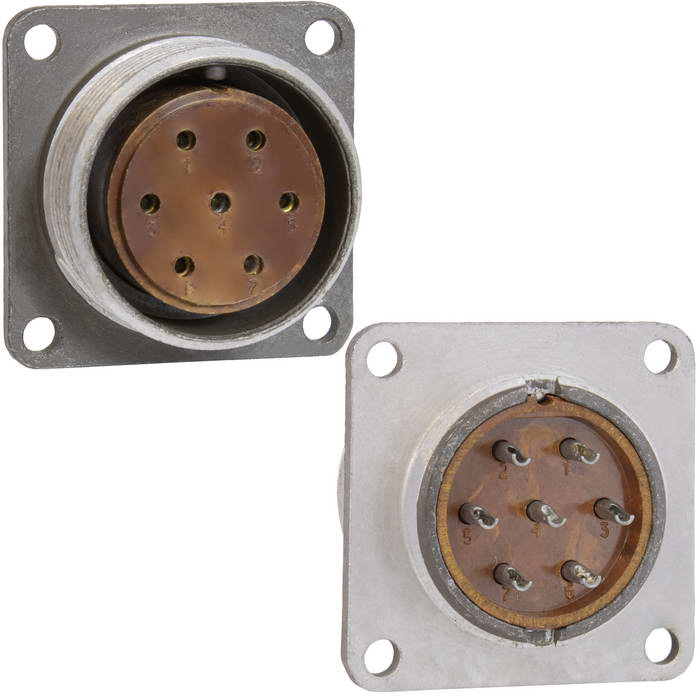

Назначение соединителя 2РМД27Б7ШВ1В «5»

2РМД27Б7ШВ1В «5» — это цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМД, предназначенный для соединения и разъединения цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, включая приборные и блочные установки с внутренним объёмным монтажом пайкой.

Приёмка «5» подтверждает, что соединитель изготовлен и проверен в соответствии с требованиями, предъявляемыми к изделиям данной категории. Артикул товара — 1666, категория — 2РМД27.

Ключевые характеристики

Соединитель имеет условный размер корпуса 27 и 7 контактов. Тип корпуса — блочный (обозначение Б), исполнение — вилка (обозначение Ш), покрытие контактов — серебро (обозначение В). Сочетание контактов — 5, климатическое исполнение — всеклиматическое.

• Максимальный ток на контакт: до 2,5 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Вибрация: до 1000 метров на секунду в квадрате (100 g).
• Наработка: минимум 1000 часов.
• Ресурс сочленений-расчленений: до 500 циклов.

Конструктивные и эксплуатационные особенности

Соединение фиксируется резьбой, поляризация — одношпоночная, монтаж выполняется без патрубка. Такая конструкция обеспечивает однозначную ориентацию ответных частей и надёжное удержание сочленения при механических нагрузках.

Климатическое исполнение — УХЛ или всеклиматическое. Соединитель устойчив к пониженному давлению до 10 в степени минус 12 Па и к влажности 98 процентов при температуре плюс 40 градусов Цельсия. Изделие является негерметичным, что определяет область его применения внутри блоков и приборов, где не требуется полная герметизация по внешней среде.

Применение

2РМД27Б7ШВ1В «5» используется для электрического соединения цепей в радиоэлектронной аппаратуре, приборных и блочных установках. Монтаж производится пайкой при внутреннем объёмном монтаже. Соединитель подходит для работы в составе узлов, подверженных вибрационным нагрузкам и воздействию широкого диапазона температур, благодаря чему востребован в аппаратуре общего и специального назначения.
