Назначение разъёма 2РМД27Б7ШВ1

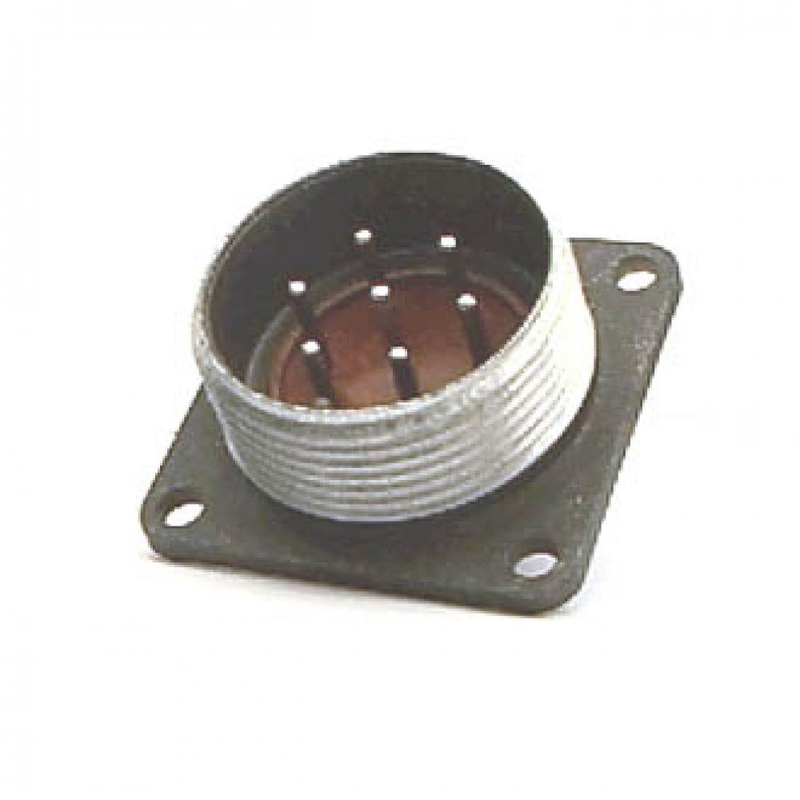

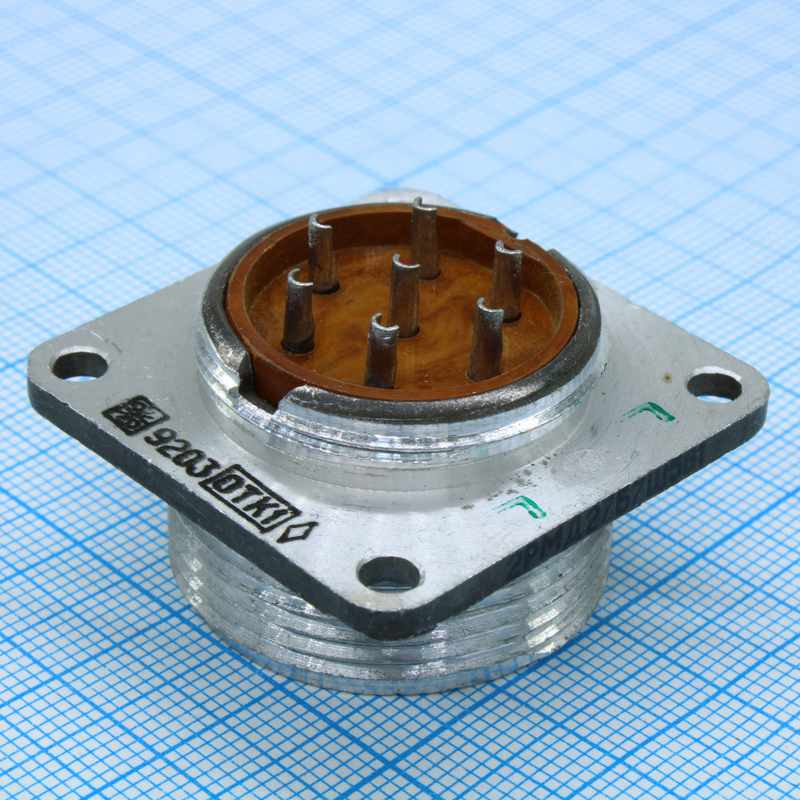

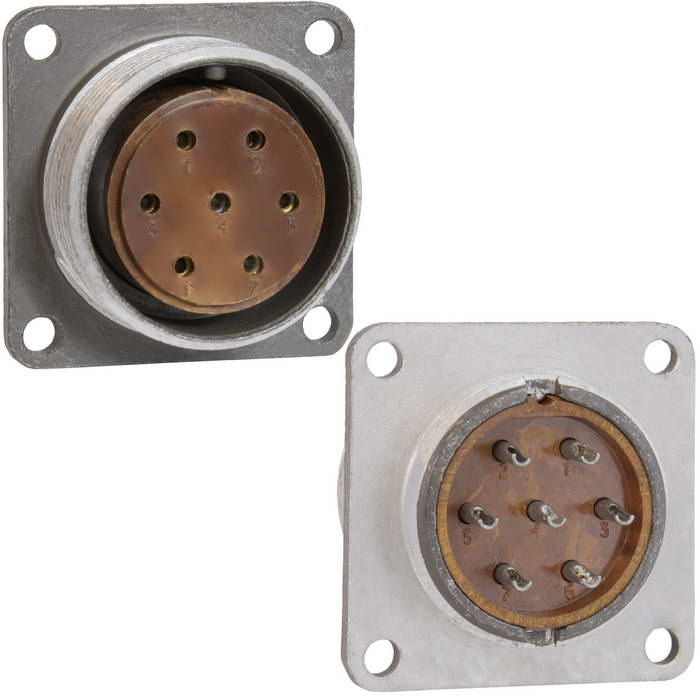

Разъём 2РМД27Б7ШВ1 производства «Лтава» относится к семейству малогабаритных цилиндрических резьбовых соединителей серии 2РМД(Т). Такие изделия предназначены для разделительного соединения электрических цепей в радиоэлектронной аппаратуре. Основное назначение — быстрая стыковка и расстыковка штыревой части с ответной розеткой при сохранении надёжного электрического контакта по всем цепям.

Приборный корпус без кожуха делает разъём удобным для установки на панелях, шасси и лицевых сторонах блоков аппаратуры. Резьбовой замок обеспечивает быстроразъёмное соединение с защитой от случайного разъединения, что важно при эксплуатации в условиях вибраций и механических нагрузок.

Расшифровка обозначения и подтверждённые особенности

Обозначение 2РМД27Б7ШВ1 (более точная запись — 2РМД(Т)27Б7Ш5В1В) читается по типовой маркировке серии и включает несколько самостоятельных признаков. Ниже перечислены подтверждённые особенности изделия.

• Серия: 2РМД(Т) — малогабаритные цилиндрические разъёмы с резьбовым замком.
• Размер корпуса: 27.
• Исполнение корпуса: Б — приборный, без кожуха.
• Число контактов: 7.
• Часть соединителя: Ш — вилка, то есть штыревая часть.
• Сочетание контактов: 5 — все контакты одного диаметра, обычно 1,5 мм, что допускает как сигнальное, так и силовое применение.
• Покрытие контактов: В — серебрение, обеспечивающее хорошую проводимость и устойчивость к окислению.
• Приёмка: «5».

Семь контактов позволяют в одном соединении коммутировать несколько цепей одновременно — например, сигнальные линии, питание и землю. Серебряное покрытие контактной группы снижает переходное сопротивление и продлевает срок службы соединения при многократных сочленениях.

Применение и условия эксплуатации

Разъёмы серии 2РМД(Т) применяются в радиоэлектронной, измерительной и промышленной аппаратуре, в том числе во всеклиматическом исполнении. Они рассчитаны на работу при температурах до порядка 100 градусов Цельсия и обеспечивают надёжное соединение в условиях вибраций и перепадов температур.

Благодаря этим свойствам изделие пригодно для бортовой и промышленной техники, где требуется устойчивый контакт при механических воздействиях. Приборный корпус без кожуха упрощает монтаж на панели: вилка фиксируется на лицевой стороне блока, а ответная часть подключается к кабельной сборке.

Поставляется как вилка 2РМД27Б7ШВ1 с приёмкой «5». Артикул — 1664. Категория — 2РМД27. Производитель — «Лтава». Ответную розетку и комплектующие следует подбирать из той же серии и того же размера корпуса, чтобы обеспечить совместимость по резьбовому замку и числу контактов.

При монтаже важно соблюдать полярность и назначение цепей, а также не превышать допустимые токовые и температурные режимы, установленные для конкретного исполнения. Серебрение контактов требует аккуратного обращения: недопустимо зачищать контактную поверхность абразивами, так как это разрушает покрытие и ухудшает проводимость.
