Назначение разъёма 2РМД27Б7ШВ1

2РМД27Б7ШВ1 с приёмкой «5» — цилиндрический низкочастотный электрический соединитель серии 2РМД, предназначенный для подключения электрических цепей переменного и постоянного тока. Изделие применяется там, где требуется надёжное разъёмное соединение кабельных линий с оборудованием: в авиационной технике, приборостроении и других областях, эксплуатирующих соединители данного класса. Приёмка «5» подтверждает, что разъём прошёл приёмо-сдаточные испытания по установленным требованиям и допущен к применению в ответственных изделиях.

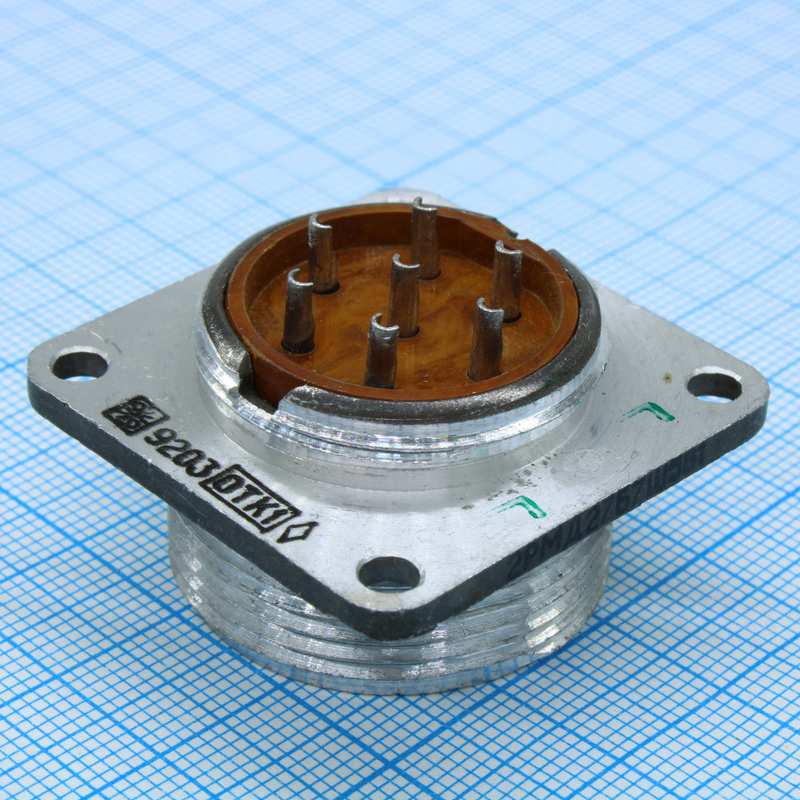

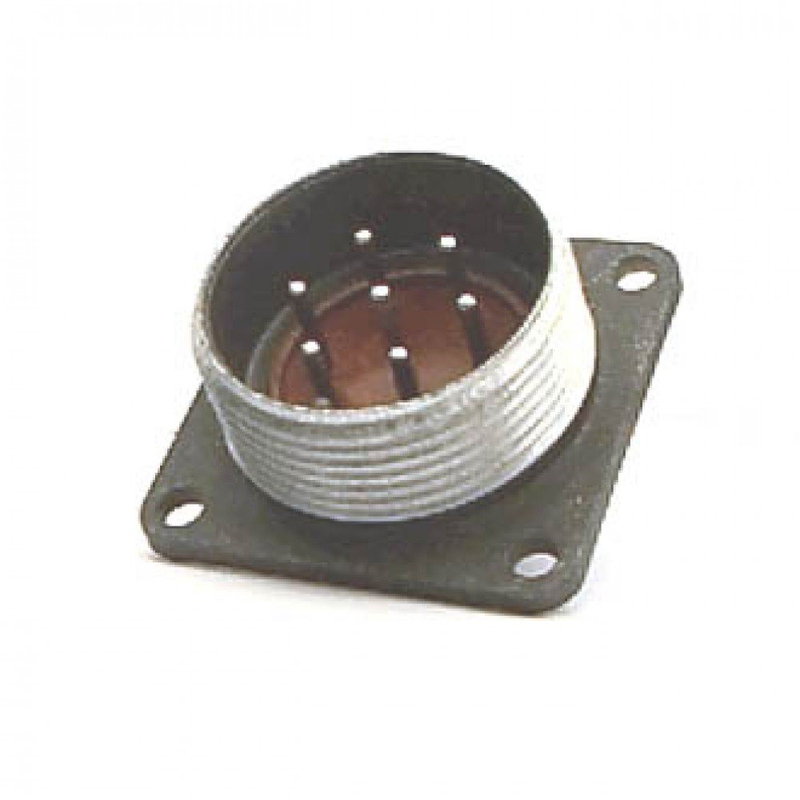

Разъём относится к вилкам, то есть представляет собой мужскую часть соединения с контактными штырями, которая стыкуется с ответной розеткой соответствующего типоразмера. Резьбовое соединение и одношпоночная поляризация обеспечивают правильную ориентацию и надёжную фиксацию при сочленении, исключая ошибочную стыковку и самопроизвольное расхождение под воздействием вибрации.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМД и содержит следующие сведения:

• 2РМД — тип соединителя: цилиндрический низкочастотный.
• 27 — условный размер корпуса, соответствующий диаметру 27 миллиметров.
• Б — приборный (блочный) вид корпуса.
• 7 — количество контактов.
• Ш — вилка, то есть мужская часть соединения.
• В — покрытие контактов серебром.
• 1 — теплостойкость до плюс 100 градусов Цельсия.
• «5» — приёмка, подтверждающая соответствие изделия предъявляемым требованиям.

Указанное в наименовании сочетание контактов «5» относится к исполнению, в котором все семь контактов имеют диаметр 1,5 миллиметра. Исполнение также характеризуется как всеклиматическое.

Технические характеристики

Соединитель рассчитан на работу в электрических цепях с существенными токами и напряжениями. Максимальная токовая нагрузка достигает 12 ампер на контакт при суммарной нагрузке до 70 ампер. Рабочее напряжение достигает 700 вольт, при этом изделие выдерживает испытательное напряжение без пробоя.

Механическая и климатическая стойкость подтверждается следующими показателями. Соединитель сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, при ударах с ускорением до 5000 метров на секунду в квадрате, а также при воздействии акустического шума. Наработка составляет не менее 5000 часов.

Электрические параметры изоляции и контактов: сопротивление изоляции — не менее 5000 мегаом, ёмкость между контактами — до 6 пикофарад. Масса соединителя составляет около 30 граммов, что важно при монтаже на бортовых и приборных устройствах, где масса имеет значение.

Особенности конструкции и применения

Разъём выполняется в цилиндрическом корпусе с муфтой и контактными элементами, ориентированными на работу с экранированными кабелями. Такая конструкция характерна для соединителей серии 2РМД и позволяет эксплуатировать изделие в жёстких условиях: при повышенной вибрации, ударных нагрузках, перепадах температуры и воздействии влаги. Всеклиматическое исполнение расширяет диапазон применения, охватывая технику, работающую в различных климатических зонах.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при многократных сочленениях. Теплостойкость до плюс 100 градусов Цельсия допускает эксплуатацию в нагревающихся узлах без потери рабочих свойств. Применение соединителя целесообразно в авиационном оборудовании, приборах, системах управления и других устройствах, где требуется компактное, прочное и герметичное разъёмное соединение с фиксацией резьбой.

Для правильного подбора ответной части и монтажа следует учитывать типоразмер корпуса 27, вид корпуса Б, число и диаметр контактов, а также тип исполнения вилки. Соединитель поставляется как отдельное изделие; сведения о комплектации, стране производства и гарантийных условиях в предоставленных данных не указаны.
