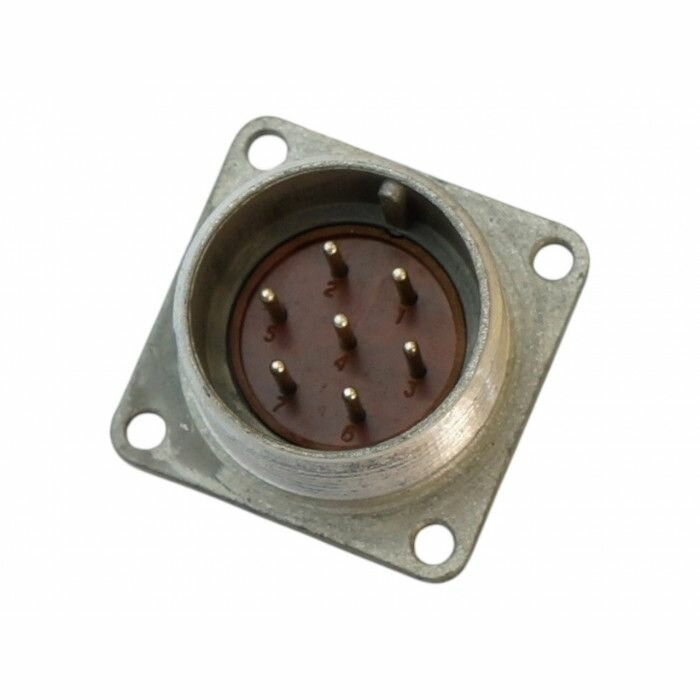

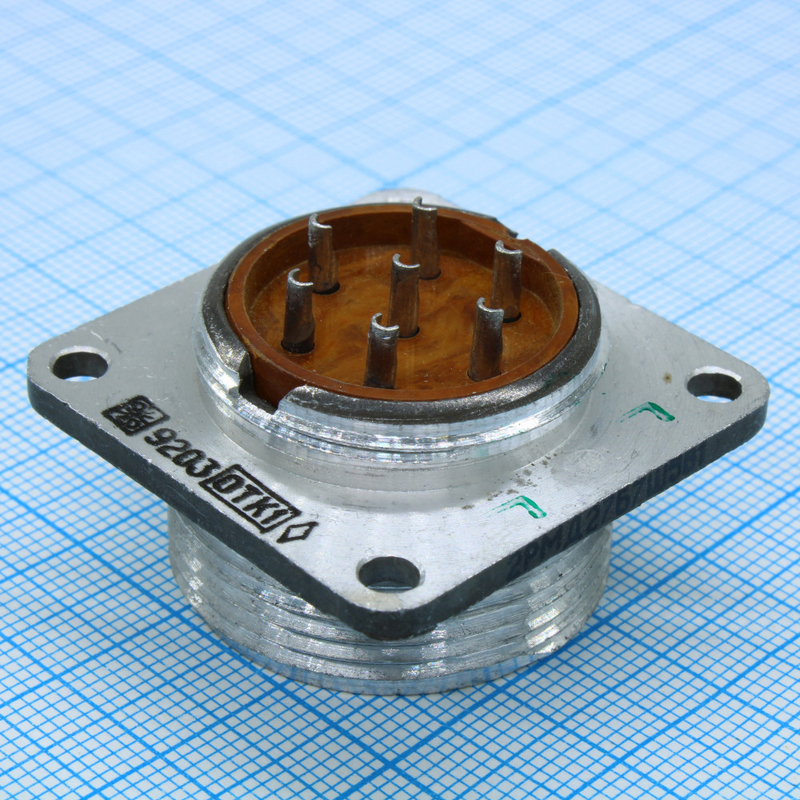

2РМД27Б7ШВ1 — это цилиндрический низкочастотный соединитель серии 2РМД, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики

Соединитель негерметичный, экранированный, с резьбовым соединением и климатическим исполнением УХЛ2.1 (для умеренного и холодного климата). Имеет 7 контактов, блочный (приборный) корпус условного размера 27, вилочную часть без патрубка (ШВ), монтаж внутренний методом пайки или объемный.

Технические параметры

• Максимальный ток на контакт: до 2,5 А (в зависимости от типоразмера).

• Рабочая температура: от -60 до +100 °С.

• Сопротивление изоляции: не менее 5000 МОм.

• Вибрация: до 1000 м/с² (100 g), наработка не менее 1000 часов, до 500 сочленений-расчленений.

Структура обозначения

• 2РМД: тип соединителя.

• 27: размер корпуса.

• Б: блочный корпус.

• 7: число контактов.

• ШВ: вилка без патрубка.

• 1: сочетание контактов и покрытие (часто серебро).
