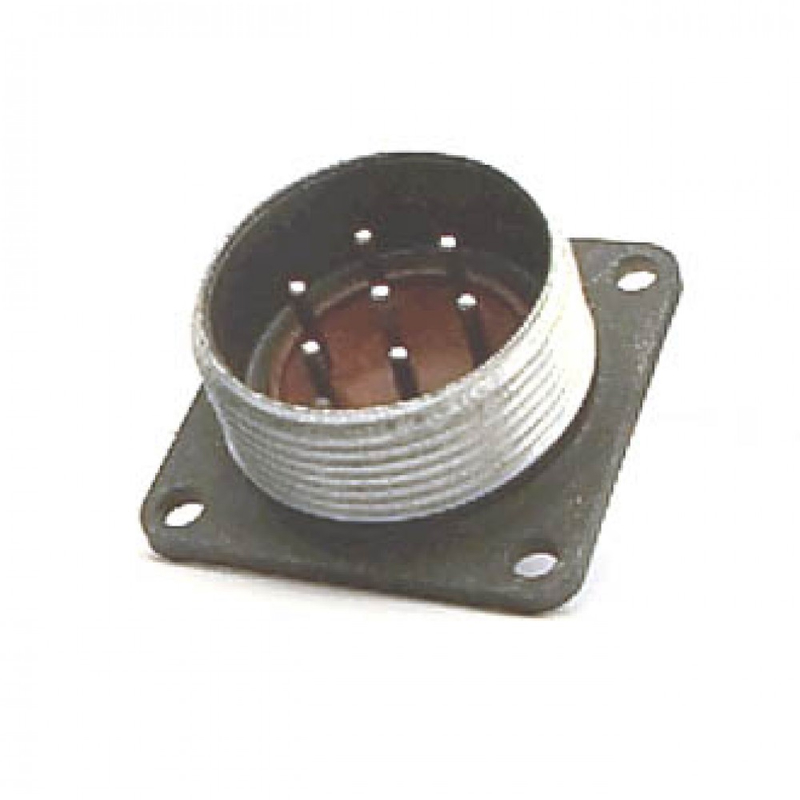

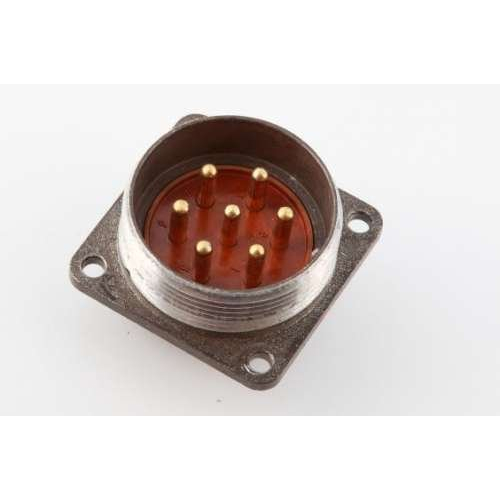

Назначение соединителя 2РМД27Б7Ш5В1В «5»

Соединитель 2РМД27Б7Ш5В1В категории 2РМД27 относится к негерметичным цилиндрическим низкочастотным электрическим соединителям с резьбовым сочленением. Он предназначен для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, а также для коммутации блоков и узлов различного назначения. Приёмка «5» подтверждает, что изделие изготовлено и испытано в соответствии с требованиями, предъявляемыми к аппаратуре ответственного применения.

Основное назначение соединителя — обеспечение надёжного электрического контакта между отдельными частями радиоэлектронных устройств при сохранении возможности многократного сочленения и расчленения. Благодаря блочному (приборному) исполнению корпуса соединитель удобен для монтажа непосредственно на корпусе прибора или блока.

Подтверждённые технические особенности

Ниже приведены характеристики, подтверждённые для соединителей типа 2РМД27Б7Ш5В1 и его тропикоустойчивого аналога 2РМДТ27Б7Ш5В1В, которые дают полное представление о данном семействе изделий.

• Тип соединителя: негерметичный цилиндрический низкочастотный, тропикоустойчивое исполнение.
• Условный размер корпуса: 27.
• Вид корпуса: блочный (приборный).
• Количество контактов: 7.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебро.
• Максимальная токовая нагрузка на контакт: 12 А.
• Максимальная суммарная токовая нагрузка: 70 А.
• Максимальное рабочее напряжение: от 560 до 700 В.
• Сопротивление контактов: не более 2,5 мОм.
• Максимальная температура окружающей среды: 100 °С.
• Частота: до 3 МГц.
• Всеклиматическое исполнение: В.

Показатели надёжности и долговечности

• Минимальная наработка: не менее 1000 часов.
• Число сочленений-расчленений: 500 раз.
• Минимальный срок сохраняемости: не менее 15 лет.
• Гарантийная наработка: 1000 часов во всех режимах и 100 000 часов в облегчённом режиме.

Применение

Соединители данного типа используются в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей. Резьбовое сочленение обеспечивает механическую фиксацию и стабильность электрического контакта при воздействии вибрационных и ударных нагрузок. Изделие применяется в различных блоках и узлах радиоэлектронной аппаратуры, где требуется коммутация цепей с токами до 12 А на контакт и рабочим напряжением до 700 В.

Исполнение с приёмкой «5» ориентировано на применение в аппаратуре, к которой предъявляются повышенные требования по надёжности и качеству изготовления. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность работы при частотах до 3 МГц.

Условия эксплуатации и монтажа

1. Монтаж соединителя производится на корпусе блока или прибора в соответствии с блочным (приборным) исполнением корпуса.
2. Сочленение и расчленение выполняется посредством резьбового соединения, что обеспечивает надёжную фиксацию ответных частей.
3. Эксплуатация допускается при температуре окружающей среды до 100 °С.
4. Изделие сохраняет работоспособность в течение гарантийной наработки 1000 часов во всех режимах и 100 000 часов в облегчённом режиме.
5. Срок сохраняемости соединителя составляет не менее 15 лет при соблюдении условий хранения, установленных для данной категории изделий.

Краткое резюме

Соединитель 2РМД27Б7Ш5В1В с приёмкой «5» — это семиконтактный негерметичный цилиндрический низкочастотный соединитель с блочным корпусом условного размера 27, контактами диаметром 1,5 мм с серебряным покрытием и резьбовым сочленением. Он рассчитан на ток до 12 А на контакт, суммарный ток до 70 А, рабочее напряжение до 700 В и частоты до 3 МГц. Изделие предназначено для коммутации электрических цепей в блоках и узлах радиоэлектронной аппаратуры и отличается длительным сроком сохраняемости — не менее 15 лет.
