Назначение соединителя 2РМД27Б7Ш5В1

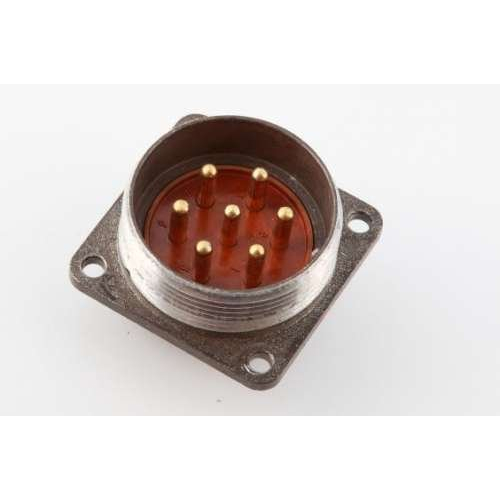

Соединитель 2РМД27Б7Ш5В1 представляет собой блочную вилку, предназначенную для соединения и разъединения электрических цепей как постоянного, так и переменного тока. Изделие применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжная коммутация цепей в составе блоков и устройств.

Конструктивно вилка имеет цилиндрическую форму и выполнена из металла с карболитовой изоляцией. Она предназначена для объёмного монтажа с резьбовой фиксацией, что обеспечивает надёжное соединение в условиях эксплуатации.

Расшифровка обозначения

Структура обозначения 2РМД27Б7Ш5В1 содержит полную информацию о типе и исполнении изделия:

• 2РМД — тип соединителя;
• 27 — условный размер корпуса;
• Б — блочный тип корпуса;
• 7 — количество контактов;
• Ш — вилка;
• 5 — обозначение сочетания контактов, все диаметром 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до +100 °С.

Технические характеристики

Электрические и эксплуатационные параметры соединителя обеспечивают его применение в ответственных цепях радиоэлектронной аппаратуры.

• Максимальная токовая нагрузка на одиночный контакт — 12 А.
• Максимальная суммарная токовая нагрузка на соединитель — 70 А.
• Максимальное рабочее напряжение — 700 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Усилие расчленения соединителей — не более 65,6 Н (7 кгс).
• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — до 500 раз.
• Срок хранения — минимум 15 лет.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких климатических и механических условиях:

• Рабочая температура окружающего воздуха — от минус 60 °С до плюс 100 °С.
• Предельная температура — от минус 60 °С до плюс 70 °С.
• Относительная влажность при +25 °С — до 98 %.
• Пиковое ударное ускорение — до 5000 метров на секунду в квадрате.
• Синусоидальная вибрация — частота от 1 Гц до 5000 Гц.

Конструктивные особенности

Металлический цилиндрический корпус с карболитовой изоляцией и резьбовая фиксация обеспечивают механическую прочность и стабильность электрического контакта при объёмном монтаже. Серебряное покрытие контактов диаметром 1,5 мм снижает переходное сопротивление и повышает надёжность коммутации.

Применение

Соединитель 2РМД27Б7Ш5В1 применяется в радиоэлектронной аппаратуре общего и специального назначения для соединения и разъединения электрических цепей постоянного и переменного тока. Благодаря устойчивости к вибрации, ударам, широкому диапазону температур и повышенной влажности изделие подходит для эксплуатации в составе блоков, работающих в сложных условиях.
