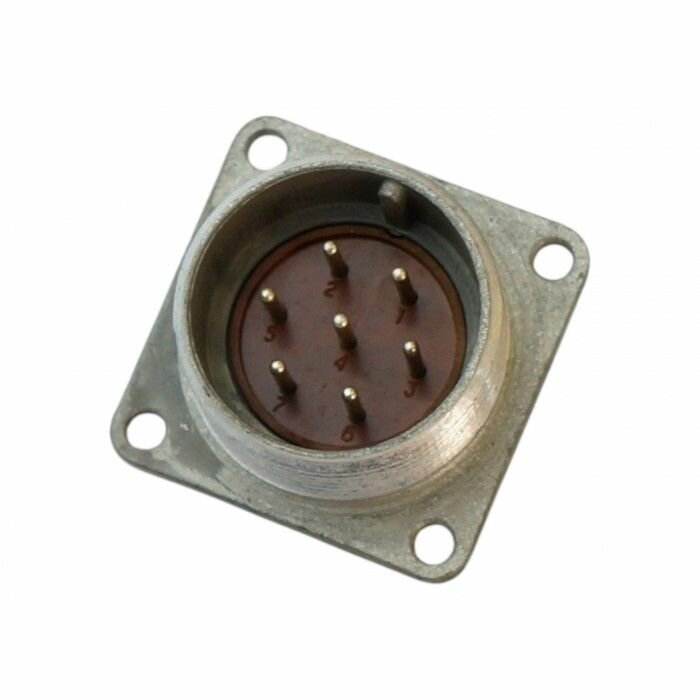

2РМД27Б7Ш5В1 90-92г «5»
Технические характеристики
2РМД27Б7Ш5В1
Разъём 2РМД27Б7Ш5В1 — это цилиндрический низкочастотный негерметичный соединитель советского/российского стандарта, относящийся к серии 2РМД (разъём малогабаритный двухрядный). Он предназначен для многократного соединения и разъединения электрических цепей постоянного и переменного тока в промышленной, радиоэлектронной, авиационной и специальной аппаратуре.
Расшифровка маркировки
2РМД — серия цилиндрического низкочастотного негерметичного разъёма.
27 — условный размер корпуса (диаметр примерно 27 мм).
Б — тип корпуса: блочная вилка (часть без кожуха, для монтажа внутри прибора).
7 — количество контактов: 7 штук.
Ш5 — сочетание контактов: все контакты диаметром 1,5 мм.
В — серебряное покрытие контактов (повышенная стабильность и хороший контакт).
1 — температурный класс: теплостойкость до +100 °C.
Основные технические параметры
Количество контактов — 7, диаметром 1,5 мм.
Максимальный ток на один контакт — до 12 А, суммарный ток соединителя — до 70 А.
Максимальное рабочее напряжение постоянного тока или амплитудное значение переменного — порядка 560–700 В.
Сопротивление контакта не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Ёмкость между соседними контактами — не более 6 пФ.
Конструкция и монтаж
Разъём имеет блочную вилку без кожуха, предназначен под монтаж внутри корпуса (внутренний монтаж).
Корпус, как правило, пластмассовый (карболит или аналог), климатическое исполнение соответствует УХЛ2.1 по ГОСТ 15150‑69 (умеренный климат, эксплуатация внутри помещений).
Соединение пары «вилка–розетка» выполняется по резьбовому принципу с фиксацией сочленённого положения.
Условия эксплуатации и надёжность
Разъём рассчитан на многократные циклы сочленения/разъединения (минимальная наработка — не менее 1000 часов).
Характеристики изоляции и механической прочности позволяют применять его в условиях вибраций и ударов, в том числе в авиационной и бортовой аппаратуре.
Описание
2РМД27Б7Ш5В1
2РМД27Б7Ш5В1: блочная вилка для надежного соединения электрических цепей
2РМД27Б7Ш5В1 — цилиндрический низкочастотный электрический соединитель серии 2РМД, предназначенный для внутреннего объемного монтажа в аппаратуре общего и специального назначения. Исполнение представляет собой блочную вилку без патрубка с резьбовой фиксацией в сочлененном положении и серебряным покрытием контактов.
Назначение разъема 2РМД27Б7Ш5В1
Разъем 2РМД27Б7Ш5В1 применяется для многоконтактного подключения электрических цепей постоянного и переменного тока. Он рассчитан на работу в радиоэлектронных устройствах, измерительном оборудовании, системах автоматики, промышленной аппаратуре и других технических комплексах, где требуется устойчивое разъемное соединение проводников.
Соединители данной серии рассчитаны на передачу сигналов и питания в цепях с частотой до 3 МГц. Резьбовое соединение помогает надежно фиксировать пару «вилка—розетка», снижая риск самопроизвольного разъединения при вибрации, ударах и длительной эксплуатации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип исполнения | Блочная вилка без патрубка |
| Серия | 2РМД |
| Условный размер корпуса | 27 |
| Количество контактов | 7 |
| Диаметр контактов | 1,5 мм |
| Покрытие контактов | Серебро |
| Способ подключения проводов | Пайка |
| Тип фиксации | Резьбовой |
| Максимальный ток на контакт | До 12 А |
| Суммарная токовая нагрузка | До 70 А |
| Максимальное рабочее напряжение | До 700 В |
| Рабочая частота | До 3 МГц |
| Сопротивление контакта | Не более 2,5 мОм |
| Сопротивление изоляции | Не менее 5000 МОм |
| Рабочая температура | От −60 до +100 °C |
| Ресурс сочленений и расчленений | До 500 циклов |
Указанные параметры делают 2РМД27Б7Ш5В1 подходящим для эксплуатации в цепях, где важны низкое переходное сопротивление, стабильность электрического контакта и механическая прочность разъемного соединения.
Особенности конструкции
Маркировка 2РМД27Б7Ш5В1 отражает ключевые конструктивные признаки изделия. Корпус условного размера 27 содержит семь контактных позиций. Контакты диаметром 1,5 мм рассчитаны на передачу тока до 12 А на один контакт, а их серебряное покрытие способствует снижению контактного сопротивления и повышению качества электрического соединения.
Разъем относится к негерметичным цилиндрическим соединителям. Он предназначен для внутреннего монтажа в защищенных корпусах оборудования. Подключение проводов выполняют пайкой к хвостовикам контактов, что обеспечивает прочное и долговечное электрическое соединение при соблюдении технологии монтажа.
Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию при соединении вилки с ответной частью. Это особенно важно при обслуживании сложных многоконтактных систем, где ошибочное подключение способно привести к некорректной работе оборудования.
Где используется 2РМД27Б7Ш5В1
Разъем 2РМД27Б7Ш5В1 может использоваться в следующих направлениях:
Блоки питания и распределения электропитания
Радиоэлектронная аппаратура
Измерительные и контрольные комплексы
Промышленные системы управления и автоматики
Приборные панели и стационарные модули
Телекоммуникационное и специальное оборудование
Узлы, работающие при вибрационных и механических нагрузках
Соединитель сохраняет работоспособность в широком температурном диапазоне и рассчитан на воздействие вибрации. Для серии также заявляется стойкость к повышенной влажности, что расширяет возможности использования в составе аппаратуры с повышенными требованиями к условиям эксплуатации.
Почему важна точная маркировка
При подборе ответной части и проектировании соединения важно учитывать полную маркировку 2РМД27Б7Ш5В1: тип корпуса, число и расположение контактов, их диаметр, покрытие, способ монтажа и конструктивное исполнение. Внешне похожие разъемы той же серии могут отличаться контактной схемой, присоединительными размерами, типом корпуса или назначением.
Перед установкой следует сверить расположение контактов с технической документацией, убедиться в совместимости с ответной частью, выбрать подходящее сечение проводников и соблюдать требования к пайке. Такой подход обеспечивает надежную работу разъема 2РМД27Б7Ш5В1 в составе электрического оборудования.
