2РМД27Б7Ш5А1: блочная вилка для надежных электрических соединений

2РМД27Б7Ш5А1 — низкочастотный цилиндрический электрический соединитель серии 2РМД, выполненный в виде блочной вилки для внутреннего объёмного монтажа. Разъём предназначен для создания разъёмных соединений в цепях постоянного и переменного тока, включая цепи переменного тока частотой до 3 МГц. Конструкция рассчитана на применение в аппаратуре, где важны вибростойкость, механическая прочность и стабильные электрические параметры.

Расшифровка маркировки

Маркировка 2РМД27Б7Ш5А1 содержит ключевую информацию о конструктивном исполнении изделия:

Таким образом, 2РМД27Б7Ш5А1 представляет собой семиконтактную блочную вилку с позолоченными штырями, предназначенную для установки на корпус, панель или приборную часть оборудования.

Основные технические параметры

Разъём 2РМД27Б7Ш5А1 рассчитан на передачу питания и управляющих сигналов в промышленной, измерительной, транспортной и специальной электронной аппаратуре.

Позолота контактных поверхностей способствует снижению переходного сопротивления и повышает стабильность соединения при длительной эксплуатации, особенно в условиях вибраций, температурных перепадов и повышенной влажности.

Конструктивные особенности

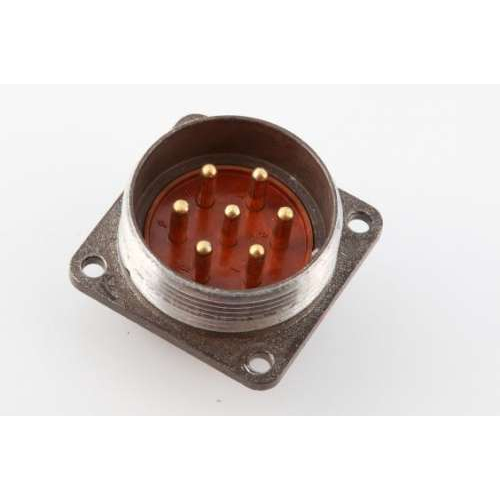

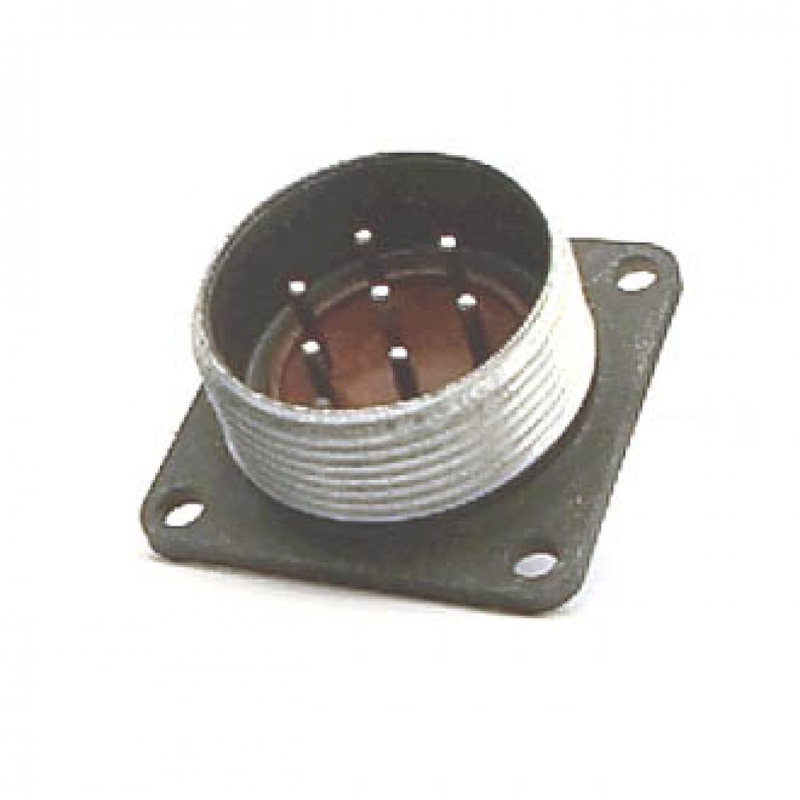

Вилка 2РМД27Б7Ш5А1 имеет металлический корпус и изоляционную контактную вставку. Блочное исполнение позволяет закреплять разъём непосредственно на панели или корпусе устройства, формируя стационарную приборную часть соединения.

Сочленение выполняется резьбовым способом, а одношпоночная поляризация исключает неправильную ориентацию вилки и ответной розетки при подключении. Это важно при монтаже многоконтактных цепей, где ошибка в положении разъёма может привести к неверному подключению питания либо управляющих линий.

Контактные хвостовики допускают подсоединение проводников сечением до 1 мм². Для достижения требуемой надёжности соединения при монтаже следует соблюдать технологию пайки или иной предусмотренный способ присоединения проводов, не допускать перегрева контактной вставки и обеспечивать разгрузку кабеля от механических усилий.

Условия эксплуатации

Соединитель 2РМД27Б7Ш5А1 относится к климатическому исполнению УХЛ и рассчитан на эксплуатацию в умеренном и холодном климате. Рабочий диапазон температур составляет от −60 до +100 °C. Конструкция допускает использование при относительной влажности до 98% при +25 °C.

Разъём устойчив к значительным механическим воздействиям:

• синусоидальной вибрации в диапазоне от 1 до 5000 Гц;

• вибрационному ускорению до 490 м/с²;

• многократным механическим ударам до 1000 м/с²;

• одиночным механическим ударам до 5000 м/с²;

• линейным ускорениям до 2000 м/с².

Такие характеристики делают 2РМД27Б7Ш5А1 подходящим для оборудования с повышенными требованиями к механической надёжности: приборных систем, шкафов управления, измерительных комплексов, транспорта, силовой электроники и специализированных устройств.

Практическое применение

Блочная вилка 2РМД27Б7Ш5А1 применяется там, где необходимо организовать компактное и многократно разъединяемое соединение между корпусом устройства и внешним кабелем. Семь контактов позволяют одновременно передавать питание, сигналы управления, дискретные команды или измерительные цепи.

При подборе ответной части необходимо учитывать не только серию и размер корпуса, но и тип контактов: для вилки со штырями требуется совместимая кабельная или приборная розетка с гнездовыми контактами. Также важно проверить совпадение схемы расположения контактов, исполнения корпуса, климатических требований и допустимой электрической нагрузки.

2РМД27Б7Ш5А1 — функциональное решение для построения надёжного разъёмного соединения на семь цепей при напряжении до 700 В и токе до 12 А на контакт. Резьбовая фиксация, одношпоночная поляризация, позолоченные контакты и устойчивость к внешним воздействиям обеспечивают его применимость в ответственных электротехнических системах.
