Назначение разъёма 2РМД27Б7ГВ1В «5»

2РМД27Б7ГВ1В «5» — это цилиндрический низкочастотный разъём (соединитель) российского производства, предназначенный для надёжного соединения электрических цепей в различных устройствах. Изделие относится к категории приборных разъёмов блочного типа и применяется там, где требуется стабильная передача электрических сигналов и питания при воздействии неблагоприятных внешних факторов.

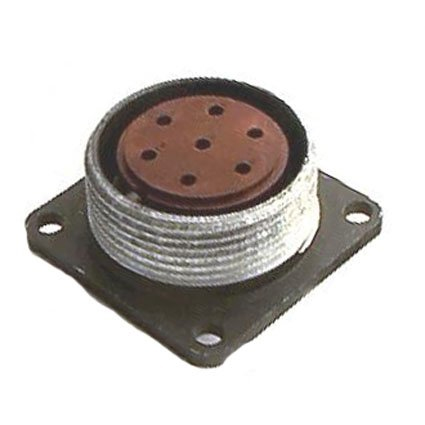

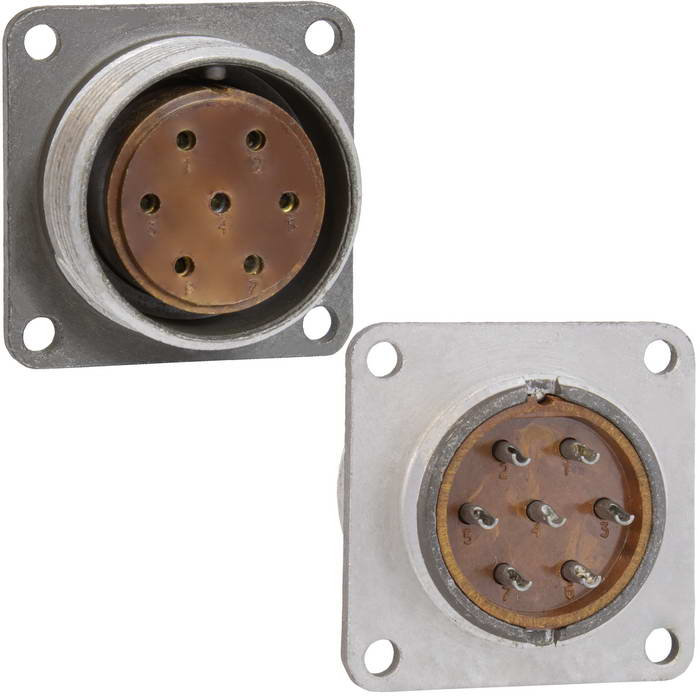

Конструктивно разъём представляет собой негерметичный приборный соединитель блочного типа (обозначение «Б») с диаметром корпуса 27 мм. Он содержит 7 контактов в сочетании «5». Обозначение ГВ1В указывает на группировку контактов и конструктивные особенности изделия. Артикул товара — 1657, категория — 2РМД27.

Подтверждённые технические особенности

Разъём рассчитан на эксплуатацию в составе ответственных электрических цепей. Ниже перечислены подтверждённые характеристики изделия.

• Максимальная токовая нагрузка — до 12 А на контакт, суммарно до 70 А.
• Рабочее напряжение — до 700 В.
• Рабочая частота — до 3 МГц.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Вибрационные нагрузки — в диапазоне от 1 до 5000 Гц.
• Линейное ускорение — до 2000 м/с².
• Рабочий диапазон температур — от минус 60 до плюс 100 °С.
• Работоспособность при повышенной влажности и при пониженном атмосферном давлении вплоть до 12 кПа.

Указанные параметры подтверждают, что соединитель способен сохранять электрическую целостность в жёстких условиях эксплуатации и обеспечивать стабильный контакт без существенных потерь.

Применение и варианты исполнения

Благодаря совокупности характеристик разъём 2РМД27Б7ГВ1В «5» востребован в отраслях, где предъявляются повышенные требования к надёжности соединений. Среди основных направлений применения — авиация, судостроение, автоматизированные системы управления (АТИ), гиромоторы, датчики давления, аксиометры и другое оборудование.

Изделие выпускается в различных вариантах исполнения, включая всеклиматическое исполнение УХЛ, предназначенное для работы в жёстких климатических условиях. Приёмка «5» подтверждает соответствие разъёма установленным требованиям качества и пригодность для использования в ответственных узлах.

Области применения

1. Авиационная техника и бортовые системы.
2. Судостроение и судовое оборудование.
3. Автоматизированные системы управления и АТИ.
4. Гиромоторы и датчики давления.
5. Аксиометры и прочие измерительные устройства.

Приёмка: «5». Диаметр корпуса: 27 мм. Число контактов: 7. Тип: негерметичный приборный блочный разъём. Категория: 2РМД27. Артикул: 1657.
