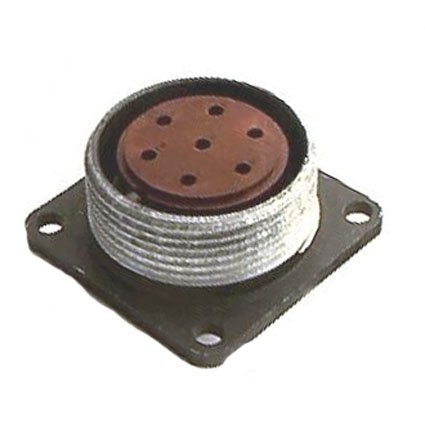

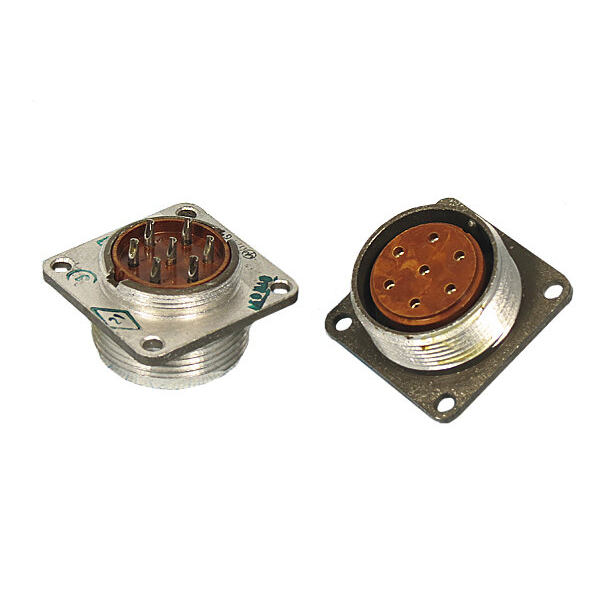

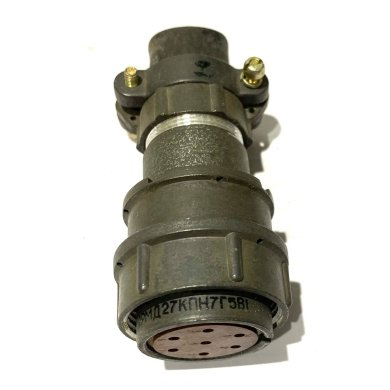

Назначение разъёма 2РМД27Б7ГВ1

2РМД27Б7ГВ1 «Исеть-5» — низкочастотный цилиндрический электрический разъём серии 2РМД, предназначенный для надёжного соединения в электрических цепях. Изделие применяется в приборах и оборудовании для передачи сигналов постоянного и переменного тока с частотой до 3 МГц.

Разъём относится к блочному (приборному) типу исполнения и предназначен для внутреннего объёмного монтажа. Модель представляет собой розетку или вилку — в зависимости от варианта исполнения — и оснащена угловым патрубком для экранированного кабеля.

Подтверждённые особенности конструкции

Корпус разъёма имеет блочное (приборное) исполнение диаметром 27 мм. Изделие несёт 7 контактов с сочетанием «5», что соответствует специфической компоновке выводов. Исполнение — всеклиматическое, с теплостойкостью до 100 градусов Цельсия.

Покрытие контактов — серебро (индекс В в обозначении), что обеспечивает низкое переходное сопротивление и хорошую проводимость. Сопротивление контактов составляет не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм.

Разъём устойчив к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц, что подтверждает его пригодность для работы в условиях повышенной механической активности.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт — до 12 А.
• Суммарная токовая нагрузка на соединитель — до 70 А.
• Рабочее напряжение — 700 В.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих частот передаваемых сигналов — до 3 МГц.
• Теплостойкость — до 100 градусов Цельсия.
• Вибрационная устойчивость — от 1 до 5000 Гц.

Приёмка и область применения

Разъём имеет приёмку «5», что подтверждает его соответствие повышенным требованиям к качеству и надёжности. Такие изделия применяются в промышленной электронике, авиации и военной технике для герметичных соединений.

Благодаря блочному корпусу диаметром 27 мм, угловому патрубку для экранированного кабеля и всеклиматическому исполнению разъём 2РМД27Б7ГВ1 подходит для внутреннего объёмного монтажа в приборах и оборудовании, где требуется стабильная передача сигналов постоянного и переменного тока, а также устойчивость к вибрации и перепадам температуры в пределах заявленных характеристик.

Краткие итоги

2РМД27Б7ГВ1 «Исеть-5» сочетает в себе низкочастотное цилиндрическое исполнение, семь контактов с серебряным покрытием, высокие токовые и изоляционные показатели, а также устойчивость к вибрации и нагреву. Изделие предназначено для ответственных соединений в электрических цепях приборов и оборудования, включая авиационную и военную технику, где предъявляются повышенные требования к надёжности и герметичности соединений.

Артикул: 1653. Категория: 2РМД27. Производитель: Исеть.
