Назначение разъема 2РМД27Б7ГВ1

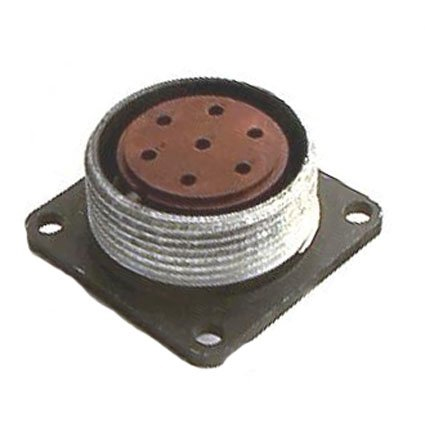

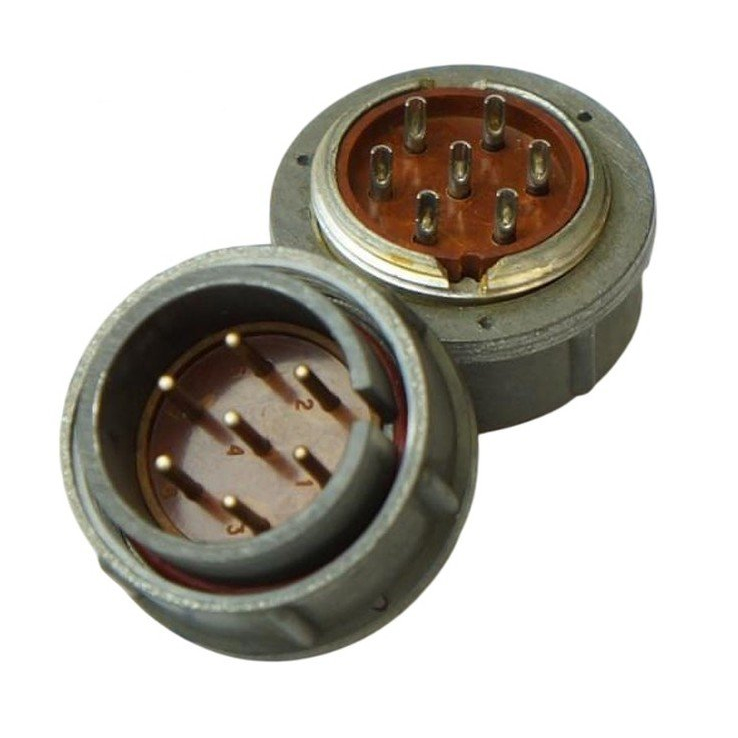

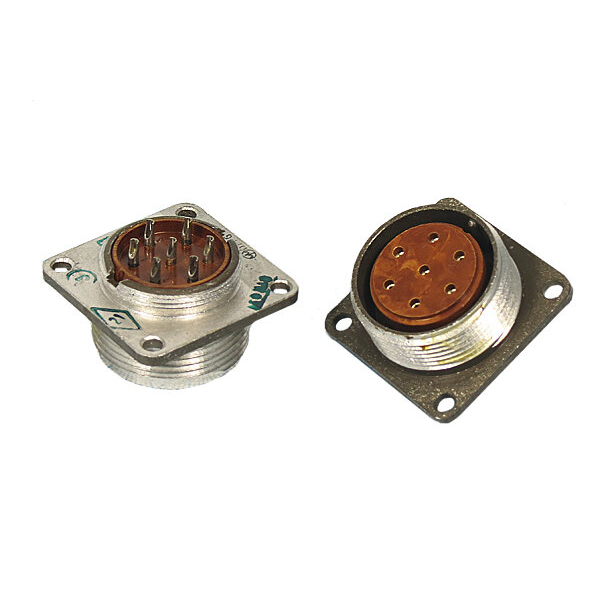

Розетка 2РМД27Б7ГВ1 производства Элекон в исполнении «5» относится к разъемам серии 2РМ общего промышленного назначения. Изделие предназначено для электрического соединения приборной и кабельной части в составе промышленного, измерительного и специального оборудования. Основная задача разъема — обеспечить надежный и стабильный контакт при передаче электрических сигналов и питания между блоками, модулями и кабельными сборками.

Артикул позиции — 1655, категория — 2РМД27. Приемка изделия выполнена по варианту «5», что подтверждает соответствие установленным требованиям для данной серии. Такой разъем востребован там, где важны стойкость к вибрации, перепадам температур и другим внешним воздействиям.

Подтвержденные технические особенности

Конструкция разъема предусматривает 7 контактов диаметром 1,5 мм. Суммарная токовая нагрузка достигает 70 А при распределении до 12 А на каждый контакт. Максимальное рабочее напряжение составляет 700 В. Эти параметры позволяют применять изделие как в слаботочных цепях управления, так и в цепях с повышенной токовой нагрузкой.

Электрические характеристики подтверждены следующими значениями:

• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность — 2300 В;
• ресурс сочленений-расчленений — 500 циклов;
• наработка — не менее 5000 часов.

Сочленение выполнено резьбовым, поляризация — одношпоночная, что исключает неправильную стыковку ответных частей. Монтаж разъема объемный, крепление проводников выполняется пайкой. Покрытие контактов — золото или серебро, возможна экранировка. Такое исполнение снижает переходное сопротивление и повышает коррозионную стойкость контактной группы.

Габариты и условия эксплуатации

Габаритные размеры розетки составляют 25 на 36 на 36 мм. Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Разъем сохраняет работоспособность в суровых условиях, включая воздействие низких и высоких температур, что делает его пригодным для аппаратуры, работающей вне отапливаемых помещений.

Применение и область использования

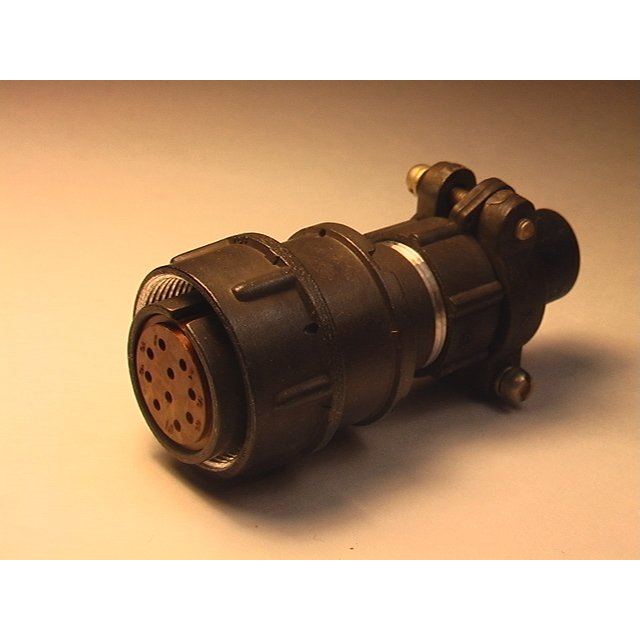

Разъемы серии 2РМД применяются в приборной и кабельной части для надежного соединения в жестких условиях эксплуатации. Изделие может использоваться как без патрубка, так и в вариантах с прямым или угловым исполнением. Это дает гибкость при компоновке кабельных сборок и монтаже в стесненных условиях.

Типичные сферы применения включают:

1. промышленное оборудование и станки;
2. приборы контроля и измерительные системы;
3. кабельные сборки и соединительные линии;
4. устройства, работающие при повышенных требованиях к вибро- и термостойкости.

Характерный корпус оливкового цвета и золотистые контакты соответствуют внешнему облику серии 2РМД. При подборе ответной части следует учитывать число контактов, диаметр контактов и тип поляризации, чтобы обеспечить корректное сочленение. Исполнение «5» и приемка по данному варианту подтверждают пригодность разъема для ответственных применений, где недопустимы сбои соединения.
