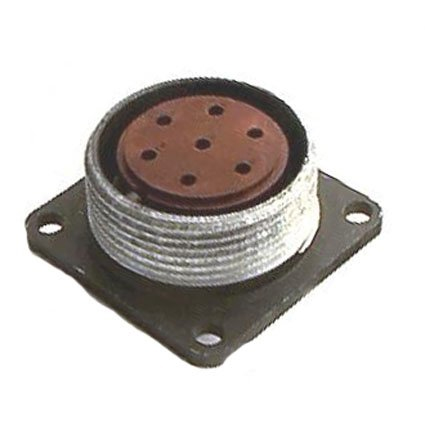

2РМД27Б7ГВ1 — это низкочастотный цилиндрический разъём серии 2РМД, блочного (приборного) исполнения, предназначенный для соединения электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения.

Назначение и серия

• Относится к серии 2РМД — цилиндрические негерметичные низкочастотные соединители для длинных электрических цепей.

• Применяется в приборостроении, промышленной электронике, различной аппаратуре, где требуется многократное сочленение/расчленение разъёмов.

Конструктивное исполнение

• Тип корпуса: блочный (приборный), устанавливается на панель/шасси оборудования.

• Размер корпуса 27 — условный габарит, диаметр посадочного отверстия около 27 мм.

• Количество контактов: 7, часть соединителя — розетка (гнездовые контакты).

• Контакты имеют цилиндрическую форму, диаметр контактов в подобных исполнениях 1–1,5 мм (для серии 2РМ/2РМД).

• Покрытие контактов, как правило, серебро (буква «В» в конце обозначения для аналогичных модификаций).

• Корпус металлический, изолятор — карболит или аналогичный термостойкий изолирующий материал.

Электрические параметры

Для типового исполнения 2РМД27Б7Г… (аналогично 2РМДТ27Б7Г5В1В):

• Максимальное рабочее напряжение: до 560–700 В в зависимости от конкретной модификации.

• Токовая нагрузка: порядка 10–12 А на контакт и до ~70 А суммарно для соединителя (для исполнения с контактами 1,5 мм).

• Сопротивление изоляции: не менее 1000–5000 МОм при нормальных условиях.

• Электрическая прочность изоляции: испытательное напряжение до 2300 В.​

Механика и надёжность

• Число сочленений/расчленений: около 500 циклов.

• Минимальная наработка: порядка 5000 часов.

• Масса аналогичного разъёма типоразмера 27 с 7 контактами — порядка 29–31 г.

• Разъём рассчитан на работу при синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 490 м/с², выдерживает многократные и одиночные удары высокой амплитуды.

Климатическое исполнение и температурный диапазон

• Теплостойкость: до +100 °С. +3

• Рабочий температурный диапазон для серии 2РМ/2РМД обычно от −60 до +100 °С.

• Климатическое исполнение — всеклиматическое (буква «В» в конце обозначения близких модификаций).

Расшифровка обозначения (по аналогам серии)

На примере типичного обозначения 2РМД27Б7Г5В1В:

• «2РМД» — тип соединителя, цилиндрический низкочастотный негерметичный.

• «27» — размер корпуса.

• «Б» — блочный (приборный) корпус.
