Назначение соединителя 2РМД27Б7ГА1 «5»

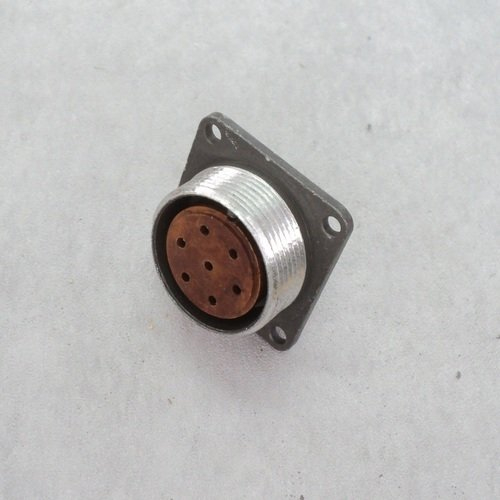

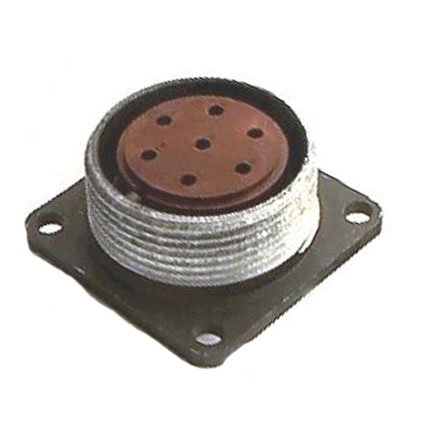

Соединитель 2РМД27Б7ГА1 «5» представляет собой цилиндрический низкочастотный негерметичный разъём серии 2РМД с блочным (приборным) корпусом. Его основное назначение — надёжное соединение и разъединение электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Изделие применяется там, где требуется стабильный электрический контакт при многократных сочленениях и расчленениях, а также при воздействии вибрационных и климатических нагрузок.

Блочное исполнение корпуса позволяет устанавливать соединитель непосредственно на плату, панель или в состав прибора, что делает его удобным элементом для приборной компоновки. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственных узлах промышленной электроники.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его электрические и эксплуатационные свойства.

• Условный размер корпуса — 27 миллиметров.
• Количество контактов — 7, сочетание 7: диаметры 1,5 миллиметра, 2 миллиметра и 3 миллиметра.
• Покрытие контактов — золото (обозначение ГА), форма контактов — прямые.
• Максимальное рабочее напряжение — от 560 до 700 вольт.
• Сопротивление изоляции — не менее 5000 мегаом.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Тип соединения — резьбовая фиксация с одношпоночной поляризацией, исключающей неправильное сочленение.
• Климатическое исполнение — УХЛ2.1, работа в нормальных климатических условиях.

Конструкция выдерживает вибрационные воздействия и повышенную влажность: до 98 процентов при температуре плюс 40 градусов Цельсия. Допускается эксплуатация в условиях пониженного атмосферного давления. Металлический корпус обеспечивает механическую прочность и защиту контактной группы от внешних воздействий.

Особенности контактной системы

Сочетание контактов с разными диаметрами — 1,5 миллиметра, 2 миллиметра и 3 миллиметра — позволяет коммутировать цепи с различной токовой нагрузкой в одном соединителе. Золотое покрытие контактов снижает переходное сопротивление и повышает устойчивость к окислению, что особенно важно при длительной эксплуатации и в условиях повышенной влажности. Прямая форма контактов упрощает монтаж и обеспечивает предсказуемое усилие сочленения.

Механическая фиксация и поляризация

Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации, а одношпоночная поляризация гарантирует единственно возможное взаимное положение ответных частей. Это снижает риск повреждения контактов при сборке и упрощает обслуживание оборудования.

Применение

Соединитель 2РМД27Б7ГА1 «5» используется в промышленной электронике, приборостроении и оборудовании, работающем в нормальных климатических условиях. Он востребован в составе блоков управления, измерительных приборов, систем автоматики и другого оборудования, где требуется блочный монтаж и надёжная коммутация цепей постоянного и переменного тока.

Благодаря металлическому корпусу и блочному исполнению соединитель удобно устанавливать на плату или панель, что упрощает сборку и последующее обслуживание изделия. Допустимость работы при пониженном давлении и высокой влажности расширяет область применения, включая установки, эксплуатируемые в сложных климатических условиях в пределах исполнения УХЛ2.1.

Условия эксплуатации

1. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
2. Относительная влажность — до 98 процентов при плюс 40 градусов Цельсия.
3. Повышенная вибрация — изделие сохраняет работоспособность.
4. Пониженное атмосферное давление — эксплуатация допускается.
5. Климатическое исполнение — УХЛ2.1 для нормальных климатических условий.

Таким образом, 2РМД27Б7ГА1 «5» сочетает электрическую надёжность, механическую прочность и удобство приборного монтажа, что делает его подходящим решением для ответственных узлов коммутации в промышленной и приборной технике.
