Назначение и область применения

Розетка блочная 2РМД27Б7Г5В1 представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока в составе промышленного оборудования, телемеханических комплексов и радиоэлектронной аппаратуры. Изделие относится к серии 2РМД и используется преимущественно для внутреннего объёмного монтажа, когда розетка устанавливается непосредственно внутри корпуса прибора или блока, а не на его внешней поверхности. Такое исполнение обеспечивает компактное размещение разъёма, защиту контактной группы от внешних механических воздействий и удобство подключения при компоновке узлов аппаратуры.

Соединитель рассчитан на работу в электрических цепях с напряжением до 700 В переменного или постоянного тока. Максимальный рабочий ток на один контакт достигает 12 А, при этом суммарный ток по всем семи контактам может составлять до 70 А. Эти параметры позволяют применять розетку в силовых и сигнальных линиях промышленной автоматики, контрольно-измерительных системах, устройствах телемеханики и другом оборудовании, где требуется стабильное соединение с умеренными токовыми нагрузками.

Конструктивные особенности

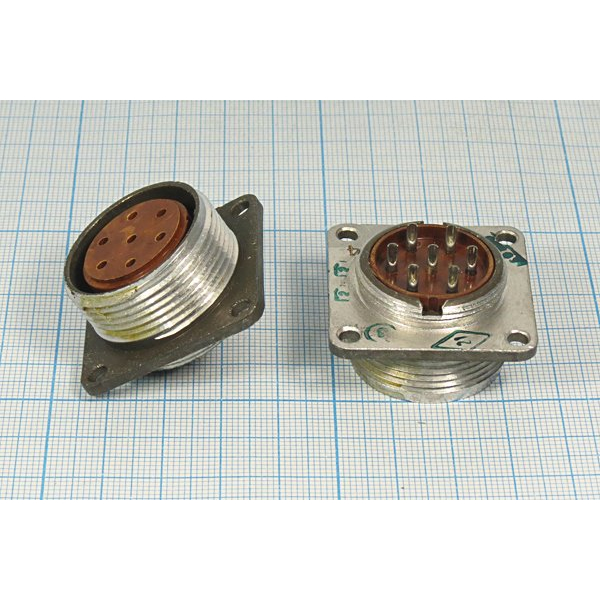

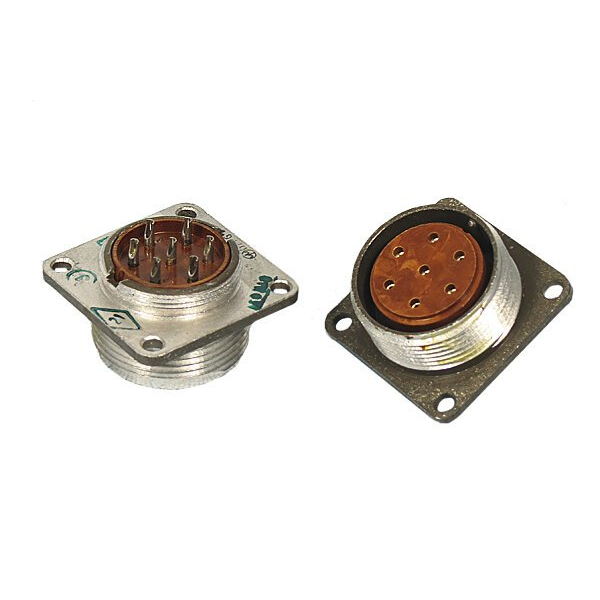

Розетка 2РМД27Б7Г5В1 выполнена в блочном исполнении без кабельного патрубка, что упрощает монтаж внутри приборных отсеков. Корпус изделия изготавливается из карболита или аналогичного термостойкого диэлектрического материала, устойчивого к нагреву и механическим нагрузкам. Фиксация ответной части разъёма осуществляется по резьбовому соединению гнездо-штекер, что гарантирует плотное прилегание контактов и исключает самопроизвольное разъединение при вибрациях.

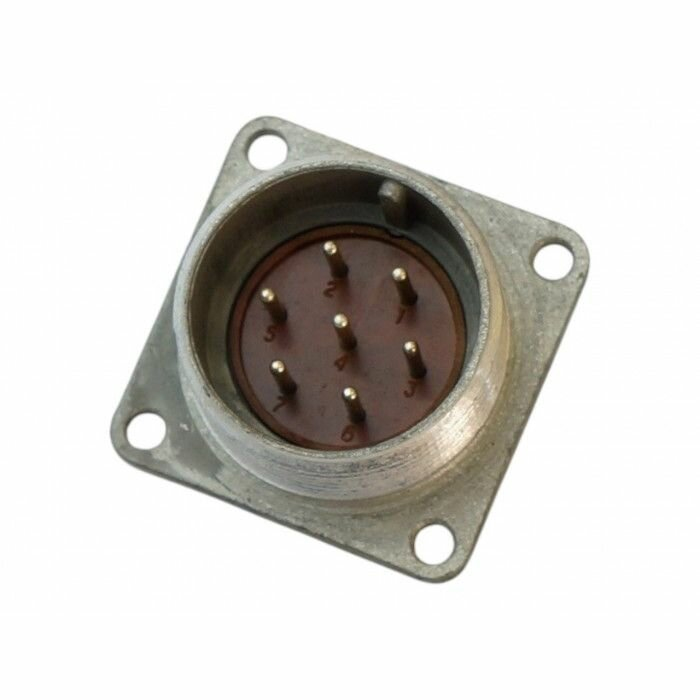

Контактная группа включает семь цилиндрических контактов диаметром 1,5 мм, покрытых серебром. Серебряное покрытие снижает переходное сопротивление, которое составляет не более 2,5 мОм, что обеспечивает минимальные потери и стабильную передачу электрического сигнала. Конструкция разъёма негерметичная, поэтому установка предполагается внутри защищённых корпусов оборудования, где отсутствует прямое воздействие влаги и агрессивных сред.

Расшифровка условного обозначения

• 2РМД — серия низкочастотных цилиндрических разъёмов
• 27 — условный размер корпуса
• Б — розетка блочная, приборная, без кожуха
• 7 — количество контактов
• Г — негерметичное исполнение для внутреннего монтажа
• 5 — климатическое исполнение УХЛ 2.1
• В — покрытие контактов серебром
• 1 — температурный класс 1, рабочая температура до +100 градусов Цельсия

Технические характеристики и условия эксплуатации

Изделие соответствует техническим условиям АШДК.434410.062ТУ и предназначено для эксплуатации в климатическом исполнении УХЛ 2.1. Это означает возможность применения в условиях умеренного и холодного климата при размещении в помещениях с искусственно регулируемыми климатическими условиями. Максимальная рабочая температура составляет +100 градусов Цельсия, что позволяет использовать розетку в оборудовании с повышенным тепловыделением.

Электрические параметры разъёма гарантируют стабильную работу при напряжении до 700 В и токе до 12 А на контакт. Сопротивление контактов не превышает 2,5 мОм, что соответствует требованиям к низкочастотным соединителям промышленного назначения. Розетка 2РМД27Б7Г5В1 совместима с ответными вилками серии 2РМД27, имеющими аналогичный условный размер корпуса 27 и семь контактов, что упрощает подбор комплектующих при проектировании и ремонте аппаратуры.

Благодаря продуманной конструкции и серебряному покрытию контактов соединитель обеспечивает надёжное электрическое соединение в течение длительного срока эксплуатации. Отсутствие кабельного патрубка делает розетку особенно удобной для стационарного монтажа внутри приборов, где подключение проводов выполняется непосредственно к контактным выводам с обратной стороны корпуса. Это решение широко востребовано при производстве щитового оборудования, блоков управления и распределительных устройств.
