Назначение и область применения

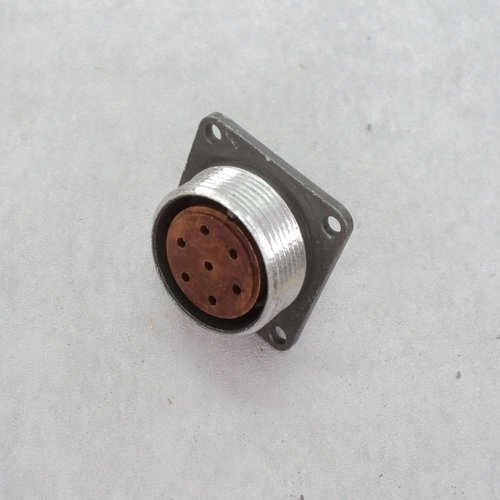

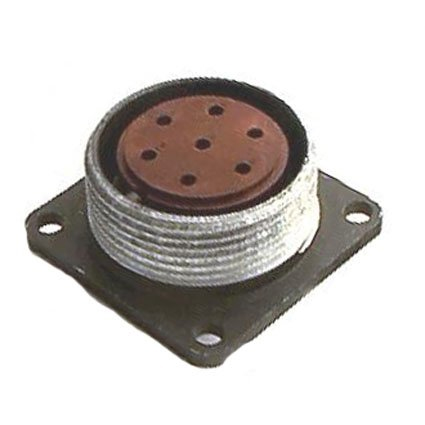

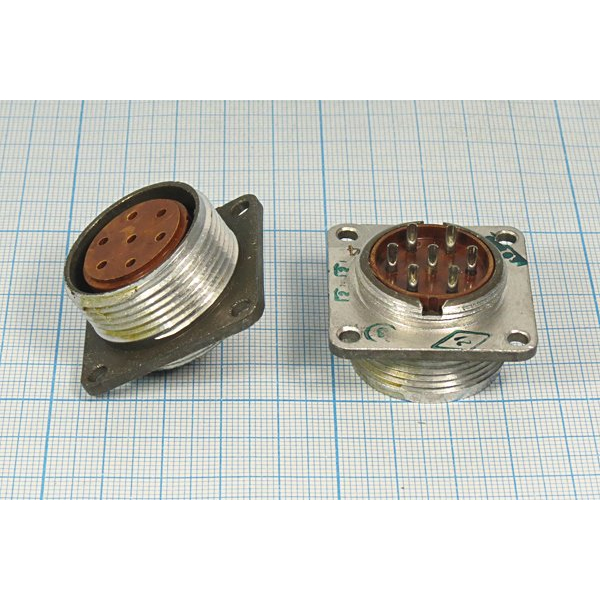

2РМД27Б7Г5В1 «5» — это блочная розетка, входящая в состав серии соединителей типа 2РМД. Изделие предназначено для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Розетка применяется там, где требуется компактное, надёжное и многоразовое сочленение кабельных линий с ответными вилками, а также стабильная работа при воздействии широкого спектра внешних факторов.

Конструктивно розетка выполнена в блочном корпусе, что позволяет закреплять её непосредственно на панели или в составе блока аппаратуры. Сочленение с ответной частью — резьбовое, а поляризация корпусов — одношпоночная, что исключает неправильное подключение и обеспечивает ориентированное совмещение контактов.

Подтверждённые характеристики

Каждая характеристика соединителя подтверждается маркировкой и данными каталога. Условный размер соединителя — 27, тип корпуса — Б (блочный), часть соединителя — Г (розетка). Розетка содержит 7 контактов, обозначение сочетания контактов — 5, то есть все контакты диаметром 1,5 мм. Покрытие контактов — серебро, теплостойкость — до плюс 100 градусов Цельсия.

Основные электрические параметры:

• Максимальная токовая нагрузка на одиночный контакт — 12 ампер.
• Суммарная токовая нагрузка на соединитель — 70 ампер.
• Максимальное рабочее напряжение — 700 вольт.
• Максимальное испытательное напряжение в нормальных климатических условиях — 2300 вольт.
• Сопротивление контактов — не более 2,5 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом.
• Ёмкость между контактами — не более 6 пикофарад.
• Усилие расчленения соединителей — не более 65,6 ньютона (7 килограмм-сил).
• Число сочленений и расчленений — 500.
• Минимальная наработка — 1000 часов и 5000 часов.
• Минимальный срок сохраняемости — 15 лет.
• Масса — не более 29,5 грамма.
• Габаритные размеры — 36 на 36 на 25 миллиметров.

Условия эксплуатации

Розетка рассчитана на работу в жёстких климатических и механических условиях. Температура окружающей среды составляет от минус 60 до плюс 100 градусов Цельсия в рабочем режиме и от минус 60 до плюс 70 градусов Цельсия в предельном режиме. Смена температур — от минус 60 до плюс 180 градусов Цельсия. Относительная влажность при плюс 25 градусах Цельсия достигает 98 процентов.

По атмосферному давлению нормируются пониженное рабочее давление 133,32 на 10 в минус четвёртой степени паскаля (10 в минус третьей степени миллиметра ртутного столба), предельное — 12 килопаскалей (90 миллиметров ртутного столба), а также повышенное рабочее давление 506 килопаскалей (5 килограмм-сил на квадратный сантиметр).

По механическим воздействиям заявлены следующие параметры:

• Синусоидальная вибрация — диапазон частот от 1 герца до 5000 герц, амплитуда ускорения 490 метров на секунду в квадрате.
• Акустический шум — диапазон частот от 50 герц до 10 килогерц, уровень звукового давления 170 децибел.
• Механический удар многократного действия — пиковое ударное ускорение 1000 метров на секунду в квадрате, длительность от 1 до 5 миллисекунд.
• Механический удар одиночного действия — пиковое ударное ускорение 5000 метров на секунду в квадрате, длительность от 0,1 до 2 миллисекунд.
• Линейное ускорение — 2000 метров на секунду в квадрате.

Совместимость и монтаж

Климатическое исполнение розетки — умеренный и холодный климат (УХЛ2.1). Хвостовики контактов допускают присоединение проводов сечением не более 1 квадратного миллиметра. Для сочленения с розеткой 2РМД27Б7Г5В1 «5» применяются ответные части — вилки серии 2РМД27: 2РМД27К7Ш5А1, 2РМД27К7Ш5В1, 2РМД27КПН7Ш5А1, 2РМД27КПН7Ш5В1, 2РМД27КПЭ7Ш5А1, 2РМД27КПЭ7Ш5В1, 2РМД27КУН7Ш5А1, 2РМД27КУН7Ш5В1, 2РМД27КУЭ7Ш5А1.

Артикул изделия — 1651, категория — 2РМД27. Приёмка — «5». Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует. Розетка поставляется как отдельный соединитель; сведения о комплектации, гарантии, стране производства и наличии в данных не приведены.
