Назначение соединителя

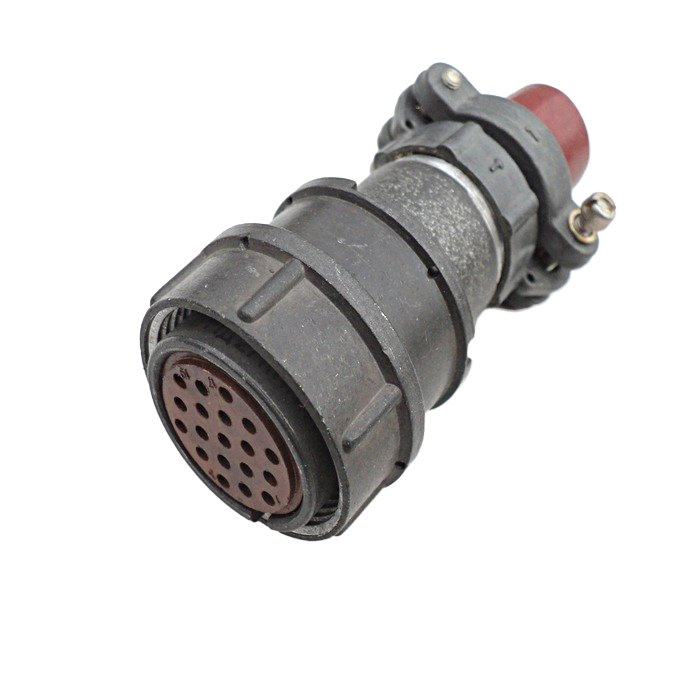

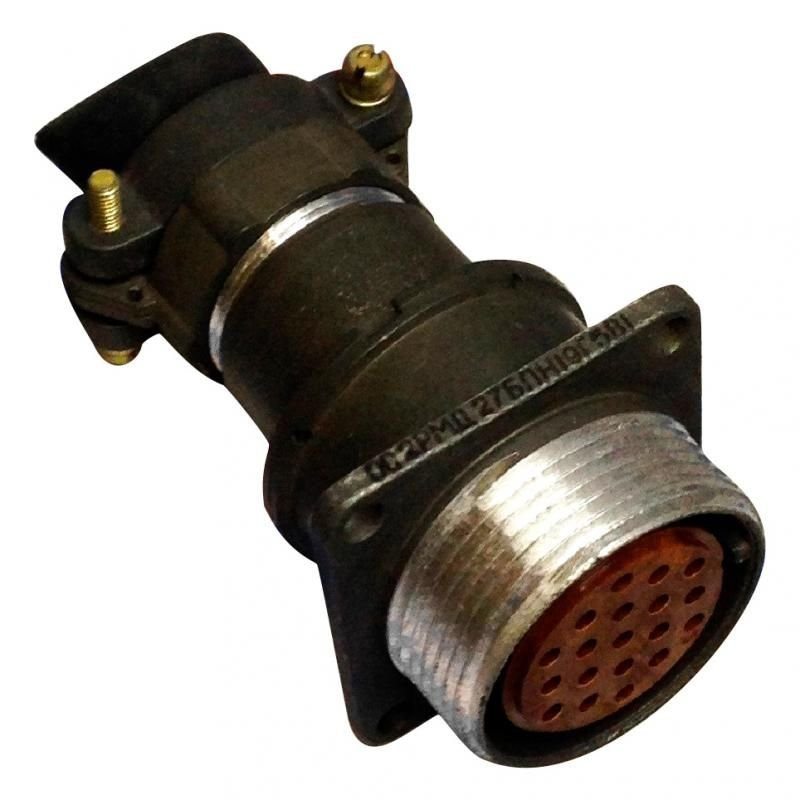

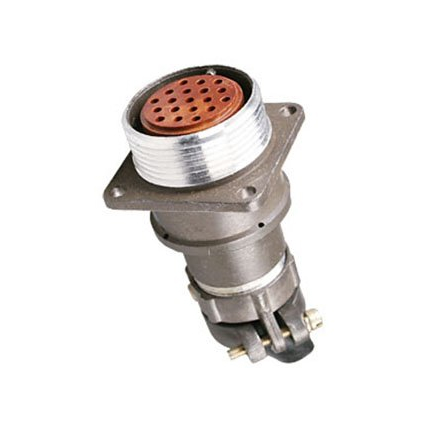

2РМД27Б19ШВ1В «5» — цилиндрический низкочастотный электрический соединитель ряда 2РМД, предназначенный для соединения и разъединения цепей постоянного и переменного тока в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Изделие выполнено по определённой приёмке и с заданным сочетанием контактов, что подтверждается маркировкой «5» в обозначении.

Расшифровка условного обозначения

Обозначение построено по стандартной схеме ряда 2РМД и содержит следующие сведения:

• 2РМД — тип изделия: цилиндрический низкочастотный электрический соединитель.
• 27 — условный размер корпуса; посадочный диаметр составляет около 27 мм.
• Б — блочный (приборный) корпус, предназначенный для монтажа на панели или печатной плате.
• 19 — количество контактов: соединитель 19-контактный.
• Ш — вилка, то есть часть, которая вставляется в розетку.
• В — покрытие контактов серебром.
• 1В — теплостойкость 100 градусов Цельсия и всеклиматическое исполнение, соответствующее классу В2.1 по ГОСТ 15150-69.
• «5» — дополнительный номер в конце, указывающий на группу технических условий и категорию качества и контроля по ГЕ0.364.126ТУ, то есть ОТК или ВП-исполнение со специальным уровнем контроля и надёжности.

Конструктивные и электрические особенности

Соединитель относится к типономиналу 2РМД(Т)27Б19. Он имеет 19 контактов, при этом диаметр контактных хвостовиков составляет около 1,5 мм. Соединение резьбовое, корпус металлический, поляризация выполнена по одному шпону. Герметичность у данного соединителя не предусмотрена. Подключение проводов осуществляется пайкой или обжимом к хвостовикам извлекаемых контактов.

По электрическим параметрам типономинал рассчитан на предельное амплитудное напряжение до 560 В постоянного или переменного тока и на расчётную частоту до 3 МГц. Максимальный ток составляет порядка 7 А на отдельный контакт и до примерно 110 А суммарно на весь соединитель в допустимом тепловом режиме.

Климатические характеристики

Диапазон рабочих температур окружающего воздуха ориентировочно составляет от минус 60 до плюс 100 градусов Цельсия. Кратковременно возможны броски температуры до плюс 150 градусов Цельсия. Исполнение относится к всеклиматическому классу В2.1 по ГОСТ 15150-69, что позволяет применять изделие в различных климатических зонах.

Применение и монтаж

Соединитель монтируется как внутренний приборный разъём — непосредственно на панели или на печатной плате, без патрубка либо с прямым патрубком. Для кабельной части применяется соответствующая розетка, кабельная, с прямым или угловым патрубком. Благодаря блочному исполнению изделие удобно для объёмного монтажа внутри радиоэлектронной аппаратуры.

Заявленные гарантийный срок хранения и ресурс, как правило, рассчитаны на 15 лет хранения и тысячи часов наработки в нормальных режимах. Это делает соединитель пригодным для ответственных промышленных и военных применений.

Ключевые подтверждённые параметры

1. Количество контактов — 19.
2. Диаметр контактных хвостовиков — около 1,5 мм.
3. Предельное амплитудное напряжение — до 560 В.
4. Расчётная частота — до 3 МГц.
5. Максимальный ток на контакт — порядка 7 А.
6. Суммарный ток на соединитель — до примерно 110 А в допустимом тепловом режиме.
7. Рабочая температура — ориентировочно от минус 60 до плюс 100 градусов Цельсия.
8. Покрытие контактов — серебро.
9. Тип корпуса — блочный (приборный), вилка.
10. Приёмка — «5» по ГЕ0.364.126ТУ.
