Назначение разъёма

2РМД27Б19ШВ1 (вариант производства Лтава, приёмка «5») — цилиндрический электрический разъём герметичного типа, предназначенный для надёжного соединения в низкочастотных электрических цепях. Изделие применяется там, где требуется стабильная передача сигнала при воздействии влаги, вибрации и других неблагоприятных факторов окружающей среды. Герметичная конструкция обеспечивает защиту контактной группы от проникновения пыли и воды, что делает разъём пригодным для эксплуатации в жёстких условиях.

Разъём входит в серию 2РМД и выпускается ОАО «Лтава» (Полтавский электромеханический завод, Украина). Он относится к классу блочных разъёмов без кожуха и монтируется непосредственно на панель или в состав аппаратуры.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМД27Б19ШВ1 несёт в себе полную информацию о типе и параметрах изделия. Ниже приведены подтверждённые особенности, следующие из маркировки:

• Корпус диаметром 27 мм — индекс «27» в обозначении.
• Блочное исполнение без кожуха — индекс «Б».
• 19 штыревых контактов — индекс «19Ш».
• Покрытие контактов — серебро, что обозначено индексом «ШВ».
• Вид приёмки — «5», то есть заводской контроль повышенной надёжности.

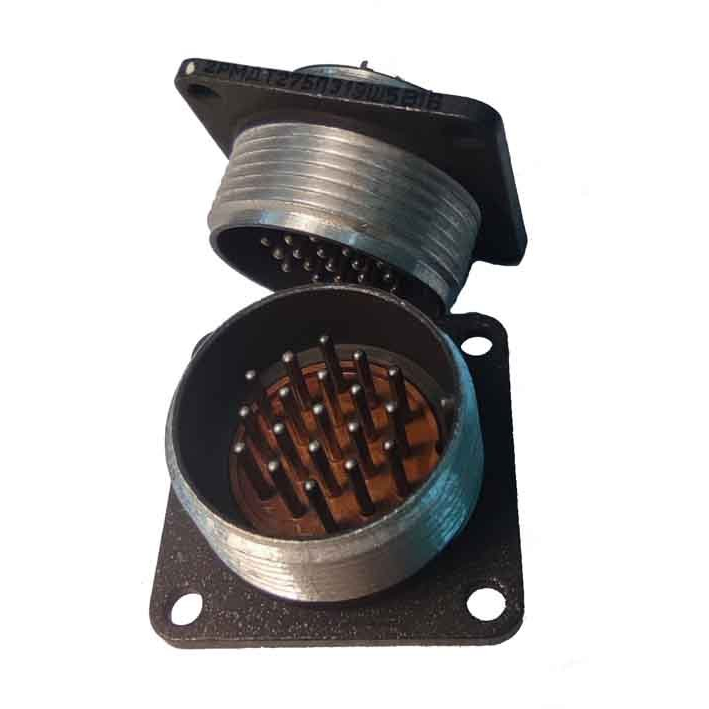

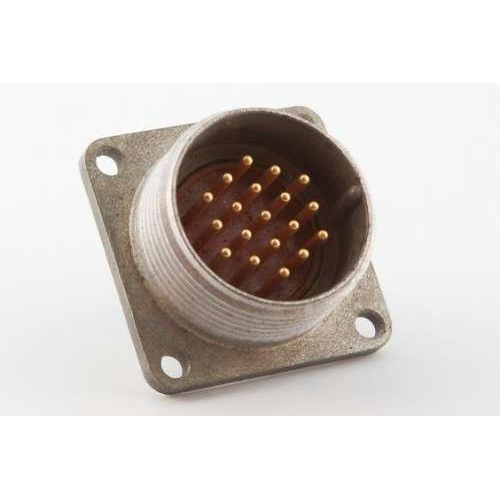

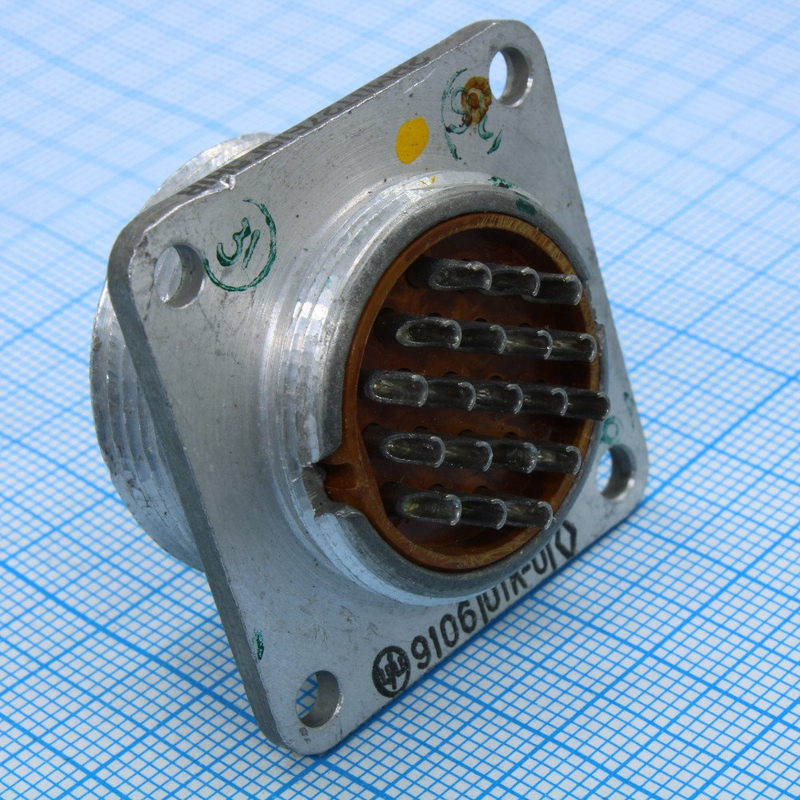

Типовой внешний вид такого разъёма — чёрный цилиндрический корпус со множеством штырей, монтажным фланцем и резьбовым кольцом, которое обеспечивает герметичное соединение ответных частей. Блочная часть без кожуха упрощает компоновку внутри прибора и снижает занимаемый объём.

Полная маркировка изделия может записываться как 2РМД27Б19Ш5В1, а в некоторых вариантах — как 2РМДТ27Б19Ш5В1В. Указание «Лтава «5»» в названии товара одновременно сообщает о предприятии-изготовителе и о виде приёмки.

Применение и условия эксплуатации

Разъём используется в промышленной электронике, авиационной и военной технике, а также в оборудовании, работающем при повышенной влажности или вибрации. Герметичность соединения позволяет применять его в составе устройств, к которым предъявляются требования по защите от внешней среды.

По своим характеристикам изделие соответствует стандартам советских и российских разъёмов серии 2РМДТ и 2РМД и предназначено для передачи сигналов с частотами до нескольких килогерц. Это низкочастотный разъём, ориентированный на надёжную коммутацию цепей управления, питания и сигнализации в составе ответственной аппаратуры.

Совместимость и аналоги

В качестве функциональных аналогов могут рассматриваться разъёмы серии 2РМ других заводов-изготовителей, например изделия серии 2РМТ. При подборе замены следует учитывать совпадение присоединительных размеров, числа и типа контактов, а также вида приёмки, поскольку от этих параметров зависит взаимозаменяемость в конкретном изделии.

Краткая сводка характеристик

1. Тип: цилиндрический электрический разъём герметичного типа.
2. Серия: 2РМД.
3. Производитель: ОАО «Лтава» (Полтавский электромеханический завод, Украина).
4. Диаметр корпуса: 27 мм.
5. Исполнение: блочное, без кожуха.
6. Количество и тип контактов: 19 штыревых.
7. Покрытие контактов: серебро.
8. Вид приёмки: «5» — заводской контроль повышенной надёжности.

Артикул изделия — 1647, категория — 2РМД27. Разъём поставляется в исполнении, соответствующем указанной маркировке, и предназначен для монтажа в составе низкочастотных электрических цепей ответственного назначения.
