Назначение соединителя 2РМД27Б19ШВ1

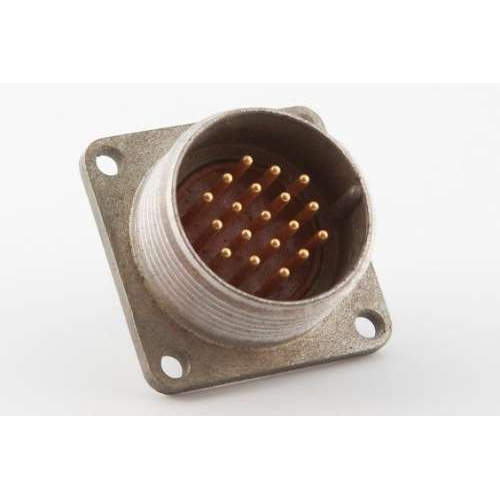

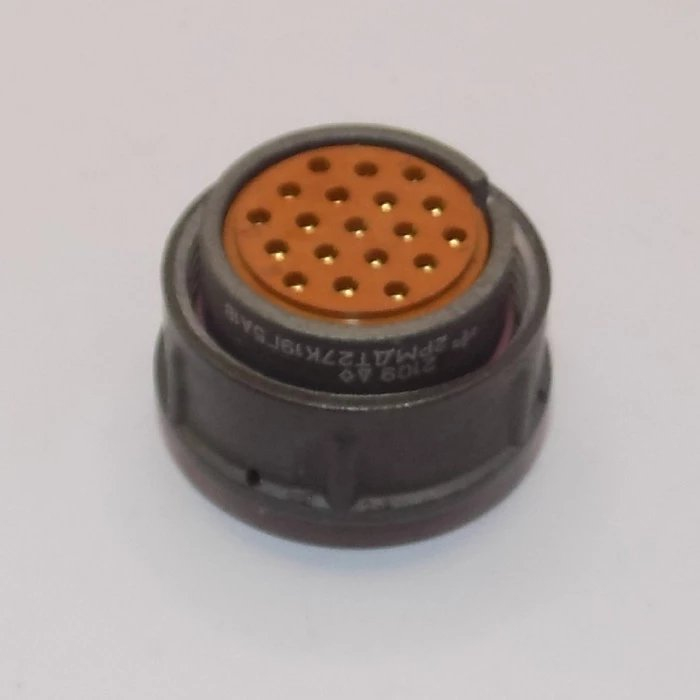

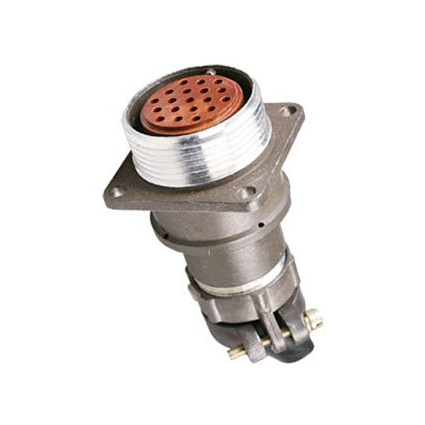

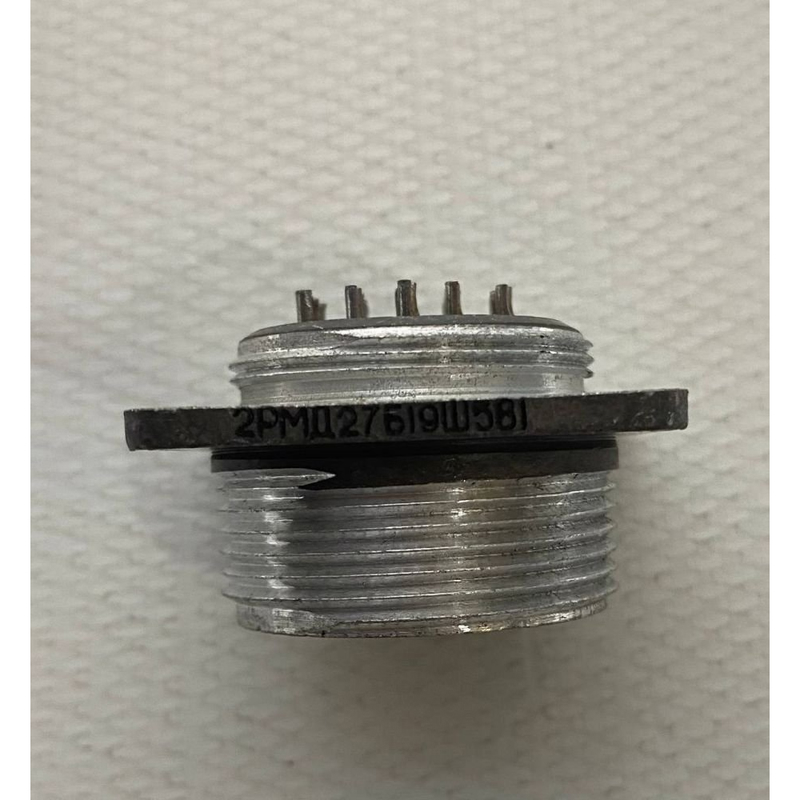

2РМД27Б19ШВ1 Элекон «5» — цилиндрический низкочастотный электрический соединитель российского производства, выпускаемый компанией «Элекон». Изделие относится к серии 2РМД и предназначено для соединения и коммутации электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Разъём применяется там, где требуется надёжный низкочастотный контакт, устойчивый к вибрационным и ударным нагрузкам, а также к воздействию климатических факторов.

Модификация имеет маркировку «5», которая в номенклатуре VirtueMart отнесена к параметру «Приемка». Это указывает на то, что изделие прошло приёмочные испытания по соответствующей категории и может использоваться в ответственных изделиях, включая бортовую и специальную технику.

Расшифровка обозначения 2РМД27Б19ШВ1

Обозначение изделия построено по стандартной для серии 2РМД схеме и содержит полную информацию о конструкции и параметрах соединителя:

• 2РМД — серия цилиндрических низкочастотных разъёмов;
• 27 — условный размер корпуса, определяющий габаритный диаметр и рисунок расположения контактов;
• Б — вид корпуса, обычно панельное исполнение, то есть монтаж на блок или панель;
• 19 — количество контактов в соединителе;
• Ш — часть соединителя, как правило вилка со штыревыми контактами, монтируемая на блок или панель;
• В — серебряное покрытие контактов, обеспечивающее повышенную коррозионную стойкость и хорошие электрические характеристики;
• 1 — теплостойкость до плюс 100 градусов Цельсия;
• «5» — обозначение сочетания контактов, обычно соответствующее набору контактных пар диаметром около 1,5 мм, рассчитанных на ток до примерно 7 ампер на контакт.

Подтверждённые технические особенности

Соединитель 2РМД27Б19ШВ1 выполнен в негерметичном исполнении и относится к классу низкочастотных разъёмов. Климатическое исполнение — всеклиматическое: рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. При смене температур допускаются более жёсткие режимы, вплоть до плюс 130–150 градусов Цельсия в испытательных условиях.

Механическая стойкость серии рассчитана на высокую вибрационную и ударную нагрузку, измеряемую единицами g. Это позволяет применять разъёмы в бортовой и военной технике.

Электрические параметры изделия включают типовую максимальную токовую нагрузку на одиночный контакт порядка 7 ампер, рабочее напряжение до нескольких сотен вольт — около 500–560 вольт. Переходное сопротивление контакта составляет единицы миллиом, а сопротивление изоляции — не менее сотен мегаом.

Область применения

Разъём 2РМД27Б19ШВ1 используется для межблочного соединения устройств в радиоэлектронной аппаратуре. Типовые направления применения включают аппаратуру связи, измерительные приборы, промышленную автоматику и военную технику. Во всех этих областях востребован надёжный низкочастотный контактный разъём с хорошей вибростойкостью и всеклиматическим исполнением.

Благодаря панельному исполнению и серебряному покрытию контактов соединитель удобен для стационарного монтажа на блоках и панелях, где необходимо обеспечить стабильную коммутацию цепей при воздействии внешних механических и климатических факторов.
