Назначение разъёма 2РМД27Б19ШВ1 «5»

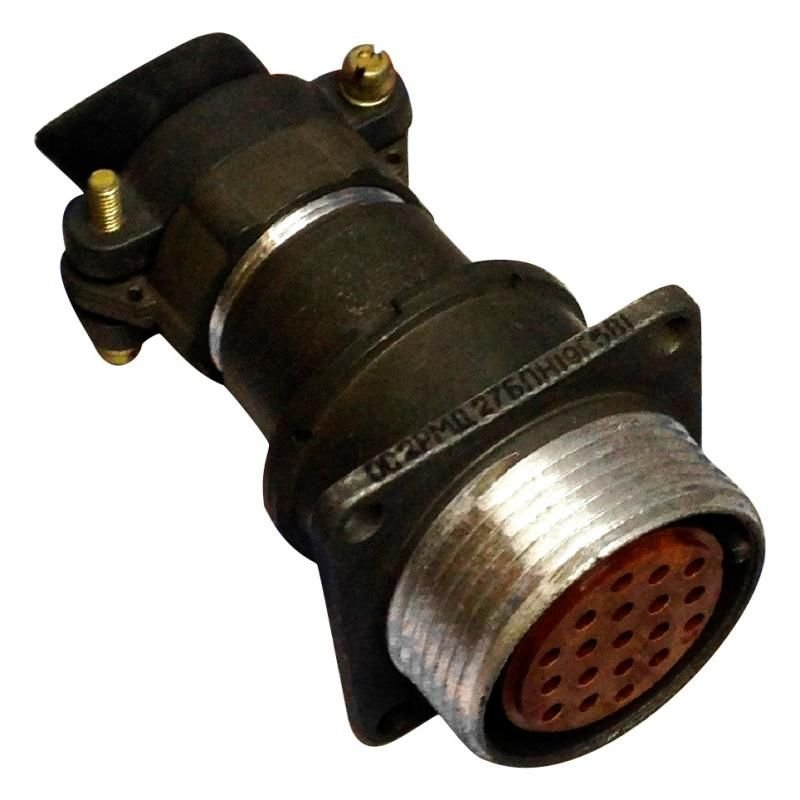

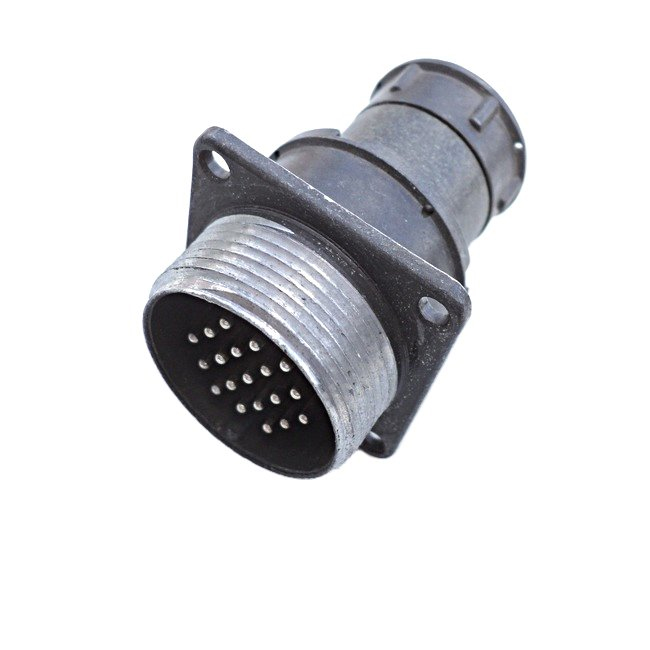

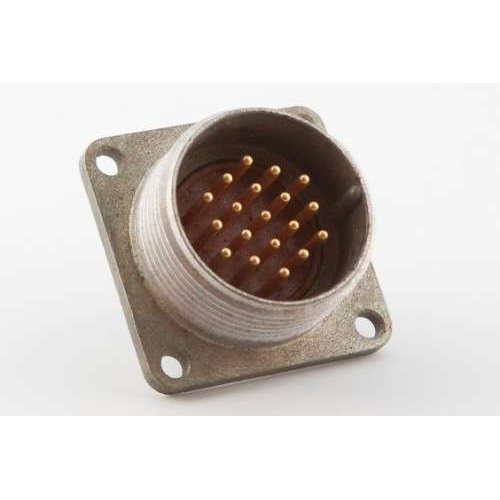

2РМД27Б19ШВ1 «5» — это электрический низкочастотный цилиндрический разъём серии 2РМД, выполненный в приборном (блочном) исполнении и рассчитанный на 19 контактов. Изделие относится к соединителям общего назначения и предназначено для электрического соединения кабелей с экранированием и без него в составе радиоэлектронной и радиотехнической аппаратуры, приборов и стоек связи. Блочное исполнение означает, что разъём монтируется непосредственно в панель, шасси или корпус аппаратуры, обеспечивая стационарное подключение ответной части.

Артикул изделия — 1649, категория — 2РМД27. Производитель в предоставленных данных не указан.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМД27Б19ШВ1 «5» несёт в себе основные сведения о конструкции изделия. Цифры 27 указывают на условный размер корпуса, то есть диаметр корпуса составляет 27 миллиметров. Буква Б обозначает блочное (приборное) исполнение. Число 19 соответствует количеству контактов. Буква Ш указывает на штыревое исполнение контактной группы, буква В характеризует тип покрытия рабочих поверхностей — серебро.

Обозначение «5» указывает на конкретное сочетание (набор) контактов в корпусе. Данный параметр определяет схему расположения и назначение контактов и должен учитываться при подборе ответной части.

• Количество контактов — 19 извлекаемых штыревых контактов.
• Диаметр корпуса — 27 миллиметров (условный размер «27» в обозначении).
• Тип корпуса — блочный (приборный), предназначен для монтажа в панели или корпусе аппаратуры.
• Покрытие контактов — серебро, обеспечивает хорошие электрические параметры и устойчивость к окислению.
• Изолятор — термостойкий, допускает эксплуатацию при температурах до 100 градусов Цельсия.
• Соединение — резьбовое, типа «вилка–розетка», негерметичное.
• Приемка — «5».

Электрические параметры

Разъём рассчитан на работу в цепях постоянного и переменного тока. Максимальный ток на один контакт составляет порядка 7 ампер постоянного или переменного тока. Суммарный ток на весь разъём достигает около 110 ампер в зависимости от режима работы. Максимальное рабочее напряжение при постоянном токе и при переменном токе частотой до 50–60 герц — до 560 вольт.

Сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч мегом, что подтверждает высокие изоляционные свойства изделия. Резьбовое соединение «вилка–розетка» обеспечивает надёжное и многократное подключение, а конструкция допускает извлечение контактов при монтаже и обслуживании.

Применение и условия эксплуатации

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, приборах и стойках связи для подключения кабелей с экранированием и без него. Климатическое исполнение соответствует требованиям для условий эксплуатации в аппаратуре УХЛ2.1 и аналогичных классов, работающих в помещении и в умеренно сложных внешних условиях.

Благодаря блочному исполнению изделие удобно для стационарной установки в панели и корпуса приборов, а серебряное покрытие контактов способствует стабильности электрических параметров при длительной эксплуатации. Разъём не является герметичным, поэтому при монтаже следует учитывать требования к условиям окружающей среды, соответствующие указанному климатическому исполнению.
