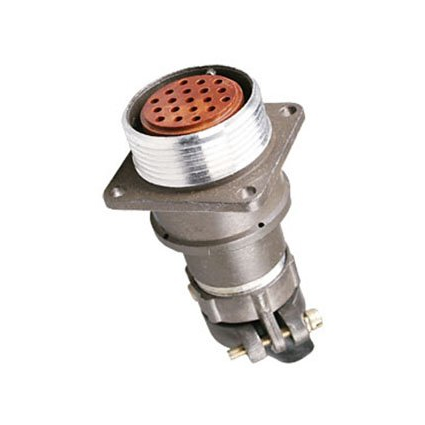

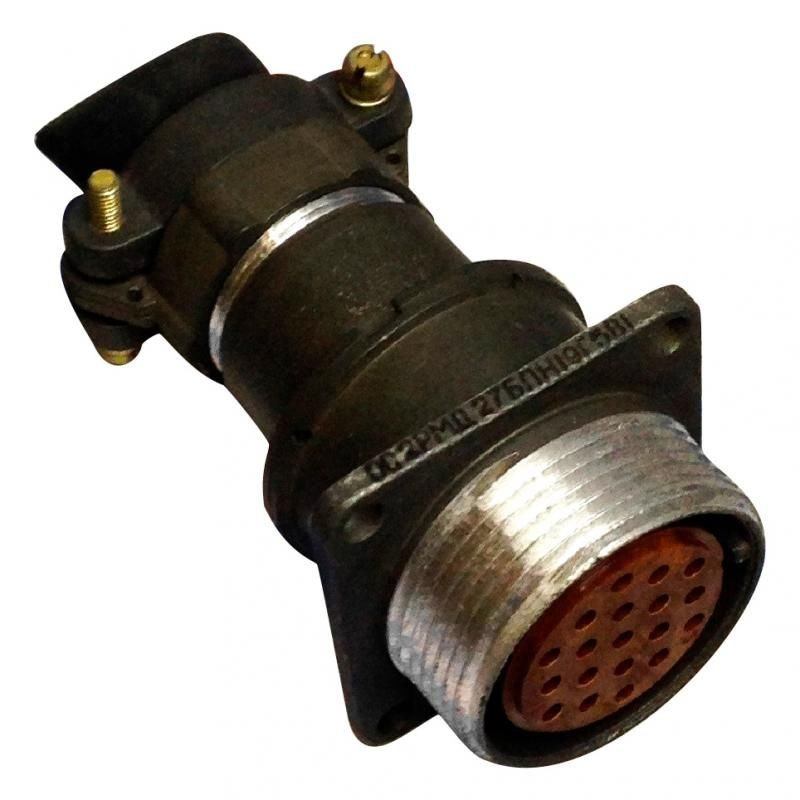

2РМД27Б19ГВ1В «5» — это розетка приборная (блочная) цилиндрического низкочастотного соединителя серии 2РМД(Т), предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении 560 или 700 В. Она имеет 19 контактов, условный размер корпуса 27, резьбовую фиксацию сочленения и одношпоночную поляризацию корпусов.

Используется во внутренних узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для пайки проводов к хвостовикам контактов. Подходит для монтажа без патрубка, с покрытием контактов серебром (В), теплостойкостью до 100°C и всеклиматическим исполнением.

Изображение показывает типичную конструкцию разъема серии 2РМД с несколькими видами сборки, сечениями и маркировкой деталей.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Синусоидальная вибрация: диапазон 1–5000 Гц, ускорение до 490 м/с².

• Рабочая температура: от -60 до +100°C, смена от -60 до +150°C.

• Гарантийный срок хранения: 15 лет, наработка 1000 часов (или 100000 в облегченном режиме).

2РМДТ — тип (тропикоустойчивый); 27 — размер корпуса; Б — блочный (приборный); 19 — контактов; Г — розетка; 5 — сочетание контактов; В1В — серебро, теплостойкость 100°C, всеклиматическое исполнение. Категория качества «5» соответствует ТУ ГЕ0.364.126ТУ.
