Назначение разъёма 2РМД27Б19ГВ1 «5»

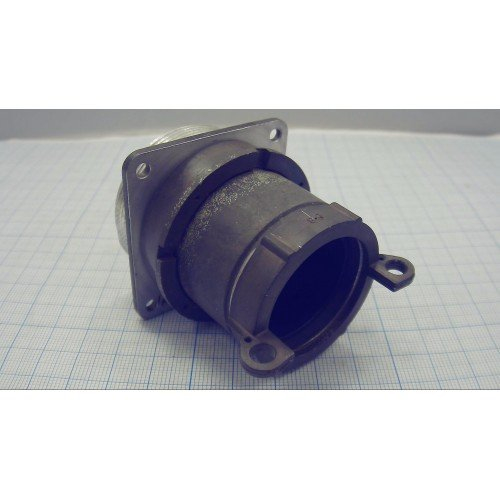

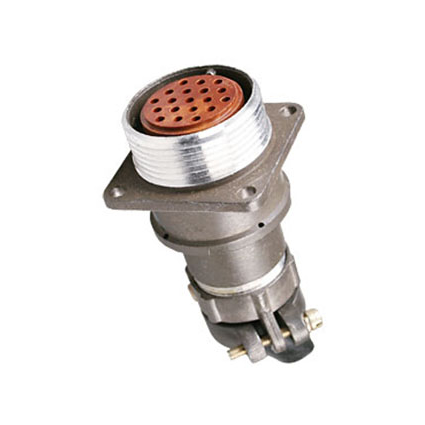

2РМД27Б19ГВ1 Лтава «5» — это цилиндрический низкочастотный электрический разъём, изготовленный предприятием ОАО «Лтава». Изделие относится к серии 2РМД (встречается также обозначение 2РМДТ) и предназначено для надёжного электрического соединения в промышленных и технических системах. Основная задача такого соединителя — передача сигналов и мощности между блоками, узлами и кабельными сборками оборудования.

Разъём применяется там, где требуется быстрое и многократное сочленение и расчленение электрических цепей при сохранении стабильного контакта. Поскольку изделие относится к приборному типу, оно подходит для монтажа на корпусах приборов, пультов и блоков аппаратуры.

Подтверждённые особенности конструкции

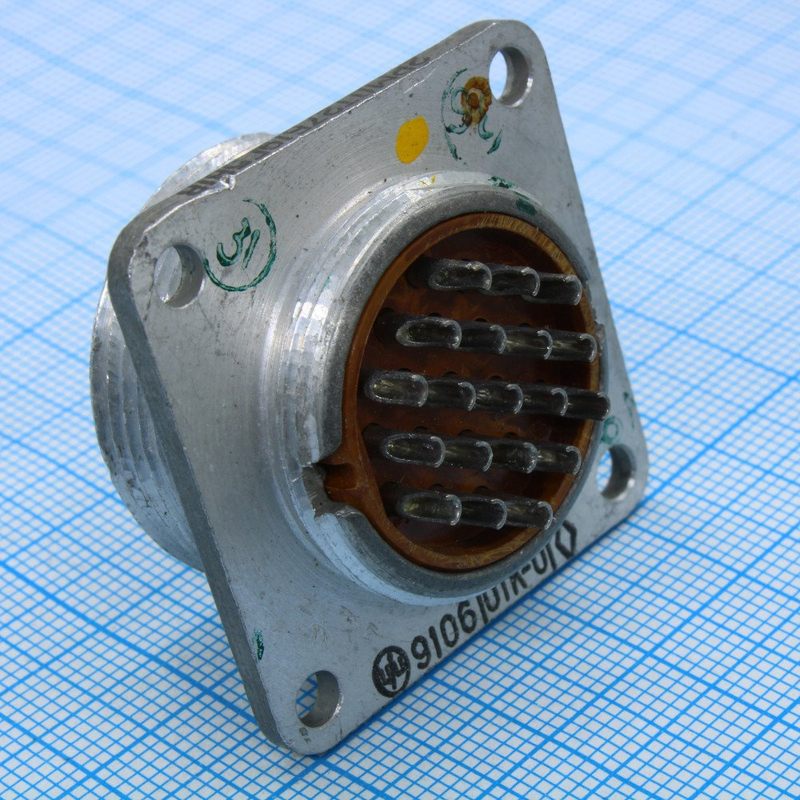

Разъём имеет корпус приборного типа Б. Контактная группа включает 19 контактов диаметром 1,5 мм; обозначение «19Г» указывает на то, что в исполнении использованы гнёзда. Сочетание «5» в маркировке означает, что все контакты одного размера и относятся к одному типу, а вид приёмки «5» соответствует установленным стандартам качества.

Изделие выполнено в негерметичном исполнении. Климатическое исполнение — всеклиматическое, обозначенное индексом В1. Контактная поверхность имеет серебряное покрытие, о чём говорит буква В в обозначении. Такое покрытие способствует сохранению стабильного переходного сопротивления и снижает потери при передаче сигнала и тока.

Основные параметры и характеристики изделия сведены ниже:

• тип разъёма — цилиндрический низкочастотный;
• серия — 2РМД (2РМДТ);
• тип корпуса — Б, приборный;
• число контактов — 19;
• диаметр контактов — 1,5 мм;
• исполнение контактов — гнёзда;
• герметичность — негерметичный;
• климатическое исполнение — всеклиматическое, В1;
• покрытие контактов — серебро;
• вид приёмки — «5»;
• рабочее напряжение — до 560 В;
• ток на контакт — до 50 А;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• наработка — не менее 5000 часов;
• срок хранения — до 25 лет;
• сопротивление изоляции — не менее 1000 МОм;
• ресурс сочленений — до 500 стыковок.

Указанные значения описывают рабочие возможности соединителя и позволяют оценить его пригодность для конкретной задачи ещё на этапе подбора компонента.

Область применения и условия эксплуатации

Разъём используется в электронике, приборостроении и промышленном оборудовании для передачи сигналов и мощности. Он востребован в системах, где требуется соединение цепей с напряжением до 560 В и током до 50 А на контакт. Приборный корпус облегчает установку на корпусных элементах аппаратуры, а всеклиматическое исполнение В1 позволяет эксплуатировать изделие в широком диапазоне условий.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия делает разъём пригодным для работы как в условиях низких температур, так и при нагреве в процессе функционирования оборудования. Негерметичное исполнение означает, что изделие не рассчитано на работу под водой или в среде с повышенным давлением, поэтому при монтаже следует учитывать это ограничение.

Серебряное покрытие контактов и сопротивление изоляции не менее 1000 МОм обеспечивают надёжную передачу сигнала и снижают вероятность помех и утечек. Ресурс до 500 стыковок и наработка не менее 5000 часов говорят о пригодности разъёма для обслуживаемого и многократно коммутируемого оборудования.

Срок хранения до 25 лет позволяет формировать запас таких соединителей без риска быстрой потери их рабочих свойств при соблюдении условий хранения. Производитель «Лтава» выпускает изделие в соответствии с действующими стандартами, что подтверждает пригодность разъёма для применения в отечественных технических и промышленных системах.

Практические рекомендации по подбору

При выборе данного разъёма стоит учитывать число и диаметр контактов, требуемое напряжение и ток, а также условия среды, в которых будет работать оборудование. Для негерметичных узлов изделие подходит при отсутствии прямого воздействия влаги и агрессивных сред. Вид приёмки «5» и всеклиматическое исполнение В1 делают его удобным для ответственных применений в приборостроении.
