Назначение разъёма 2РМД27Б19ГВ1

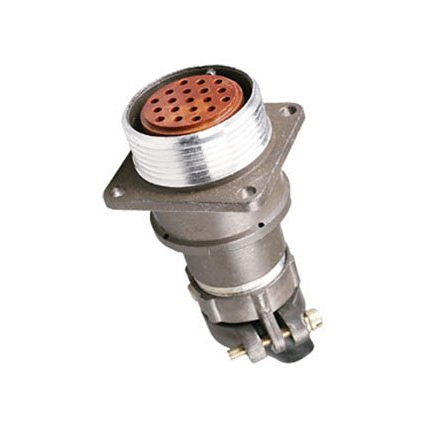

2РМД27Б19ГВ1 производства «Исеть» — низкочастотный цилиндрический негерметичный разъём блочного типа, относящийся к серии 2РМД27. Изделие представляет собой розетку и предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Такое исполнение применяется там, где требуется надёжная коммутация многожильных жгутов и кабельных сборок при сохранении возможности быстрой замены отдельных контактов. Категория 2РМД27 объединяет изделия с условным размером корпуса 27 мм, а буквенный индекс «Б» в обозначении указывает на блочное исполнение корпуса, удобное для монтажа на панелях и в составе блоков аппаратуры.

Обозначение «ГВ1» в наименовании дополняет типовую маркировку серии, а указание «Исеть «5»» отражает сочетание контактов и приёмочные характеристики изделия. Перед установкой рекомендуется сверить маркировку на корпусе и сопроводительной документации изготовителя, чтобы убедиться в соответствии конкретного исполнения требованиям схемы подключения.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся к типовому конструктивному исполнению серии 2РМД27Б19 с 19 контактами и являются ориентиром при подборе разъёма. Все значения следует подтверждать по актуальной документации предприятия-изготовителя.

• Условный размер корпуса — 27 мм.
• Тип корпуса — блочный.
• Количество извлекаемых контактов — 19.
• Диаметр контактов — 1,5 мм.
• Тип сочленения — резьбовое.
• Максимальная токовая нагрузка на контакт — 7 А.
• Суммарная токовая нагрузка на соединитель — до 110 А.
• Рабочее напряжение — до 560 В (амплитудное значение).
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ (умеренный и холодный климат).

Устойчивость к механическим воздействиям

Разъём рассчитан на эксплуатацию в условиях интенсивных механических нагрузок, характерных для бортовой, наземной и стационарной аппаратуры. Подтверждённые параметры включают вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Сочетание этих свойств с негерметичной конструкцией определяет область применения изделия: оно подходит для закрытых объёмов приборов и блоков, где не предъявляются требования к полной герметичности соединения.

Применение и особенности эксплуатации

Разъём востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения, где необходимо соединять протяжённые электрические цепи между отдельными блоками, стойками и пультами. Извлекаемые контакты позволяют выполнять ремонт и замену повреждённых цепей без демонтажа всего соединителя, а резьбовое сочленение обеспечивает механическую фиксацию ответных частей и снижает риск самопроизвольного расчленения при вибрации.

Блочный корпус упрощает компоновку: розетка устанавливается на панель или в составе блока, после чего к ней подключается ответная часть с кабельной сборкой. Из-за негерметичного исполнения изделие не следует применять в среде с повышенной влажностью, прямым воздействием жидкостей или агрессивных сред без дополнительной защиты. При монтаже важно соблюдать допустимую токовую нагрузку на каждый контакт и на соединитель в целом, а также учитывать суммарный нагрев при групповой нагрузке цепей.

Климатическое исполнение УХЛ допускает работу в умеренном и холодном климате, а диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия охватывает большинство задач общего назначения. Приёмка «5» в маркировке указывает на приёмочные характеристики изделия, которые следует уточнять по документации изготовителя. Для корректного подбора ответной части и принадлежностей необходимо ориентироваться на условный размер корпуса 27 мм, число и диаметр контактов, а также на тип резьбового сочленения, указанные в настоящем описании.
