Назначение разъёма 2РМД27Б19ГВ1

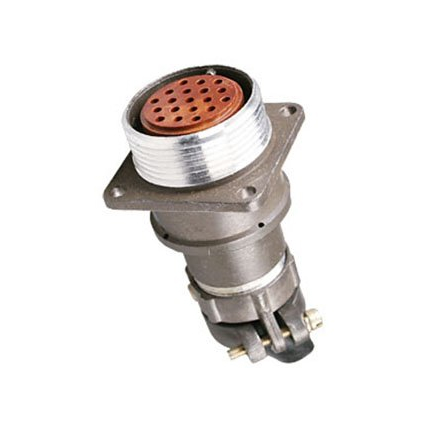

2РМД27Б19ГВ1 Элекон «5» — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъём производства завода «Элекон». Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Разъём относится к серии 2РМД(Т) и применяется как соединитель общего назначения для длинных цепей с резьбовым соединением и всеклиматическим исполнением.

Маркировка «Элекон 5» указывает на производителя и исполнение контактов. Расшифровка обозначения 2РМД27Б19ГВ1 включает тип с условным размером корпуса 27, корпус типа Б (боковой), 19 контактов, розетку (Г), сочетание контактов «5» с диаметром 1,5 мм, серебряное покрытие (В) и теплостойкость 100 °C.

Подтверждённые технические особенности

Разъём рассчитан на работу в составе ответных частей и выдерживает следующие нагрузки и параметры:

• максимальное рабочее напряжение — 560 В;
• ток на контакт — до 7 А;
• сопротивление контакта — от 0,8 до 2,5 мОм;
• рабочая температура — от минус 60 до плюс 100 °C с возможностью смены до плюс 150 °C;
• сопротивление изоляции — не менее 1000 МОм;
• вибрация — до 1000 Гц с ускорением 490 м/с²;
• удары — до 5000 м/с²;
• наработка — 1000 часов;
• срок сохраняемости — 15 лет;
• число сочленений — 500.

Конструкция негерметичная, тропикоустойчивая, пригодна для условий повышенной влажности до 98 % при температуре плюс 25 °C. Монтаж выполняется пайкой с объёмным монтажом.

Состав изделия и совместимость

Соединитель состоит из розетки и вилки. Ответными частями для 2РМД27Б19ГВ1 служат вилки типа 2РМД27Б19Ш5А1, 2РМД27Б19Ш5В1 и аналогичные. Это обеспечивает сопряжение в составе кабельных сборок и блоков радиоэлектронной аппаратуры.

Применение

Разъём подходит для эксплуатации в радиоэлектронной и радиотехнической аппаратуре, где требуются резьбовое соединение, всеклиматическое исполнение и устойчивость к влажности, вибрации и ударам. Приемка по характеристике «5» подтверждает соответствие изделия установленным требованиям. Артикул товара — 1643, категория — 2РМД27, производитель — Элекон.
