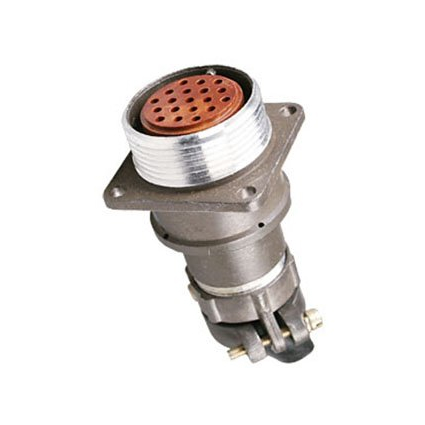

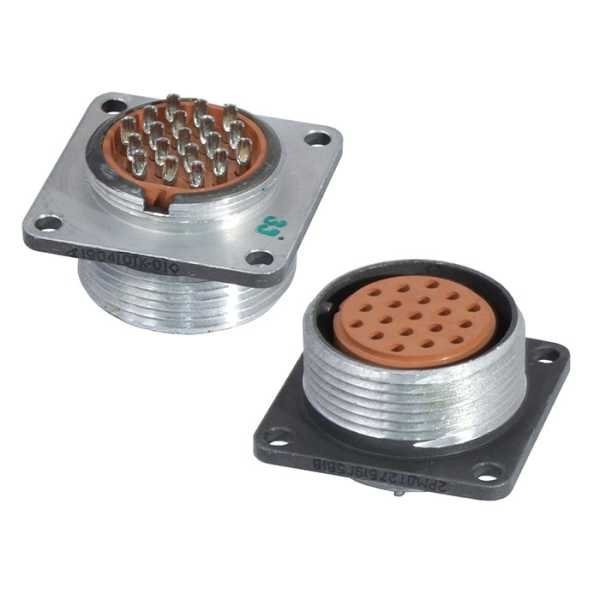

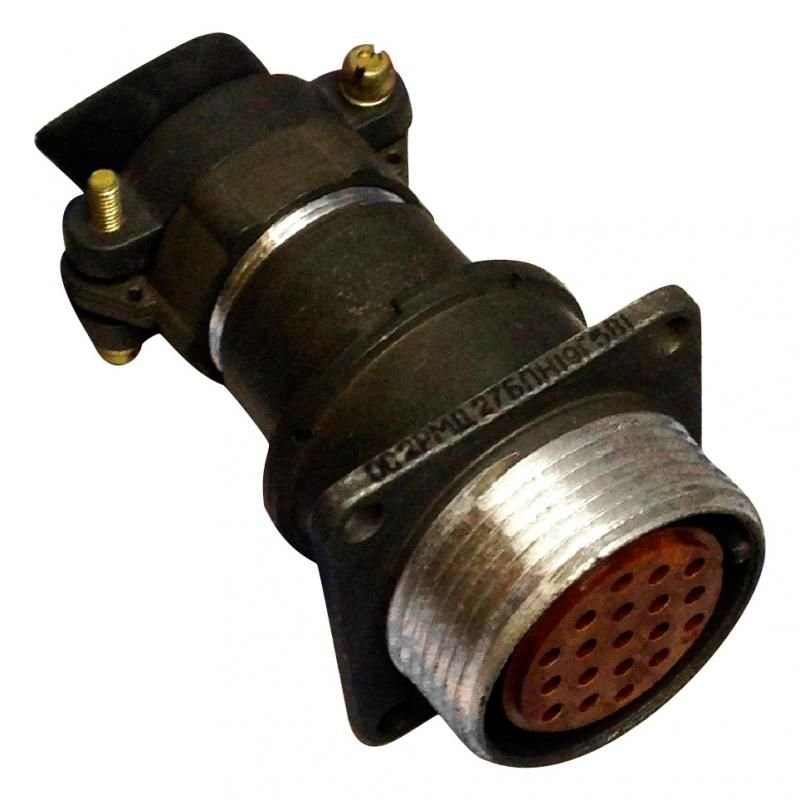

2РМД27Б19Г5В1 — надёжный 19-контактный цилиндрический разъём для промышленной аппаратуры

2РМД27Б19Г5В1 — приборная блочная розетка серии 2РМД, предназначенная для создания разъёмных соединений в цепях постоянного и переменного тока. Коннектор применяется во внутреннем объёмном монтаже оборудования, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный электрический контакт.

Разъём выполнен в цилиндрическом негерметичном исполнении и оснащён резьбовой фиксацией. Такое соединение снижает риск самопроизвольного рассоединения при вибрациях, ударах и переменных механических нагрузках. 2РМД27Б19Г5В1 подходит для приборостроения, промышленной автоматики, измерительной техники, систем управления, энергетического оборудования и других ответственных электротехнических устройств.

Конструкция и назначение

Модель относится к блочным розеткам без патрубка. Она рассчитана на установку непосредственно на панель, корпус прибора или монтажную конструкцию. Контактная часть содержит 19 гнездовых контактов диаметром 1,5 мм, что позволяет подключать многожильные кабели и распределять питание либо сигналы между несколькими цепями.

Ключевые особенности конструкции:

• Цилиндрический корпус для компактного и защищённого размещения контактной группы.

• Резьбовое сочленение с ответной частью.

• Приборное, или блочное, исполнение для монтажа на панели оборудования.

• Объёмный монтаж проводников пайкой.

• Негерметичная конструкция для эксплуатации внутри корпусов, шкафов и приборов.

• Серебряное покрытие контактов, обозначаемое буквой «В» в маркировке.

Серебряное покрытие способствует снижению переходного сопротивления и помогает сохранять стабильность контакта при длительной эксплуатации. Для многоконтактных соединителей это особенно важно: качество каждого отдельного контакта влияет на надёжность всей системы.

Основные характеристики 2РМД27Б19Г5В1

Указанные параметры делают 2РМД27Б19Г5В1 практичным решением для распределения питания и передачи низкочастотных электрических сигналов в аппаратуре с повышенными требованиями к надёжности соединений.

Устойчивость к эксплуатации

Разъём рассчитан на работу в широком температурном диапазоне — от −60 до +100 °C. Это позволяет использовать его в оборудовании, которое эксплуатируется в неотапливаемых помещениях, производственных зонах, внутри транспортных систем и других условиях с существенными температурными перепадами.

Конструкция серии 2РМД также рассчитана на вибрационные и ударные нагрузки. По опубликованным характеристикам, соединитель способен выдерживать синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, одиночные удары до 500 g и многократные удары до 100 g.

Низкое сопротивление контактов — до 2,5 мОм — помогает сократить потери мощности и нагрев контактной группы. Высокое сопротивление изоляции, не менее 5000 МОм в нормальных климатических условиях, уменьшает вероятность утечек тока между соседними цепями.

Где применяется разъём

2РМД27Б19Г5В1 востребован в оборудовании, где требуется компактное, разборное и фиксируемое многоконтактное соединение. Типовые области применения включают:

• Промышленные системы автоматизации и управления.

• Электрические шкафы, пульты, панели и приборные корпуса.

• Контрольно-измерительную аппаратуру.

• Источники питания и распределительные устройства.

• Испытательные стенды и технологическое оборудование.

• Транспортную, специальную и производственную технику.

• Радиоэлектронные системы, работающие с низкочастотными цепями до 3 МГц.

Например, разъём может использоваться для вывода на переднюю или заднюю панель прибора нескольких линий питания, управляющих сигналов и цепей обратной связи. Резьбовая фиксация сохраняет соединение устойчивым при вибрации, а 19 контактов позволяют уменьшить число отдельных кабельных вводов.

Преимущества 2РМД27Б19Г5В1

Главное преимущество модели — сочетание многоконтактной компоновки, высокой электрической нагрузки и проверенной механической конструкции. Один соединитель способен обслуживать до 19 электрических линий, выдерживая напряжение до 560 В и суммарную нагрузку до 110 А.

Среди практических достоинств:

• Надёжная резьбовая фиксация ответных частей.

• 19 контактов для компактного подключения нескольких цепей.

• Работа с постоянным и переменным током.

• Устойчивость к вибрации и ударным нагрузкам.

• Широкий температурный диапазон эксплуатации.

• Серебряное покрытие контактной группы.

• Возможность многократного соединения и разъединения.

• Подходящая конструкция для приборного и панельного монтажа.

2РМД27Б19Г5В1 — функциональный цилиндрический разъём для ответственных электрических соединений, где важны долговечность, удобство обслуживания, стабильные параметры контактов и механически надёжная фиксация кабельной части с оборудованием.
