Разъём 2РМД24Б10Ш5В1: назначение и особенности применения

2РМД24Б10Ш5В1 — круглый электрический разъём промышленного назначения, рассчитанный на надёжное соединение кабельных линий в аппаратуре, системах автоматики, измерительных комплексах и другом оборудовании, где важны механическая прочность и стабильность электрического контакта.

Разъёмы серии 2РМД широко применяются в радиоэлектронной, приборостроительной, промышленной и специальной технике. Их используют для подключения внешних устройств, коммутации цепей питания, передачи управляющих и сигнальных линий, а также для организации разъёмных соединений в шкафах, корпусах и кабельных сборках.

Расшифровка маркировки

Маркировка 2РМД24Б10Ш5В1 отражает основные конструктивные признаки изделия:

• 2РМД — серия цилиндрических соединителей с резьбовым способом сочленения

• 24 — типоразмер корпуса

• Б — конструктивное исполнение корпуса

• 10 — вариант расположения контактов в изоляторе

• Ш — штыревая часть, то есть исполнение с контактами-штырями

• 5 — условное обозначение варианта контактов или исполнения

• В1 — дополнительное климатическое или конструктивное обозначение

Точную электрическую распиновку, число контактов, допустимые токовые нагрузки и монтажные размеры следует сверять по паспорту, техническим условиям и документации именно на конкретную модификацию разъёма.

Конструкция и принцип работы

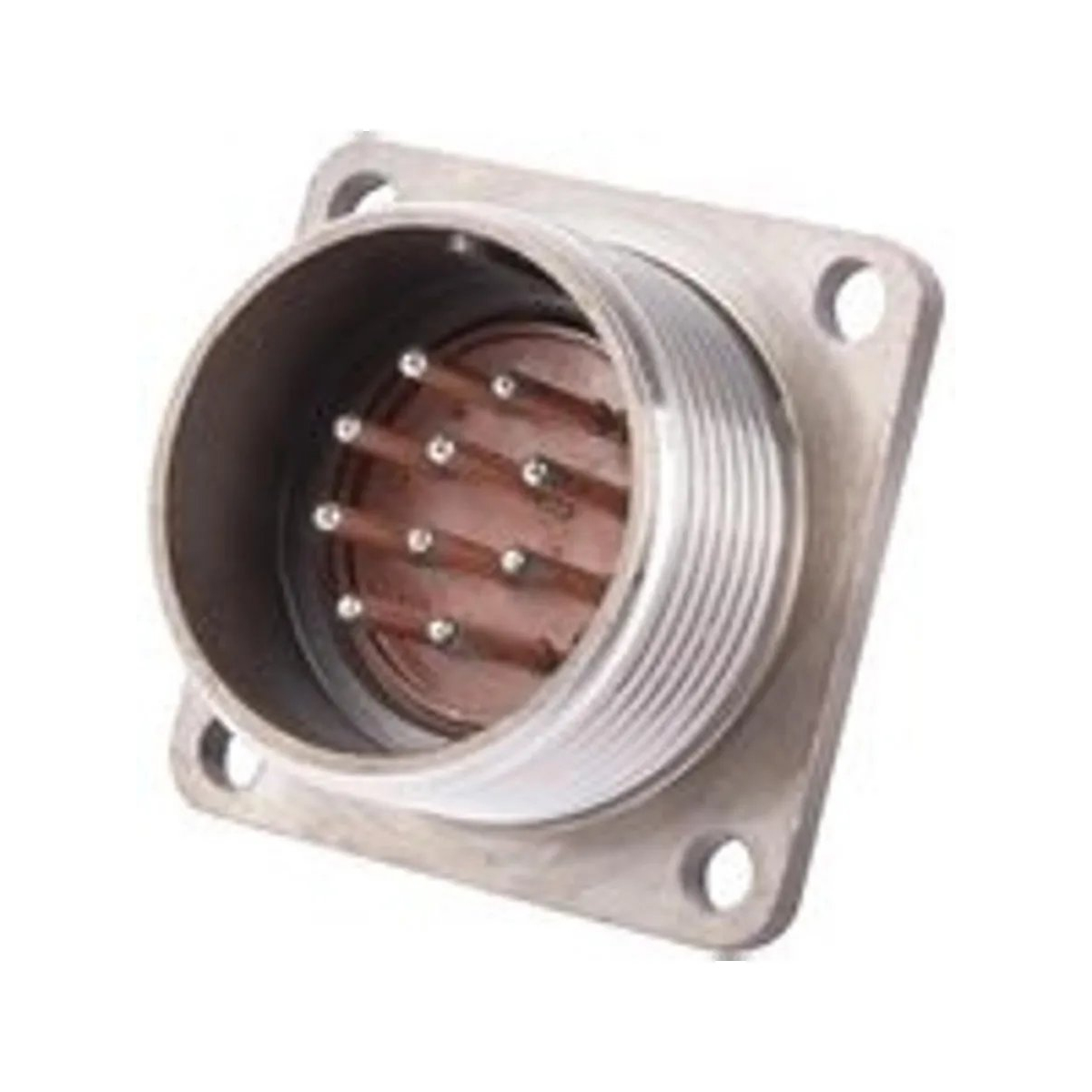

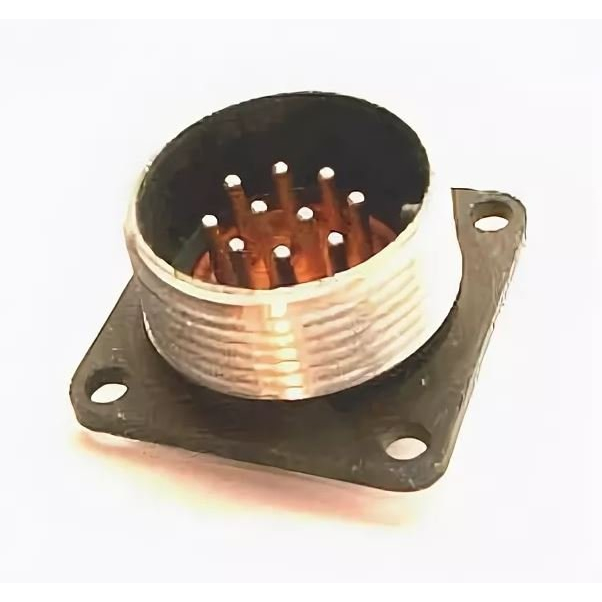

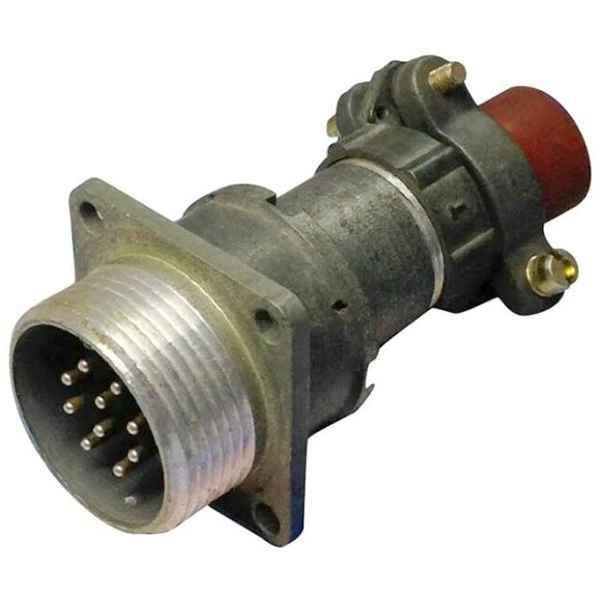

Основой 2РМД24Б10Ш5В1 является металлический цилиндрический корпус, внутри которого размещён изолятор с контактными элементами. Штыревая часть соединителя стыкуется с ответной розеткой соответствующей серии и контактной схемы.

Резьбовое соединение обеспечивает плотную фиксацию двух половин разъёма. Это особенно важно для оборудования, работающего при вибрации, периодических нагрузках и частом обслуживании. После сочленения разъём сохраняет устойчивое положение, а вероятность случайного размыкания соединения снижается.

Типичная конструкция включает:

• металлический корпус;

• контактный изолятор;

• штыревые контакты;

• элементы фиксации;

• резьбовой механизм соединения с ответной частью;

• кабельную или приборную часть в зависимости от исполнения;

• маркировочные элементы для правильной ориентации при монтаже.

Где применяется 2РМД24Б10Ш5В1

Разъём может использоваться в технике, где необходимо компактно и надёжно подключать многожильные кабели к оборудованию. Цилиндрическая форма корпуса и резьбовая фиксация делают такие соединители удобными для монтажа в ограниченном пространстве и для эксплуатации в условиях повышенных механических требований.

Основные направления применения:

• промышленная автоматика и системы управления;

• измерительные и испытательные стенды;

• блоки питания и распределительные устройства;

• приборные панели и шкафы управления;

• радиотехническая аппаратура;

• телеметрические комплексы;

• транспортное и машиностроительное оборудование;

• кабельные жгуты специального назначения;

• ремонт и модернизация ранее выпущенной аппаратуры.

Например, 2РМД24Б10Ш5В1 может применяться как приборная часть соединения: разъём устанавливают на корпус оборудования, а к ответной кабельной части подключают жгут, объединяющий сигнальные, управляющие или питающие цепи.

Преимущества разъёмов серии 2РМД

Серия 2РМД остаётся востребованной благодаря сочетанию прочной конструкции и удобства обслуживания. Разъёмное подключение позволяет заменять отдельные блоки и кабели без пайки или полного демонтажа всей системы.

К ключевым особенностям относятся:

• надёжная фиксация за счёт резьбового соединения;

• устойчивость к вибрационным и механическим воздействиям;

• удобство многократного соединения и разъединения;

• компактное размещение нескольких электрических цепей в одном корпусе;

• металлический корпус с хорошей механической защитой;

• понятная маркировка типоразмера и исполнения;

• возможность применения в составе серийных и ремонтных кабельных сборок.

На что обратить внимание при подборе

При замене или проектировании соединения недостаточно ориентироваться только на внешнее сходство корпуса. Для совместимости ответных частей необходимо полное совпадение ряда параметров.

Следует проверить:

• серию соединителя — 2РМД;

• типоразмер корпуса — 24;

• конструктивное исполнение — Б;

• схему расположения контактов — 10;

• тип контактов — штырь или гнездо;

• вариант контактной части — 5;

• исполнение В1;

• способ монтажа на кабель или панель;

• соответствие ответной части по ключу и резьбе;

• назначение каждой цепи по электрической схеме оборудования.

Неправильно подобранная контактная схема может привести не только к невозможности стыковки, но и к ошибкам при подключении оборудования. Поэтому перед монтажом важно сопоставить маркировку, чертёж, распиновку и назначение проводников.

Монтаж и эксплуатация

Монтаж 2РМД24Б10Ш5В1 рекомендуется выполнять в соответствии с требованиями конструкторской документации. Контакты должны быть аккуратно подготовлены и закреплены, а проводники — уложены без чрезмерного натяжения и перегибов.

Перед вводом соединения в эксплуатацию полезно выполнить несколько проверок:

• убедиться в совпадении ответных частей;

• проверить правильность ориентации разъёма по ключу;

• проконтролировать соответствие распиновки электрической схеме;

• убедиться в отсутствии повреждений изолятора и контактов;

• проверить надёжность резьбовой фиксации;

• измерить отсутствие коротких замыканий между несвязанными цепями;

• при необходимости проверить переходное сопротивление контактов.

При регулярном обслуживании следует осматривать состояние резьбы, контактных поверхностей, изолятора и кабельного ввода. Загрязнения, следы окисления, деформация штырей или ослабление крепления могут ухудшить качество электрического соединения.

Итог

2РМД24Б10Ш5В1 — специализированный цилиндрический штыревой разъём для создания устойчивых разъёмных соединений в аппаратуре и кабельных системах. Его применение особенно оправдано там, где важны прочность корпуса, надёжная фиксация, удобство обслуживания и стабильность контактов при длительной эксплуатации.

Для правильного подбора ответной части и безопасного подключения необходимо учитывать полную маркировку разъёма, схему расположения контактов, тип монтажа и документацию на конкретное оборудование.
