Назначение разъёма 2РМД18КУН7Г1В1

Разъём 2РМД18КУН7Г1В1 производства ОАО «Исеть» относится к серии цилиндрических негерметичных низкочастотных соединителей типа 2РМ. Такие изделия предназначены для соединения силовых и сигнальных электрических цепей в электронной аппаратуре, где требуется надёжный механический контакт и удобство монтажа. Модель применяется в цепях постоянного и переменного тока с частотой до нескольких мегагерц, в том числе в промышленном, измерительном и радиотехническом оборудовании.

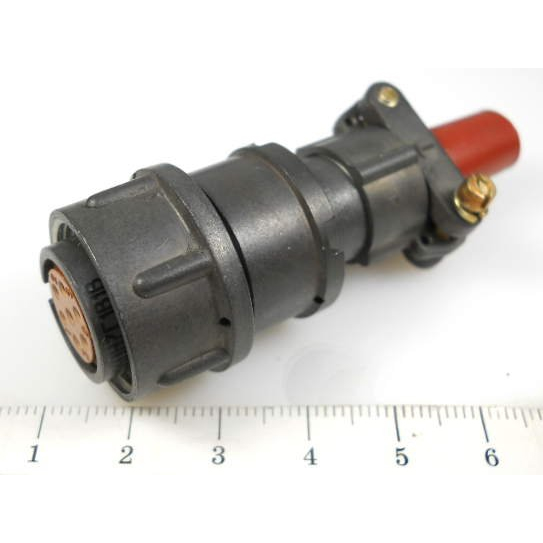

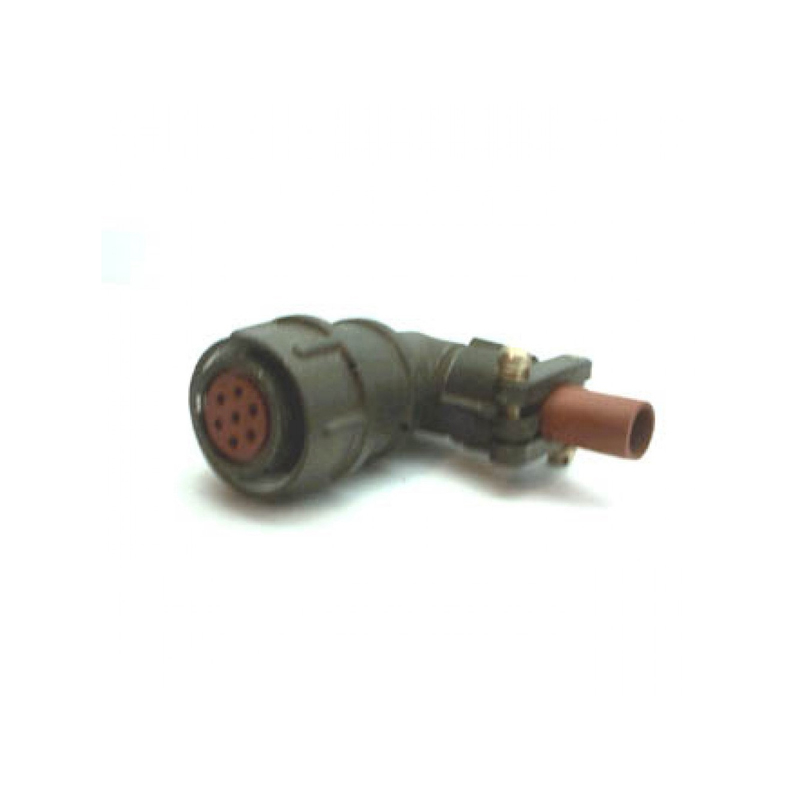

Основное назначение данного исполнения — коммутация кабеля с платами, блоками и другими узлами аппаратуры. Разъём представляет собой кабельную розетку с угловым патрубком, которая работает в паре с ответной вилкой серии 2РМ18. Он востребован там, где важны стабильность электрического контакта, простота сборки и возможность быстрого подключения или отключения жгута.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМД18КУН7Г1В1 несёт информацию о конструкции и области применения изделия. Ниже приведены подтверждённые особенности, следующие из обозначения и описания серии.

• Серия 2РМД — подвижная вилка с кабельным присоединением.
• Диаметр корпуса — 18 мм, что соответствует числу 18 в обозначении.
• Количество контактов — 7, что соответствует числу 7 в обозначении.
• Вид корпуса — кабельный, с угловым патрубком, на что указывает сочетание КУ.
• Исполнение — негерметичное, обозначено буквой Н; защита от внешней среды не предусмотрена.
• Тип контактов — розетка; сочетание Г1В1 соответствует розетке кабельной части соединителя.

Таким образом, изделие сочетает компактный корпус диаметром 18 мм с семью контактами и угловым кабельным патрубком. Угловой патрубок удобен при прокладке кабеля под углом к оси соединителя, что позволяет экономить место в монтажном пространстве и уменьшать радиус изгиба жгута.

Технические характеристики

По типовому ряду 2РМ18 с семью контактами для данного соединителя приводятся следующие параметры. Номинальный ток на один контакт лежит в диапазоне единиц ампер, а суммарный ток для соединителя составляет десятки ампер. Максимальное рабочее напряжение — порядка нескольких сотен вольт, до 560–700 В в зависимости от исполнения.

Электрическая прочность изоляции превышает 1 кВ, а сопротивление изоляции составляет не менее нескольких тысяч мегаом. Эти показатели обеспечивают надёжную изоляцию цепей и снижают риск утечек и пробоев при эксплуатации в составе аппаратуры. Совокупность параметров позволяет применять разъём как в слаботочных сигнальных, так и в силовых цепях в пределах указанных значений тока и напряжения.

Применение и совместимость

Разъём используется в кабельных трассах, соединяя кабель с платами или блоками. Типовые области применения — промышленная, измерительная и радиотехническая аппаратура, где необходимы разъёмное соединение и удобство обслуживания. Негерметичное исполнение означает, что изделие рассчитано на работу в нормальных условиях внутри шкафов, блоков и стоек, без защиты от влаги и агрессивной внешней среды.

Модель выпускается как кабельная розетка с угловым патрубком и рассчитана на подключение экранированного или обычного кабеля с последующим соединением с вилкой серии 2РМ18, например 2РМ18КУЭ7Ш1В1 или аналогичной. При подборе ответной части следует ориентироваться на совместимость по диаметру корпуса 18 мм и числу контактов 7.

1. Подготовить кабель и разделку в соответствии с монтажными требованиями.
2. Закрепить кабель в угловом патрубке корпуса.
3. Соединить розетку с ответной вилкой серии 2РМ18 до фиксации.
4. Проверить надёжность контакта и целостность изоляции цепей.

Производитель

Изготовителем является ОАО «Исеть» — предприятие, расположенное на Урале, в Екатеринбурге, и известное производством электрических разъёмов и соединителей серии 2РМ. Изделие относится к категории 2РМД18 и поставляется под артикулом 1586.
