Назначение и область применения

Соединитель цилиндрический низкочастотный негерметичный 2РМД18КУН4ШВ1В «5» предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе бортовой и промышленной аппаратуры, где требуется надёжное и многократно разъединяемое подключение: в авиационной технике, судостроении, а также в оборудовании других отраслей.

Разъём представляет собой вилку объёмного монтажа с резьбовой фиксацией ответной части, что обеспечивает устойчивость соединения при механических нагрузках и вибрации.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме серии 2РМД:

• 2РМД — серия цилиндрических низкочастотных соединителей.
• 18 — условный размер корпуса.
• КУН — кабельная часть, угловой патрубок, гайка для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — вилка.
• В1В — покрытие контактов серебром, теплостойкость до плюс 100 градусов Цельсия.
• «5» — все контакты диаметром 1,5 мм.

Подтверждённые технические характеристики

Ниже приведены рабочие параметры соединителя, подтверждённые для данной модели.

Электрические параметры

• Максимальная токовая нагрузка: 15 А на один контакт, суммарно 50 А на соединитель.
• Рабочее напряжение: до 560 В, испытательное — до 1850 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Частотный диапазон соединяемых цепей: до 3 МГц.

Ресурс и стойкость к внешним воздействиям

• Число сочленений-расчленений: до 500 циклов.
• Наработка: не менее 5000 часов.
• Вибрация: диапазон 1–5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Удары: до 5000 метров на секунду в квадрате.
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Рабочие температуры: от минус 60 до плюс 100 градусов Цельсия; по отдельным данным — до плюс 180 градусов Цельсия.
• Влажность: до 98 процентов.
• Пониженное атмосферное давление: работоспособность сохраняется.

Конструктивные особенности и комплектация

Корпус соединителя — цилиндрический, негерметичного исполнения, с угловым кабельным патрубком и гайкой для неэкранированного кабеля. Фиксация ответной части резьбовая. Контакты имеют серебряное покрытие и диаметр 1,5 мм, что обеспечивает стабильное переходное сопротивление при токах до 15 А на контакт.

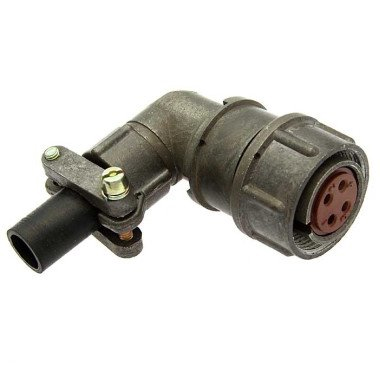

Внешне изделие представляет собой чёрный промышленный электрический соединитель с оранжевыми контактами и резьбовым кольцом. Монтаж выполняется объёмным способом, то есть пайкой проводников к контактным элементам.

Применение

Соединитель 2РМД18КУН4ШВ1В «5» устанавливается в цепях питания и управления, где необходимы разъёмные соединения с высокой механической стойкостью: на подвижных объектах, в условиях вибрации, ударных нагрузок, перепадов температур и повышенной влажности. Типовые области — авиация, судостроение и прочее оборудование, требующее надёжного электрического подключения.

Изделие рассчитано на многократное сочленение и расчленение в процессе эксплуатации, что делает его пригодным для узлов, требующих периодического обслуживания и замены блоков.
