Назначение разъёма 2РМД18КУН4ШВ1

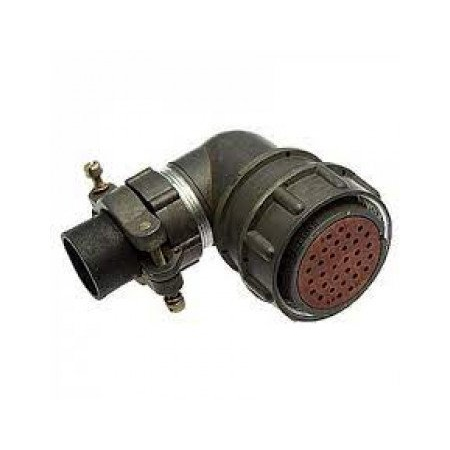

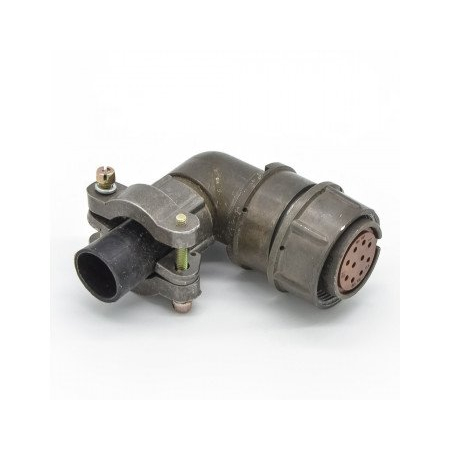

2РМД18КУН4ШВ1 производства завода «Элекон» — это цилиндрический низкочастотный электрический разъём серии 2РМД, выполненный в виде вилки. Изделие предназначено для электрического соединения цепей в радиоэлектронной и промышленной аппаратуре. Такие соединители востребованы там, где требуется надёжный контакт при многократных сочленениях и расчленениях, а также устойчивость к механическим и климатическим воздействиям.

Разъём относится к серии цилиндрических низкочастотных соединителей 2РМД, рассчитанных на многократное соединение и разъединение в процессе эксплуатации. Вилка является вставляемой частью соединителя и работает в паре с соответствующей розеткой.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД18КУН4ШВ1 содержит полный набор сведений о конструкции и исполнении изделия. Ниже приведены подтверждённые особенности, следующие из обозначения.

• 2РМД — цилиндрический низкочастотный разъём серии 2РМД, рассчитанный на многократные соединения и разъединения.
• 18 — условный размер корпуса, то есть диаметр фланца или патрубка.
• К — кабельный корпус, иначе кабельный наконечник.
• У — угловой патрубок, при котором вывод кабеля осуществляется под углом, а не прямо по оси разъёма.
• Н — патрубок рассчитан на неэкранированный кабель.
• 4 — количество контактов в разъёме, то есть четыре позиции.
• Ш — вилка, вставляемая часть соединителя.
• 5 — сочетание контактов с диаметром около 1,5 мм, условное обозначение типа контактной пары.
• В — покрытие контактов серебром, обеспечивающее повышенную электропроводность и коррозионную стойкость.

Корпус разъёма цилиндрический, с резьбовым соединением, которое обеспечивает надёжную фиксацию вилки и розетки. Угловой кабельный вывод типа КУН позволяет компактно прокладывать кабель в условиях ограниченного пространства. Контакты с серебряным покрытием дают низкое переходное сопротивление и стабильность электрических параметров при многократном сочленении и расчленении.

Приёмка «5»

Товар поставляется с приёмкой «5». Это подтверждённая характеристика изделия, указанная в данных о товаре, и она отражает повышенные требования к качеству и приёмке продукции.

Применение

Разъёмы серии 2РМД применяются для соединения электрических цепей в радио- и электронной аппаратуре, в том числе в военной и промышленной технике, где важны надёжность соединения и стойкость к механическим и климатическим воздействиям. Вилка 2РМД18КУН4ШВ1 устанавливается на кабельной стороне и образует разъёмное соединение с ответной розеткой соответствующего типоразмера.

Для серии 2РМДТ и 2РМД в типичных технических условиях предусматривается работа в диапазоне температур примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при высокой влажности и вибрациях, а также длительный срок хранения и сохраняемость контактов. Угловой вывод кабеля и неэкранированный патрубок определяют область рационального применения: монтаж в стеснённых условиях, где требуется компактная прокладка жгута.

Ключевые преимущества конструкции

1. Резьбовое соединение корпуса обеспечивает надёжную фиксацию вилки и розетки и предотвращает самопроизвольное расчленение.
2. Угловой кабельный вывод КУН упрощает прокладку кабеля в ограниченном пространстве.
3. Серебряное покрытие контактов поддерживает низкое переходное сопротивление и стабильность параметров при многократных сочленениях.
4. Четырёхконтактное исполнение с контактной парой диаметром около 1,5 мм подходит для силовых и сигнальных цепей аппаратуры.
5. Приёмка «5» подтверждает соответствие изделия повышенным требованиям приёмки.

Таким образом, 2РМД18КУН4ШВ1 «Элекон» с приёмкой «5» представляет собой надёжную кабельную вилку цилиндрического типа для ответственных соединений в радиоэлектронной и промышленной аппаратуре.
