Назначение разъёма 2РМД18КУН4ШВ1

2РМД18КУН4ШВ1 — это цилиндрический низкочастотный негерметичный электрический разъём (соединитель) серии 2РМД, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Модель применяется там, где требуется компактное сочленение при посадочном диаметре корпуса 18 мм и передаче значительных токов при умеренном числе цепей. Артикул позиции — 1584, категория — 2РМД18.

Основные технические характеристики

Разъём рассчитан на посадочный диаметр корпуса 18 мм и содержит 4 контакта, обычно штыревых, диаметром 1,5 мм с серебряным покрытием. Максимальное рабочее напряжение достигает 560 В (амплитудное значение), а токовая нагрузка на контакт — до 15 А. Электрические параметры соединения:

• сопротивление контакта не превышает 0,8–2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Указанные значения определяют применимость изделия в цепях питания и сигнальных линиях, где важны стабильность переходного сопротивления и надёжная изоляция между контактами.

Условия эксплуатации

Разъём работает при температурах от минус 60 до плюс 100 °C (смена до плюс 150 °C). Он выдерживает вибрацию с ускорением до 490 м/с² на частотах 1–5000 Гц, одиночные удары до 5000 м/с² и многократные удары до 1000 м/с². Минимальная наработка составляет 1000 часов при 500 сочленениях-расчленениях, срок сохраняемости — 15 лет. Конструкция пригодна для жёстких условий, включая пониженное давление до 10 в степени минус 12 Па.

Отдельно нормируется приёмка «5», что подтверждает соответствие изделия требованиям, предъявляемым к продукции данной категории.

Конструктивные особенности и применение

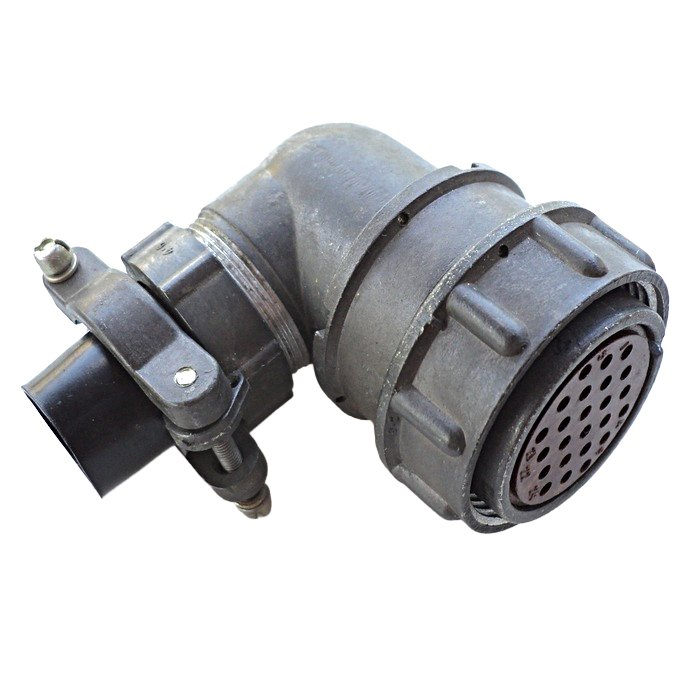

Модель имеет кабельный корпус с угловым патрубком (КУН) для неэкранированного кабеля и резьбовую фиксацию. Это блочный (приборный) вариант, подходящий для монтажа в составе блоков и приборов, где требуется угловой вывод кабеля и механическая стойкость соединения. Применение охватывает радиоэлектронную аппаратуру общего и специального назначения, включая оборудование, работающее в условиях вибрации, ударных нагрузок и пониженного давления.

Ключевые эксплуатационные свойства разъёма 2РМД18КУН4ШВ1:

1. посадочный диаметр 18 мм и 4 контакта диаметром 1,5 мм с серебряным покрытием;
2. рабочее напряжение до 560 В и ток до 15 А на контакт;
3. низкое переходное сопротивление и высокое сопротивление изоляции;
4. диапазон температур от минус 60 до плюс 100 °C;
5. стойкость к вибрации, ударам и пониженному давлению;
6. кабельный корпус с угловым патрубком и резьбовой фиксацией.
