Назначение соединителя 2РМД18КУН4ША1 «5»

2РМД18КУН4ША1 «5» — электрический цилиндрический низкочастотный негерметичный соединитель общего назначения. Он предназначен для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется надёжное соединение неэкранированного кабеля на длинных электрических цепях.

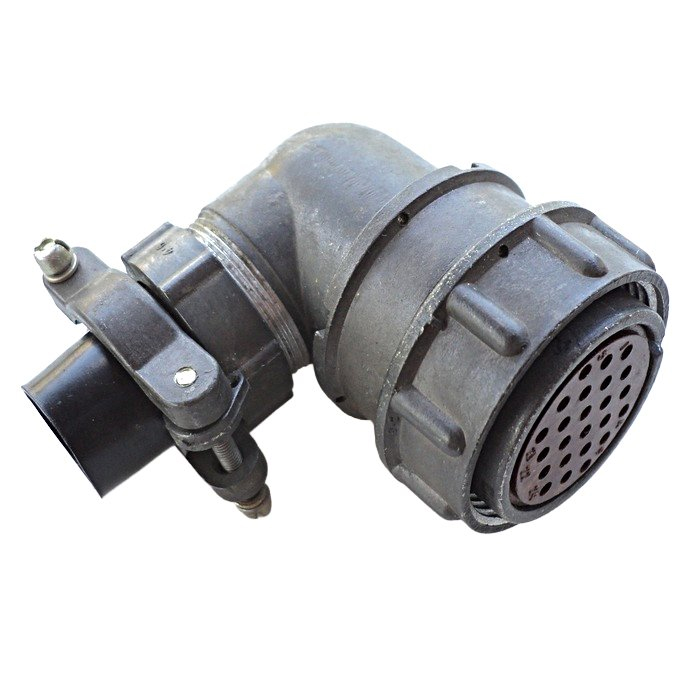

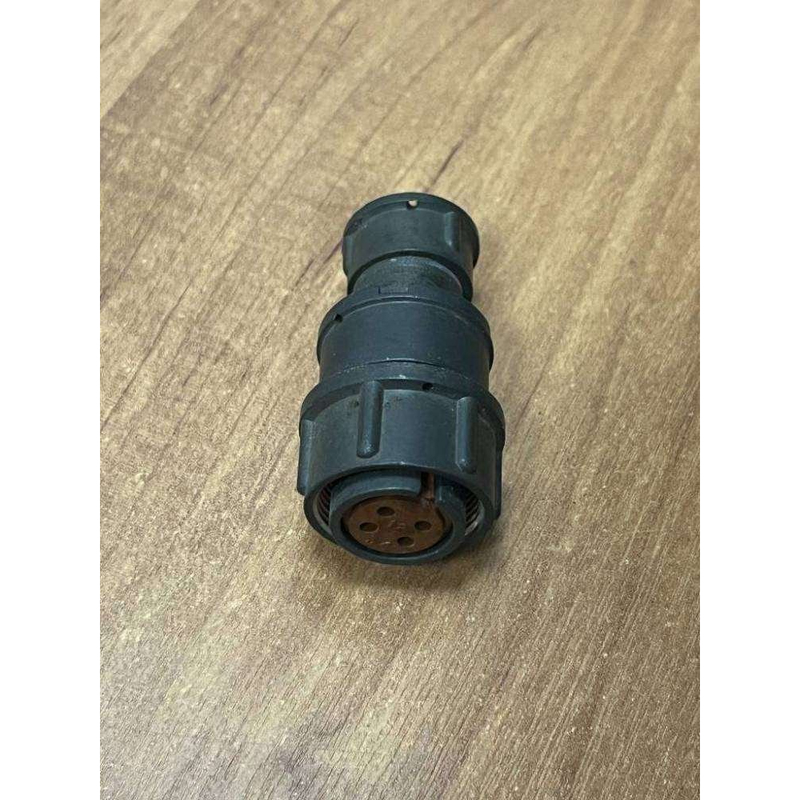

Конструкция представляет собой вилку с угловым патрубком. Корпус металлический, контакты извлекаемые, что упрощает обслуживание и ремонт аппаратуры. Сочленение резьбовое с одношпононой поляризацией, что исключает неправильное подключение и обеспечивает механическую стабильность соединения.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Условный размер корпуса — 18. Количество штыревых контактов — 4, тип исполнения — вилка. Покрытие контактов — золото. Максимальное рабочее напряжение составляет 560 В, амплитудное значение — не более 700 В. Максимальная токовая нагрузка на контакт — до 15 А.

• Диапазон рабочих частот: от 1 Гц до 3–5 МГц.
• Сопротивление контакта: не более 0,8 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Метод монтажа: обжимка.
• Приёмка: «5».

Указанные электрические параметры подтверждают возможность использования соединителя в низкочастотных цепях с нормированными требованиями к переходному сопротивлению и изоляции. Извлекаемые контакты позволяют выполнять монтаж провода обжимкой, что обеспечивает стабильный электрический контакт и устойчивость к вибрационным нагрузкам.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на температуру окружающей среды от минус 60 до плюс 100 °C, смена температур возможна до плюс 150 °C. Климатическое исполнение — УХЛ или В по ГОСТ. Такие параметры позволяют эксплуатировать изделие в широком спектре условий, включая районы с холодным и умеренным климатом.

Изделие выдерживает следующие механические нагрузки:

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с².
• Одиночные удары с ускорением до 5000 м/с².
• Многократные удары с ускорением до 1000 м/с².
• Линейные нагрузки с ускорением до 2000 м/с².

Совокупность этих характеристик делает соединитель пригодным для аппаратуры, работающей в условиях интенсивной вибрации и ударных воздействий. Резьбовое сочленение с одношпононой поляризацией дополнительно повышает надёжность фиксации ответных частей.

Применение и особенности конструкции

Соединитель 2РМД18КУН4ША1 «5» применяется для длинных электрических цепей в аппаратуре, где требуется надёжное соединение неэкранированного кабеля. Металлический корпус обеспечивает механическую прочность, а извлекаемые контакты с золотым покрытием снижают переходное сопротивление и повышают коррозионную стойкость контактной пары.

Угловой патрубок упрощает прокладку кабеля в стеснённых условиях монтажа и позволяет направлять жгут под углом к оси сочленения. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред под давлением, однако оно сохраняет работоспособность в оговорённом диапазоне температур и климатических исполнений.

Приёмка «5» подтверждает соответствие изделия установленным требованиям по данной категории. Артикул товара — 1582, категория — 2РМД18. Изделие востребовано в радиотехнической и радиоэлектронной аппаратуре, где необходимы цилиндрические низкочастотные соединители общего назначения с нормированными электрическими и механическими параметрами.
