Назначение соединителя

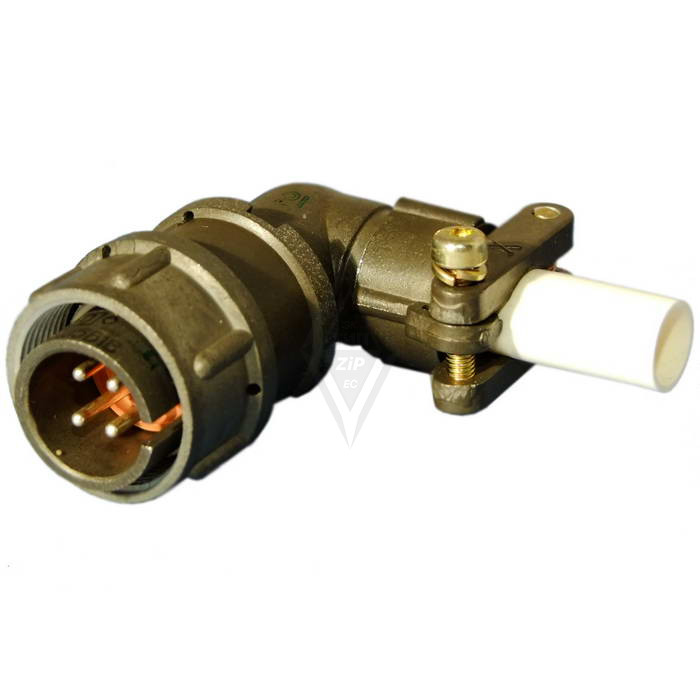

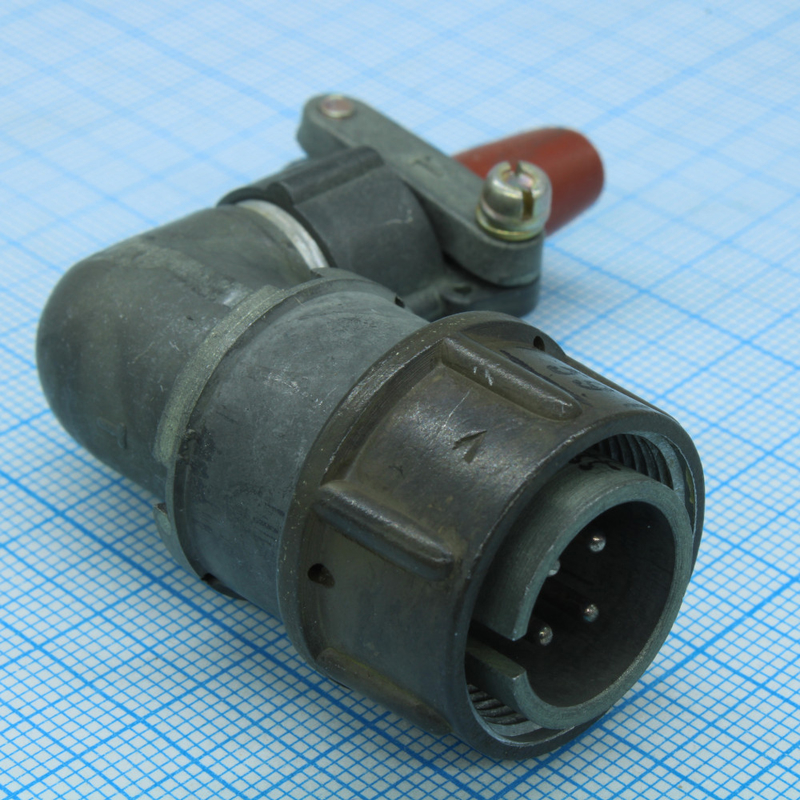

2РМД18КУН4Ш5А1 — это кабельная вилка из серии цилиндрических соединителей 2РМД, предназначенная для ручного соединения и разъединения электрических цепей. Изделие применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на внутренний объёмный монтаж и обеспечивает надёжное механическое и электрическое соединение в составе кабельных сборок.

Вилка относится к категории 2РМД18 и выпускается под артикулом 1580. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.

Расшифровка обозначения

Маркировка 2РМД18КУН4Ш5А1 содержит полную информацию о конструкции и исполнении изделия. Каждый элемент обозначения имеет строго определённое значение.

• 2РМД — тип соединителя, цилиндрический разъём серии 2РМД.
• 18 — условный размер корпуса.
• К — вид корпуса, кабельный.
• У — вид патрубка, угловой.
• Н — вид гайки патрубка, для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — часть соединителя, вилка.
• 5 — сочетание контактов, все контакты диаметром 1,5 мм.
• А — покрытие контактов, золотое.
• 1 — теплостойкость до 100 градусов Цельсия.

Технические характеристики

Основные электрические параметры соединителя определяют области его применения и допустимые режимы работы. Максимальная токовая нагрузка на одиночный контакт составляет 15 А, а суммарная максимальная токовая нагрузка на соединитель — 50 А. Максимальное рабочее напряжение достигает 560 В.

Сопротивление контактов не превышает 2,5 мОм, что обеспечивает минимальные потери при передаче тока. Ёмкость между контактами составляет не более 6 пикофарад, а сопротивление изоляции — не менее 5000 МОм. Такие параметры позволяют использовать вилку в цепях с частотами до 3 МГц без существенного искажения сигнала.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц.

Механический удар с пиковым ускорением до 5000 метров на секунду в квадрате допускается для одиночного действия, а до 1000 метров на секунду в квадрате — для многократного действия. Минимальная наработка составляет не менее 1000 часов, а максимальное количество сочленений и расчленений — 500 раз.

Область применения

2РМД18КУН4Ш5А1 применяется в электронных устройствах и системах, где требуется надёжное и прочное соединение электрических цепей. Благодаря четырём контактам с золотым покрытием и токовой нагрузке до 15 А на контакт вилка подходит для силовых и сигнальных линий одновременно.

Угловой патрубок для неэкранированного кабеля упрощает прокладку проводки в стеснённых условиях и снижает радиус изгиба кабеля. Кабельное исполнение корпуса делает соединитель удобным для монтажа на жгутах и кабельных сборках. Вилка используется в составе разъёмных соединений, где важны стойкость к вибрации, ударам и перепадам температуры.
